Аппаратура измерительно-управляющая для вибрационных испытаний Premax мод. MI-8008, MI-8014, MI-8018, VT-6008, 62011-15

Назначение

Аппаратура измерительно-управляющая для вибрационных испытаний Premax моделей MI-8008, MI-8014, MI-8018, VT-6008 (далее-аппаратура) предназначена для измерения характеристик вибрации (виброскорости, виброускорения, виброперемещения) и управления вибростендами.

Описание

Принцип работы аппаратуры основан на приеме, усилении и преобразовании аналоговых сигналов от вибропреобразователей (в состав аппаратуры не входят) в цифровой вид, обработке и формировании сигнала рассогласования для управления одним или несколькими вибростендами и обмене информацией с персональным компьютером. С помощью программного обеспечения производится формирование заданий на проведение испытаний, формирование сигнала рассогласования, анализ виброотклика, автоматическое регулирование и поддержание параметров вибростендов, а также протоколирование результатов испытаний.

В состав аппаратуры входят следующие основные узлы:

—    от 8 до 68 (в зависимости от модели) входных измерительных каналов, работающих с преобразователями вибрации, имеющими нормированный выход по напряжению (DeltaTron, ICP), TEDS, тахометрическими, температурными датчиками, датчиками деформации;

—до 16 выходных каналов управления вибростендами;

—    встроенный образцовый генератор для самокалибровки;

—    интерфейс связи с компьютером (1000 MB LAN для моделей MI-8008, MI-8014, MI-8018, USB для модели VT-6008).

Каждый измерительный канал включают в себя:

—    8-ми разрядный аттенюатор входных сигналов, усилитель, снабженный частотными фильтрами, 24-х разрядный аналого-цифровой преобразователь входных сигналов.

По результатам анализа входных сигналов аппаратура формирует выходной управляющий сигнал, который подаётся на усилитель мощности вибростенда. Аппаратура, кроме того, может использоваться в качестве виброанализатора, без цепи управления вибростендами, осуществляя сбор, обработку и хранение измерительных данных. Модели MI-8008, MI-8014, MI-8018 допускают каскадную работу нескольких блоков с параллельной синхронизацией, общее число измерительных каналов при этом может достигать 1024. Аппаратура также может содержать модули ввода-вывода цифровых сигналов с напряжением логического уровня.

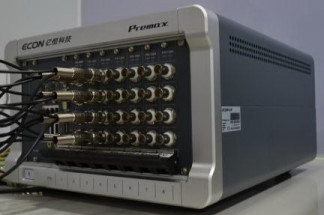

Внешний вид аппаратуры измерительно-управляющей для вибрационных испытаний Premax моделей MI-8008, MI-8014, MI-8018, VT-6008 приведен на рисунках 1-4.

• 7 У У У У у О О С О С С с

I У У У У У о э о о о с с с й -т У УЗ “У ъ ъ с с г г г с

^ ^ ^ У ** * Г* ^ Г* г* Г* ^ Г

о о

Рисунок 2 - Аппаратура измерительно-управляющая для вибрационных испытаний Premax

модели MI-8014, 52 измерительных канала

~ 3* У У У У о о о о с с г с г с с с

I 5 Э ЭЭ'ЭОООССССССС'СС ^r'i5t5'5^t'5^/>Cf‘f'<Kf4CCrr

Программное обеспечение

служит для передачи измерительных данных, поступающих от датчиков в измерительновычислительный модуль с целью сбора, обработки, и управления алгоритмом работы системы. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с системами.

Таблица 1

Уровень защиты ПО от непреднамеренных и преднамеренных изменений-«высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014. Программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.

Таблица 2

Знак утверждения типа

наносится на корпус аппаратуры методом наклейки и на Руководство по эксплуатации типографским способом.

Комплектность

Поверка

осуществляется по документу МП 62011-15 «Аппаратура измерительно-управляющая для вибрационных испытаний Premax моделей MI-8008, MI-8014, MI-8018 фирмы «Econ Technologies Co., Ltd.», Китай. Методика поверки», утвержденному ФГУП «ВНИИМС» 19 марта 2015 г.

Основным средством поверки является цифровой мультиметр Agilent 34411А (г/р №33921-07).

Сведения о методах измерений

Руководство по эксплуатации «Аппаратура измерительно-управляющая для вибрационных испытаний Premax моделей MI-8008, MI-8014, MI-8018, VT-6008 Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к аппаратуре измерительно-управляющей для вибрационных испытаний Premax моделей MI-8008, MI-8014, MI-8018, VT-6008

Техническая документация фирмы «Econ Technologies Co., Ltd.», Китай.
