Измерители параметров электромагнитного поля селективные SRM-3006, 62013-15

Назначение

Измерители параметров электромагнитного поля селективные SRM-3006 (далее -измерители SRM-3006) предназначены для измерений напряженности электрического и магнитного полей (далее - НЭП и НМП).

Описание

Принцип действия измерителей SRM-3006 состоит в приеме электромагнитных излучений антенной, преобразовании этих излучений в эквивалентное напряжение постоянного тока, которое подается по радиочастотному кабелю в устройство измерительное, которое выполняет обработку информации и отображает параметры измеряемого электромагнитного излучения на встроенном ЖК-дисплее.

Измерители SRM-3006 состоят из комплекта антенн и устройства измерительного, представляющего собой анализатор спектра.

Антенны присоединяются к устройству измерительному напрямую или с помощью радиочастотного кабеля. При этом устройство измерительное при его включении автоматически определяет тип подключенной антенны и выводит данную информацию на ЖК-дисплей.

Устройство измерительное, основным элементом которого является микропроцессор, обеспечивает выбор режима измерений, измерение входного напряжения, обработку информации и отображения значений параметров измеряемого электромагнитного излучения.

Конструктивно устройство измерительное выполнено в виде моноблока из алюминиевого корпуса. На передней панели корпуса располагаются органы управления и ЖК-дисплей. На верхней панели корпуса расположены входные разъемы для подключения антенны. На нижней панели корпуса расположены отсек с аккумуляторами питания, последовательный порт и разъем для внешнего источника питания.

Для обеспечения работы измерителей SRM-3006 с ПЭВМ в комплект поставки входят USB кабель и CD-ROM с программным обеспечением (далее - ПО).

Питание измерителей SRM-3006 осуществляется от литиево-ионной аккумуляторной батареи. Для зарядки литиево-ионной аккумуляторной батареи в комплект поставки входит зарядное устройство.

Комплект поставки измерителя SRM-3006 размещается в укладочном ящике.

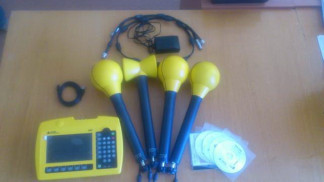

Внешний вид измерителей SRM-3006 представлен на рисунке 1, устройства измерительного на рисунке 2.

Элементы измерителей SRM-3006, влияющие на метрологические характеристики, защищены от несанкционированного доступа при помощи пломбирования (наклейки) и лакокрасочного покрытия. Схема пломбирования измерителей SRM-3006 от несанкционированного доступа представлена на рисунке 3.

Место нанесения знака утверждения типа представлено на рисунке 2.

Измерители SRM-3006 могут применяться при решении задач электромагнитной совместимости, электромагнитной безопасности и радиоконтроля.

1    - устройство измерительное;

2    - USB кабель;

3    - кабель радиочастотный;

4    - зарядное устройство;

5    - антенны;

6    - компакт-диски CD- ROM с ПО

Рисунок 1

1    - верхняя панель корпуса устройства измерительного;

2    - место расположения наклейки от несанкционированного доступа

Рисунок 3

Программное обеспечение

ПО измерителей SRM-3006 состоит из встроенного ПО и внешнего ПО.

Встроенное ПО (далее - ПО «УИ»), реализованное в виде микропроцессорной программы, устанавливается в устройство измерительное фирмой изготовителем.

ПО «УИ» выполняет функции задания режимов работы, обработку входного напряжения и отображения значений параметров электромагнитного излучения.

Внешнее ПО - Narda SRM-3006 Tools (далее - ПО SRM-3006) устанавливается на внешний персональный компьютер функционирует в операционной системе семейства Windows (-ХР, -7, -8) и выполняет функции задания режимов работы, обработку входного напряжения и отображения значений параметров электромагнитного излучения.

Идентификационные данные (признаки) ПО измерителей SRM-3006 приведены в таблице 1.

Таблица 1

Защита ПО измерителей SRM-3006 от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Технические характеристики

С антенной трехкоординатной электрической 3501/03

Диапазон частот, МГц    27 до 3000.

Диапазон измерений напряженности электрического поля от 0,2 мВ-м 1 до 200 В-м 1. Пределы допускаемой относительной погрешности измерений напряженности электрического поля, дБ:

-    в диапазоне частот от 27 до 85 МГц

от минус 4,7 до 3,2; от минус 3,6 до 2,5; от минус 3,4 до 2,5; от минус 3,8 до 2,6; от минус 3,0 до 2,2; от минус 3,3 до 2,4;

-    в диапазоне частот от 85 до 900 МГц

-    в диапазоне частот от 900 до 1400 МГц

-    в диапазоне частот от 1400 до 1600 МГц

-    в диапазоне частот от 1600 до 1800 МГц

-    в диапазоне частот от 1800 до 2200 МГц

-    в диапазоне частот от 2200 до 2700 МГц    от минус 3,8 до 2,7;

-    в диапазоне частот от 2700 до 3000 МГц    от минус 5,3 до 3,3. С антенной однокоординатной электрической 3531/04

Диапазон частот, МГц    0,009 до 300. Диапазон измерений напряженности электрического поля

-    в диапазоне частот от 0,009 до 10 МГц    от 125 мкВ-м 1 до 16 м 1;

-    в диапазоне частот от 10 до 300 МГц    от 125 мкВ-м 1 до 36 м 1. Пределы допускаемой относительной погрешности измерений

напряженности электрического поля, дБ:

-    в диапазоне частот от 0,009 до 20,0 МГц    ± 2,7;

-    в диапазоне частот от 20 до 300 МГц    ± 2,6.

С антенной трехкоординатной электрической 3502/01

Диапазон частот, МГц    420 до 6000.

Диапазон измерений напряженности электрического поля    от 0,14 мВ-м 1 до 160 В-м 1. Пределы допускаемой относительной погрешности измерений напряженности электрического поля, дБ:

-    в диапазоне частот от 420 до 750 МГц    от минус 3,8 до 2,6;

-    в диапазоне частот от 750 до 1600 МГц    от минус 2,9 до 2,2;

-    в диапазоне частот от 1600 до 2000 МГц    от минус 2,4 до 1,9;

-    в диапазоне частот от 2000 до 4000 МГц    от минус 2,6 до 2,0;

-    в диапазоне частот от 4000 до 4500 МГц    от минус 3,0 до 2,2;

-    в диапазоне частот от 4500 до 5000 МГц    от минус 3,5 до 2,5;

-    в диапазоне частот от 5000 до 6000 МГц    от минус 4,3 до 2,9. С антенной трехкоординатной магнитной 3581/02

Диапазон частот, МГц    0,009 до 250. Диапазон измерений напряженности магнитного поля от 2,5 мкА-м 1 до 560 мА-м 1. Пределы допускаемой относительной погрешности измерений напряженности магнитного поля, дБ:

-    в диапазоне частот от 0,009 до 0,300 МГц    не нормируется;

-    в диапазоне частот от 0,3 до 30,0 МГц    ± 2,4;

-    в диапазоне частот от 30 до 60 МГц    ± 2,5;

-    в диапазоне частот от 60 до 250 МГц    ± 3,2. Электропитание:

-    литиево-ионная аккумуляторная батарея 7V4/4000 мА-ч, шт.    1;

-    внешний источник питания напряжением 12 В постоянного тока 2,5 А AC/DC адаптер (стандарт DIN 45323), шт.    1.

Время непрерывной работы при питании от аккумуляторной батареи, ч, не менее 2,5. Масса, кг, не более:

-    измерительное устройство с аккумуляторной батареей    2,80;

-    антенна трехкоординатная электрическая 3501/03    0,45;

-    антенна однокоординатная электрическая 3531/04    0,45;

-    антенна трехкоординатная электрическая 3502/01    0,45;

-    антенна трехкоординатная магнитная 3581/02    0,47. Габаритные размеры (длина х ширина х высота), мм, не более:

-    измерительное устройство    297х213х77;

-    антенна трехкоординатная электрическая 3501/03    450х 120х 120; антенна однокоординатная электрическая 3531/04    460х 100x45; антенна трехкоординатная электрическая 3502/01    450х 120х 120;

-    антенна трехкоординатная магнитная 3581/02    450х 120х 120.

Рабочие условия применения:

о/~'

-    температура окружающего воздуха, С

от минус 10 до 50; от 70 до 106,7 (от 525 до 800); более    93.

-    атмосферное давление, кПа (мм рт. ст.)

-    относительная влажность при 30оС, %, не

Знак утверждения типа

наносится на переднюю панель корпуса устройства измерительного методом тапмопечати и типографским способом на титульном листе документа «Измеритель параметров электромагнитного поля селективный SRM-3006. Руководство по эксплуатации. 3001/98.21 РЭ».

Комплектность

Комплектность поставки измерителей SRM-3006 приведена в таблице 2. Таблица 2

Поверка

осуществляется в соответствии с документом 3001/98.21.2015 МП «Инструкция. Измерители параметров электромагнитного поля селективные SRM-3006. Методика поверки», утвержденным первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 10 августа 2015 года.

Основные средства поверки:

-    государственный рабочий эталон единицы напряженности электрического и магнитного полей 2 разряда в диапазоне частот 10 Гц до 300 МГц, регистрационный № 3.1.ZZT.0086.2013, диапазон частот воспроизведения НЭП от 10 Гц до 300 МГц, НМП от 10 Гц до 30 МГц, диапазон воспроизведения НЭП от 0,25 до 2,50 В-м 1, диапазон воспроизведения НМП от 0,8 до 8 мА-м 1, пределы допускаемой относительной погрешности воспроизведения НЭП в диапазоне частот от 10 Гц до 30 МГц ± 4,5 %, в диапазоне частот от 30 до 300 МГц

± 12 %, пределы допускаемой относительной погрешности воспроизведения НМП ± 6 %;

-    государственный рабочий эталон единицы плотности потока электромагнитной энергии. Установка для поверки измерителей плотности потока энергии П1-9, регистрационный № 3.1.ZZT.0009.2013, диапазон рабочих частот от 0,3 до 39,65 ГГц, диапазон воспроизводимых значений плотности потока энергии в режиме непрерывной генерации

2    3    2

от 110 до 210 Вт/м , пределы допускаемой относительной погрешности воспроизведения плотности потока энергии ± 0,5 дБ.

Сведения о методах измерений

Измеритель параметров электромагнитного поля селективный SRM-3006. Руководство по эксплуатации 3001/98.21 РЭ.

Нормативные документы, устанавливающие требования к измерителям параметров электромагнитного поля селективным SRM-3006

1    ГОСТ Р 51070-97 Измерители напряженности электрического и магнитного полей. Общие технические требования и методы испытаний.

2    ГОСТ Р 8.574-2000 ГСИ Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц.

3    ГОСТ 8.808-2012 ГСИ.. Государственная поверочная схема для средств измерений напряженности магнитного поля в диапазоне частот от 0,00005 до 1000 МГц.

4    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
