| Номер в госреестре | 62014-15 |
| Наименование СИ | Уровнемеры ультразвуковые |
| Обозначение типа СИ | SITRANS LUT мод. 420, 430, 440 |
| Изготовитель | "Siemens Canada Limited - Siemens Milltronics Process Instrumentation (SMPI)", Канада |
| Год регистрации | 2015 |
| Срок свидетельства | 24.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры ультразвуковые серии SITRANS LUT модификаций 420, 430, 440 (далее -уровнемеры) предназначены для непрерывного измерения уровня и объема жидкостей, взвесей и сыпучих материалов, а также для высокоточного измерения уровня и объема или расхода в открытых каналах.
Принцип действия уровнемеров основан на измерении интервала времени между излучением акустического колебания и получением отраженного от поверхности жидкости, взвеси или сыпучего материала эхо-сигнала.

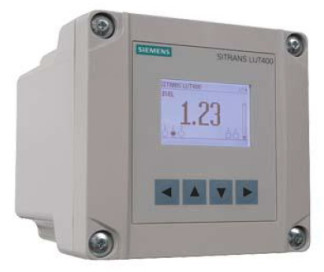

Уровнемеры состоят из электронного блока и ультразвуковых преобразователей. Преобразователи и электронный блок соединены между собой линиями проводной связи. Общий вид электронного блока уровнемера приведен на рисунке 1. Общий вид ультразвуковых преобразователей приведен на рисунке 2.
На рисунке 3 указаны места пломбировки от несанкционированного доступа.
Ультразвуковой преобразователь преобразует электрическую энергию импульсов, поступающих от электронного блока, в акустические колебания, излучаемые поверхностью преобразователя. В моменты пауз между импульсами преобразователи используется для обратного преобразования энергии отраженного акустического сигнала в электрический, поступающий на вход электронного блока. В уровнемерах используются следующие модификации ультразвуковых преобразователей, отличающихся конструктивно и метрологическими характеристиками: XPS, XCT, XLT, XRS-5, ST-H.
Электронный блок измеряет интервал времени между излучением импульса и получением эхо-сигнала и производит вычисление расстояния от торца преобразователя до поверхности жидкости, взвеси или сыпучего материала. Обработка сигнала осуществляется с помощью программного обеспечения обработки эхо-сигнала Sonic Intelligence. Передача измерительной информации осуществляется в аналоговом (4-20 MA/HART) или цифровом (Modbus, Profibus РА или Foundation Fieldbus) виде. Результат измерения уровня отображается на графическом жидкокристаллическом дисплее (LCD) с подсветкой.
Место пломбировки
Программирование уровнемеров осуществляется с помощью четырех кнопок на передней панели электронного блока, либо с помощью персонального компьютера.
Влияние колебаний температуры на результат измерений автоматически компенсируется с помощью температурного датчика TS-3, либо с помощью метода фиксированной температуры, либо среднего значения полученного от температурного датчика TS-3 и температурного датчика встроенного в ультразвуковой преобразователь.
Уровнемеры имеют разъем USB для выхода на внешние устройства.
Уровнемеры модификации 420 предназначены для измерения уровня и объема, управления работой насосов и регистрации данных в журналах.
Уровнемеры модификации 430 предназначены для измерения расхода в открытых каналах, управления работой насосов и регистрации данных в журналах.
Уровнемеры модификации 440 предназначены для высокоточного измерения уровня и объема или расхода в открытых каналах, управления работой насосов и регистрации данных в журналах.
В комплект поставки входит встроенное программное обеспечение SITRANS LUT400 для вычисления результатов измерений и дальнейшего статистического анализа (далее — ПО). ПО обеспечивает идентификацию, обработку, регистрацию, ведение архива результатов измерений.
Уровнемеры поддерживают работу с автономным ПО «SIMATIC PDM», «AMS» и «PACTware».
Идентификационные данные ПО представлены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SITRANS LUT400 |
| Номер версии (идентификационный номер) ПО* | 1.00.01-04 |
| Цифровой идентификатор ПО | EA84 (CRC16) |
| Другие идентификационные данные (если имеются) | - |
| * — номер версии ПО должен быть не ниже указанной в | таблице. |
ПО уровнемеров соответствует высокому уровню защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Основные метрологические и технические характеристики уровнемеров, включая показатели точности, приведены в таблице 2.
| № п/п | Наименование характеристики и единицы величин | Значение характе | ристики для модификации уровнемера | |
| 420 | 430 | 440 | ||
| 1 | Диапазон измерений уровня*, м | 0,3-60,0 | ||
| 2 | Пределы допускаемой приведенной погрешности измерений уровня, % от верхнего предела диапазона измерений | ± 0,17 (но не менее ±1 мм) | ± 0,17 (но не более ±1 мм в диапазоне измерений от 0 м до 3 м) | |
| 3 | Потребляемая мощность, Вт, не более при выходном сигнале: - (4-20) мА | 10 при напряжении 100-230 В переменного тока частотой 50/60 Гц при напряжении 10-32 В постоянного тока | ||
| 4 | Степень защиты оболочки по ГОСТ 14254-96 | IP65 | ||
| 5 | Диапазон температуры окружающего воздуха, °С | от -20 до +50 | ||
| 6 | Диапазон температуры контролируемой среды**, °С | от -40 до +150 | ||
| 7 | Диапазон относительной влажности окружающего воздуха, % | от 0 до 85 (без конденсации) | ||
| 8 | Масса, кг, не более: - электронного блока с дисплеем; - электронного блока без дисплея | 1,3 1,2 | ||
| 9 | Габаритные размеры электронного блока, мм, не более | 198х190х146 | ||
| 10 | Средний срок службы, лет | 5 | ||
| 11 | Средняя наработка на отказ, ч | 22000 | ||
* — диапазон измерений уровня зависит от модификации используемого преобразователя;
** — диапазон температуры контролируемой среды зависит от модификации используемого преобразователя.
Технические характеристики ультразвуковых преобразователей приведены в таблице 3.
| Модификация преобразо вателя | Наименование ха | зактеристики | |||||
| Диапазон измерений уровня, м | Температура контролируемой среды, °С | Угол излучения, градус | Материал корпуса | Масса, кг, не более | Габаритные размеры, мм, не более | ||
| Min | Max | ||||||
| XPS-10 | от 0,3 до 10,0 | -40 | +95 | 12 | Kynar | 0,8 | 122х86х86 |
| XPS-15 | от 0,3 до 15,0 | 6 | 1,3 | 132х119х119 | |||
| XPS-30 | от 0,6 до 30,0 | 4,3 | 198х173х173 | ||||
| XPS-40 | от 0,9 до 40,0 | 8,0 | 229х206х206 | ||||
| XCT-8 | от 0,6 до 8,0 | +145 | 12 | 0,8 | 122х86х86 | ||
| XCT-12 | от 0,6 до 12,0 | 6 | 1,3 | 132х119х119 | |||
| XLT-30 | от 0,9 до 30,0 | +150 | 5 | Алюминий, нержавеющая сталь, силикон | 4,3 | 249х264х264 | |
| XLT-60 | от 1,8 до 60,0 | 6,6 | 324х335х335 | ||||
| XRS-5 | от 0,3 до 8,0 | -20 | +65 | 10 | Kynar Flex | 1,2 | 127х89х89 |
| ST-H | от 0,3 до 10,0 | -40 | +73 | 12 | Tefzel | 1,4 | 119х87х82 |
наносится на электронный блок уровнемера в виде наклейки, а также на титульный лист руководства по эксплуатации типографским способом.
Таблица 4
| Наименование | Кол-во | Примечание |
| Электронный блок | 1 шт. | |
| Ультразвуковой преобразователь | 1 шт. | в соответствии с заказом |
| Датчик температуры TS-3 | 1 шт. | в соответствии с заказом |
| Пластиковый кабельный ввод М20х1,5 | 1 шт. | в соответствии с заказом |
| Съемный дисплей с клавиатурой | 1 шт. | в соответствии с заказом |
| Комплект монтажных аксессуаров | 1 шт. | в соответствии с заказом |
| Портативный HART коммуникатор | 1 шт. | в соответствии с заказом |
| Солнцезащитная крышка | 1 шт. | в соответствии с заказом |
| Диск с программным обеспечением «SIMATIC PDM» | 1 шт. | в соответствии с заказом |
| Методика поверки | 1 экз. | |
| Руководство по эксплуатации | 1 экз. |
осуществляется по документу МП 2511/0003-15 «Уровнемеры ультразвуковые серии SITRANS LUT модификаций 420, 430, 440. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 20.05.2015 г.
Основное средство поверки - лента эталонная измерительная 3-го разряда по ГОСТ Р 8.763-2011.
приведены в документе «Уровнемеры ультразвуковые серии SITRANS LUT модификаций 420, 430, 440. Руководство по эксплуатации», 2015 г.
Нормативные и технические документы, устанавливающие требования к уровнемерам ультразвуковым серии SITRANS LUT модификаций 420, 430, 440
1. ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
2. Техническая документация фирмы
