Контроллеры многофункциональные Интеллектуальный контроллер SM160-02, 62017-15

Назначение

Контроллеры многофункциональные «Интеллектуальный контроллер SM160-02» (в дальнейшем - контроллеры) предназначены для:

-    измерения времени и синхронизации времени подчинённых контроллеров и измерительных преобразователей;

-    автоматического присвоение событиям и данным меток шкалы времени контроллера;

-    учёта электрической энергии и мощности по задаваемым группам точек измерения в системах коммерческого и технического многотарифного учета энергоресурсов;

-    автоматического сбора телеметрических данных с измерительных преобразователей: токов, напряжения, частоты, мощностей, углов между векторами токов и векторами напряжений, а также других величин;

-    автоматического сбора данных по состоянию дискретных сигналов со специализированных контроллеров;

-    расчёта различных параметров на основании собранных данных, предоставление к ним регламентируемого доступа;

- выполнения алгоритмов пользователя.

Контроллеры могут использоваться на объектах электро- и теплоэнергетики, промышленных предприятий, водоснабжения, нефтяной и газовой промышленности, коммунального хозяйства, транспорта, генерирующих и сетевых компаний, трансформаторных подстанциях, энергетических объектах, промышленных и приравненных к ним предприятиях.

Описание

Принцип действия контроллера основан на получении данных с соответствующих вычислителей, корректоров, расходомеров, счетчиков, специализированных подчинённых контроллеров в цифровой форме с последующей обработкой встроенным микропроцессором, хранением и передачей этих данных спорадически и по запросу на вышестоящие уровни автоматизированных систем.

Контроллеры предназначены для работы в составе автоматизированных информационно-измерительных систем (далее по тексту - АИИС) комплексного учета энергоресурсов, в частности систем коммерческого учета электроэнергии и мощности (далее по тексту - АИИС КУЭ), комплексов устройств телемеханики многофункциональных и автоматизированных систем управления технологическим процессом (далее по тексту -АСУ ТП), многоуровневых систем телемеханики и связи (ТМиС), а так же для организации связи с центром сбора и обработки и хранения информации по каналам связи стандарта GSM(CSD/GPRS) и Ethernet (TCP/IP).

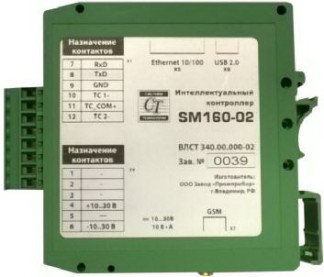

Конструктивно контроллер выполнен в пластиковом корпусе для установки на DIN-рейку, содержит разъемы для обеспечения внешних подключений и элементы индикации своей работы. Внешний вид прибора с указанием схем пломбировки от несанкционированного доступа, приведены на рисунках 1 и 2. Степень защиты корпуса соответствует IP20 по ГОСТ 14254-96.

Контроллеры обеспечивают:

- автоматизированный сбор с измерительных преобразователей и расходомеров, прием измеренной информации с соответствующих счетчиков, вычислителей, корректоров, расходомеров, устройств сбора и передачи данных (УСПД) или других средств измерений и специализированных контроллеров (указанных в руководстве по эксплуатации ВЛСТ 340.00.000-02 РЭ);

Место размещения

поверительного

клейма

-    обмен информацией по нескольким каналам связи параллельно: по последовательным каналам, каналам сетей стандарта Ethernet, радиотелефонной связи стандарта GSM в режиме пакетной передачи данных с использованием технологии GPRS: передача данных осуществляется как по специализированным протоколам («Пирамида» и т.п.), так и в соответствии со стандартами ГОСТ Р МЭК 60870-5-104-2004, ГОСТ Р МЭК 60870-5-101-2006, Modbus/TCP, Modbus/RTU, FTP, МЭК 62056 (DLMS/COSEM), XML;

-    трансляцию данных с подчинённых контроллеров и измерительных преобразователей, ведение краткосрочных архивов по телеметрическим данным;

-    синхронизацию времени подчинённым контроллерам и измерительным преобразователям;

-    самодиагностику с записью событий в журнале событий;

-    защиту от зацикливаний, самостоятельная инициализация при возобновлении питания;

-    конфигурирование (параметрирования) с помощью прикладного программного обеспечения дистанционно через сеть GSM или локально через порт Ethernet;

-    защиту от несанкционированного доступа, реализуемая путем использования паролей;

-    функционирование встроенного WEB-сервера;

-    обеспечение автоматического поиска приборов учёта и включение в схему опроса. Контроллер обеспечивает работу по следующим внешним интерфейсам:

-    1(2>LAN Ethernet 100Base-T, TCP/IP;

-    1xUSB host;

-    MS-232;

-    4xRS485.

Дискретные сигналы:

Дискретных входов: 2

Расширения количества интерфейсов (в.т.ч. для увеличения количества поддерживаемых дискретных входов/выходов и аналоговых входов на удалённых модулях) выполняется за счёт использования: Ethetnet-сервера TCP/IP-COM и USB концентраторов, а также подключения измерительных преобразователей непосредственно на RS-485 интерфейсы контроллера.

Время обработки и выдачи/установки состояния по протоколам МЭК 60870-5-104-2004, ГОСТ Р МЭК 60870-5-101-2006 :

-    дискретных сигналов, не более................................ 150 мс;

-    аналоговых сигналов, не более.............................. 300 мс;

-    сигналов телеуправления, не более..........................400 мс.

Контроллеры поддерживает синхронизацию текущего времени, измеряемого контроллером (системное время) по следующим протоколам обмена с погрешостью:

-    по протоколу «Пирамида», не более.............................100 мс;

-    по протоколу NMEA 0183», не более..............................10 мс;

-    по протоколу NTP через Internet, не более....................300 мс.

Поддерживается индивидуальная конфигурация параметров передачи, наборов информации и карты адресов по каждому направлению передачи.

Контроллеры поддерживают нестандартные протоколы производителей устройств (перечень типов поддерживаемых устройств приведен в таблицах 1.1 и 1.2. ВЛСТ 340.00.000-02 РЭ). Для связи по радиоканалу и PLC используются внешние модемы, контроллер обеспечивает управление модемом и адресацию сети устройств в зависимости от типа конкретного модема.

Контроллеры поддерживают автоматизированный сбор со счетчиков и других измерителей, с хранением информации с параметрами, заявленными в таблицах 1.5 и 1.6 ВЛСТ 340.00.000-02 РЭ для:

-    количество каналов учета, не более............................................4096;

-    количество зон учета (временных тарифных зон) в сутки, не более.....12.

Контроллеры обеспечивают прием/передачу информации по каналам последовательной связи с удаленной ЭВМ, как в локальном режиме, так, и в составе «Универсального аппаратно-программного комплекса приема/передачи данных «Пирамида».

Режимы обмена информацией:

-    по регламенту (по меткам времени);

-    спорадически;

-    по запросу.

Контроллеры содержат встроенные энергонезависимые часы реального времени, работа которых при отсутствии внешнего электропитания поддерживается встроенным литиевым элементом питания.

Контроллеры содержат встроенную энергонезависимую флеш-память, время сохранности информации при отсутствии внешнего питания не менее 10 лет.

Программное обеспечение

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» по Р 50.2.077-2014.

Программное обеспечение состоит из двух частей:

-    встроенное программное обеспечение контроллера, предназначенное для исполнения соответствующих функций контроллера;

-    конфигурационное программное обеспечение контроллера, предназначенное для исполнения на ЭВМ под управлением ОС Windows.

Встроенное программное обеспечение состоит из операционной системы реального времени и пакета программ, с выделенной метрологической частью, обеспечивающих функционирование контроллера. С помощью конфигурационного программного обеспечения пользователь (оператор) имеет возможность настроить контроллер на конкретный объект, чтобы обеспечить сбор, хранение и обработку данных, поступающих по каналам внешних интерфейсов контроллера.

Вычисления происходят с использованием арифметики с плавающей точкой со знаком, достаточной для хранения накопленных измерений за требуемые промежутки времени. Характеристика числа с плавающей точкой соответствует типу «double».

Технические характеристики

Значения метрологических и технических характеристик контроллера приведены в таблице 2.

Таблица 2

Знак утверждения типа

наносится на правую панель корпуса путем нанесения соответствующей наклейки. В эксплуатационной документации знак утверждения типа наносится на титульные листы формуляра и руководства по эксплуатации.

Комплектность

Комплектность контроллера приведена в таблице 3.

Примечания:

1.    Наличие и количество CD-дисков определяется при заказе контроллера.

2.    Антенна GSM и внешний блок питания в комплект поставки не входят.

Поверка

осуществляется по документу РТ-МП-2428-441-2015 «ГСИ. Контроллеры многофункциональные «Интеллектуальный контроллер SM160-02» Методика поверки», утвержденному ФБУ «Ростест-Москва» 14.08.2015 г.

Основные средства поверки:

- устройство синхронизации времени УСВ-3, пределы допускаемой абсолютной погрешности синхронизации ± 100 мкс (Госреестр №51644-12).

Сведения о методах измерений

Методика измерений приведена в руководстве по эксплуатации «Контроллеры многофункциональные «Интеллектуальный контроллер SM160-02». Руководство по эксплуатации. ВЛСТ 340.00.000-02 РЭ».

Нормативные и технические документы, устанавливающие требования к контроллерам многофункциональным «Интеллектуальный контроллер SM160-02»

1.    ГОСТ Р МЭК 61107-2001 «Обмен данными при считывании показаний счетчиков, тарификации и управлении нагрузкой. Прямой локальный обмен данными».

2.    ГОСТ Р МЭК 61142-2001 «Обмен данными при считывании показаний счетчиков, тарификации и управлении нагрузкой. Обмен данными по локальной шине».

3.    ГОСТ Р МЭК 870-5-101 - 2001 «Устройства и системы телемеханики. Часть 5. Протоколы передачи. Раздел 101. Обобщающий стандарт по основным функциям телемеханики»

4.    ГОСТ Р МЭК 870-5-104 - 2004 «Устройства и системы телемеханики. Часть 5. Протоколы передачи. Раздел 104. Доступ к сети для ГОСТ Р МЭК 870-5-101 с использованием стандартных транспортных профилей»

5.    ТУ 4222-160-10485057-15 «Контроллер многофункциональный «Интеллектуальный контроллер SM160-02». Технические условия».
