| Номер в госреестре | 62025-15 |
| Наименование СИ | Осциллографы цифровые |
| Обозначение типа СИ | DSO1002A, DSO1004A, DSO1012A, DSO1014A, DSO1022A, DSO1024A |
| Изготовитель | "Keysight Technologies Company Ltd.", Китай |
| Год регистрации | 2015 |
| Срок свидетельства | 30.10.2021 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |

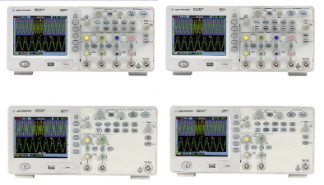

Осциллографы цифровые DSO1002A, DSO1004A, DSO1012A, DSO1014A, DSO1022A, DSO1024A (далее - осциллографы) предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.
Принцип действия осциллографов основан на аналого-цифровом преобразовании входного сигнала с последующей записью его в память и обработкой в цифровом виде, а также индикацией на экране осциллографа. Частота аналого-цифрового преобразования определяет разрешение сигнала в режиме реального времени. Возможен также режим эквивалентного времени для анализа периодических сигналов. В этом случае разрешение сигнала зависит от минимального сдвига в системе запуска осциллографа.
Осциллографы позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров входного сигнала с выводом результатов измерения на экран дисплея.
Осциллографы обеспечивают возможность подключения к персональному компьютеру и программирования через интерфейс USB.
Модификации осциллографов отличаются количеством входных каналов, полосой пропускания, метрологическими и техническими характеристиками.
Конструктивно осциллографы выполнены в виде моноблока настольного исполнения.
На передней панели осциллографа расположен матричный дисплей на основе ЖКИ для визуального отображения сигнала; ряд кнопок, обеспечивающих выбор режима работы и установку параметров, а также гнезда для подачи исследуемого сигнала и сигнала внешней синхронизации. Синхронизация возможна по каналу внешней синхронизации и любому входному каналу.
Для предотвращения несанкционированного доступа к внутренним частям приборов винты крепления корпуса пломбируется.
«и-т
Рисунок 7 - Схема пломбировки осциллографов
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в защищенную от записи память микропроцессора приборов предприятием-изготовителем и недоступна для потребителя.
Таблица 1 - Характеристики программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 1000 Series Oscilloscopes Firmware |
| Номер версии (идентификационный номер ПО) | Не ниже 011.04.00.04.06 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если имеются) | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические и технические характеристики
| Характеристика | Значение для модификаций | ||
| DSO1002A, DSO1004A | DSO1012A, DSO1014A | DSO1022A, DSO1024A | |
| Количество каналов | 2 - DSO1002A 4 - DSO1004A | 2 - DSO1012A 4 - DSO1014A | 2 - DSO1022A 4 - DSO1024A |
| Характеристика | Значение для модификаций | ||
| DSO1002A, DSO1004A | DSO1012A, DSO1014A | DSO1022A, DSO1024A | |
| Полоса пропускания периодических сигналов по уровню минус 3 дБ, МГц | 60 | 100 | 200 |
| Время нарастания переходной характеристики, нс | 5,8 | 3,5 | 1,8 |
| Диапазон установки коэффициентов отклонения Ко | от 2 мВ/дел до 5 В/дел в последовательности 1; 2; 5 | ||
| Пределы допускаемой абсолютной погрешности коэффициента отклонения на постоянном токе | ± 0,04 • 8 [дел] • КО (при КО от 2 мВ/дел до 5 мВ/дел) ± 0,03 • 8 [дел] • КО (при КО от 10 мВ/дел до 5 В/дел) | ||
| Диапазон установки коэффициентов развертки Кр | от 5 нс/дел до 50 с/дел в последовательност и 1; 2; 5 | от 2 нс/дел до 50 с/дел в последовательност и 1; 2; 5 | от 1 нс/дел до 50 с/дел в последовательност и 1; 2; 5 |
| Пределы допускаемой относительной погрешности коэффициента развертки, % | ± 0,005 | ||
| Режимы развертки | автоматический, нормальный, однократный | ||
| Входное сопротивление каналов вертикального отклонения, МОм | 1 ± 0,01 | ||
| Входная емкость каналов вертикального отклонения, пФ | 18 ± 3 | ||
| Минимальный уровень внутренней синхронизации | при КО > 5 мВ/дел: 1 деление в диапазоне частот входного сигнала от 0 до 10 МГц 1.5 деления в диапазоне частот входного сигнала от 10 МГц до полной полосы пропускания при КО < 5 мВ/дел: 1 деление в диапазоне частот входного сигнала от 0 до 10 МГц 1.5 деления в диапазоне частот входного сигнала от 10 до 20 МГц | ||
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % | от 0 до + 40 до 90 при + 40 °С | ||
| Масса, кг, не более | 3,03 | ||
| Характеристика | Значение для модификаций |
| DSO1002A, DSO1012A, DSO1022A, DSO1004A DSO1014A DSO1024A | |
| Г абаритные размеры (длинахширинахвысота), мм | 130x325x158 |
| Напряжение сети переменного тока, В Частота сети переменного тока, Гц | от 100 до 240 (автоматический выбор) 50/60 |
| Потребляемая мощность, ВА | 60 |
наносится методом наклейки на лицевую панель прибора и типографским способом на титульный лист руководства по эксплуатации.
Таблица 3 - Комплектность
| Наименование | Количество |
| Осциллограф цифровой (по заказу) | 1 шт. |
| Кабель питания | 1 шт. |
| Пробники К2862А 10:1 для моделей DSO1002A, DSO1004A, DSO1012A, DSO1014A | 2 или 4 шт. (по числу каналов осциллографа) |
| Пробники N2863 А 10:1 для моделей DSO1022A, DSO1024A | 2 или 4 шт. (по числу каналов осциллографа) |
| Упаковочная тара | 1 экз. |
| Руководство по эксплуатации | 1 экз. |
| Паспорт | 1 экз. |
осуществляется по документу МП 62025-15 «Осциллографы цифровые DSO1002A, DSO1004A, DSO1012A, DSO1014A, DSO1022A, DSO1024A. Методика поверки», утвержденному ФГУП «ВНИИМС» в мае 2015 г.
Средства поверки: калибратор универсальный 9100 (Госреестр 25985-09); калибратор осциллографов 9500В (Госреестр 30374-05).
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к осциллографам цифровым DSO1002A, DSO1004A, DSO1012A, DSO1014A, DSO1022A, DSO1024A
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2. ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения.
3. Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 592 |
| Поверителей | 44 |
| Актуальность данных | 18.11.2024 |
