Государственный реестр средств измерений

Твердомеры цифровые LD 3000, 62045-15

62045-15
Твердомеры цифровые LD3000 (далее - твердомеры) предназначены для измерения твердости металлов и сплавов по шкалам Роквелла, Бринелля, Виккерса в соответствии с ГОСТ 9013-59, ГОСТ 9012-59, ГОСТ Р ИСО 6507-1-2007.
Карточка СИ
Номер в госреестре 62045-15
Наименование СИ Твердомеры цифровые
Обозначение типа СИ LD 3000
Изготовитель "AFFRI Company", Италия
Год регистрации 2015
Срок свидетельства 30.10.2025
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Твердомеры цифровые LD3000 (далее - твердомеры) предназначены для измерения твердости металлов и сплавов по шкалам Роквелла, Бринелля, Виккерса в соответствии с ГОСТ 9013-59, ГОСТ 9012-59, ГОСТ Р ИСО 6507-1-2007.

Описание

Принцип действия твердомеров основан:

для шкал Роквелла на статическом вдавливании алмазного или шарикового наконечников с последующим измерением глубины внедрения наконечника;

для шкал Бринелля на статическом вдавливании шарикового наконечника с последующим измерением диаметра окружности отпечатка;

для шкал Виккерса на статическом вдавливании алмазного пирамидального наконечника с последующим измерением длин диагоналей восстановленного отпечатка.

Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.

Измерение размера отпечатка для расчета твердости по шкалам Бринелля и Виккерса выполняется с помощью микроскопа, входящего в комплектность твердомера. Измерение твердости по шкале Роквелла выполняется в автоматическом режиме.

Встроенная панель управления используется для ввода исходных параметров и старта цикла приложения нагрузки, а также с целью отображения, хранения и статистической обработки результатов измерений.

Ограничение доступа к метрологически значимым узлам твердомера обеспечивается специальной конструкцией корпуса и встроенной панели управления.

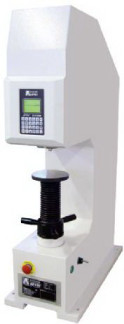

Внешний вид твердомеров приведен на рисунке 1.

Программное обеспечение

Программное обеспечение (ПО) твердомеров - встроенное. В процессе эксплуатации изменение ПО невозможно. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Идентификационные данные (признаки) ПО приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

LD3000

Номер версии (идентификационный номер ПО)

-

Цифровой идентификатор ПО

-

Другие идентификационные данные

-

Уровень защиты ПО твердомеров от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Технические характеристики

Место нанесения знака поверки и утверждения

Испытательные нагрузки для шкал Роквелла, Н:

-    предварительная............................................................................................98,07

-    основные.......................................................................................588,4; 980,7; 1471

Пределы допускаемой относительной погрешности предварительных испытательных нагрузок

для шкал Роквелла, %.....................................................................................................................± 2,0

Пределы допускаемой относительной погрешности основных испытательных нагрузок для

шкал Роквелла, %............................................................................................................................± 0,5

Диапазоны измерений твердости по шкалам Роквелла:................................................70-93 ИЯА

...........................................................................................................25-100 ИЯВ

.............................................................................................................20-70 HRC

Пределы допускаемой абсолютной погрешности при измерении твердости по шкалам Роквелла в диапазонах:

70-93 HRА......................................................................................................± 1,2

25-100 ЖВ..........................................................................................................................± 2,0

20-35 HRC......................................................................................................± 2,0

35-55 HRC......................................................................................................± 1,5

55-70 HRC.........................................................................................................± 1,0

Испытательные нагрузки для шкал Бринелля, Н:.............153.2; 245,2; 612,9; 1226; 1839; 2452;

4903; 7355; 9807; 14710; 29120;

Пределы допускаемой относительной погрешности испытательных нагрузок для шкал

Бринелля, %.....................................................................................................................................± 1,0

Диапазоны измерений твердости по шкалам Бринелля....................................................8-450 HВ

Пределы допускаемой относительной погрешности при измерении

твердости по шкалам

Бринелля, %..............................................................................

..........................± 3

Испытательные нагрузки для шкал Виккерса, Н:....................98,07; 196,1; 294,2; 490,3; 980,7

Пределы допускаемой относительной погрешности испытательных нагрузок для шкал

Виккерса, %.....................................................................................................

...............................± 1,0

Диапазоны измерений твердости по шкалам Виккерса......................

.................8-1000 HV

Пределы допускаемой относительной погрешности при измерении

твердости по шкалам

Виккерса, %.....................................................................................................

..................................± 3

Характеристики микроскопа:

- общее увеличение...................................................................

..........................х20

- диапазон измерений, мм...........................................................

.........................0 - 8

- пределы допускаемой абсолютной погрешности, мм.......................

........................0,005

Условия эксплуатации:

- температура окружающей среды, °С............................................

......................18 - 27

- относительная влажность воздуха, %, не более........................................

...................................80

Параметры электрического питания:

- напряжение, В........................................................................

.....................220 ± 22

- частота, Гц............................................................................

...........................50 ± 1

Габаритные размеры (длина х ширина х высота), мм, не более.............

............705х330х1200

Масса, кг, не более....................................................................

............................68

Знак утверждения типа

наносится на боковую поверхность корпуса твердомеров в виде наклеиваемой плёнки и на

титульный лист руководства по эксплуатации типографским или иным

способом.

Комплектность

Наименование

Кол-во

Твердомер цифровой LD3000

1

Микроскоп

1

Коробка с аксессуарами

1

Защитный чехол

1

Кабель для подключения к сети

1

Инструкция по эксплуатации «Твердомер цифровой LD3000»

1

Описание

1

Поверка

осуществляется по документу ГОСТ 8.398-80 «Государственная система обеспечения единства измерений. Приборы для измерения твёрдости металлов и сплавов. Методы и средства поверки».

Эталоны, применяемые при поверке: меры твердости эталонные 2-го разряда типа МТР, МТВ, МТБ по ГОСТ 9031-75.

Сведения о методах измерений

ГОСТ 9012-59 Металлы. Метод измерения твердости по Бринеллю.

ГОСТ 9013-59 Металлы. Метод измерения твердости по Роквеллу.

ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твердости по Виккерсу. Часть 1. Метод измерения.

Нормативные документы, устанавливающие требования к твердомерам цифровым LD 3000

ГОСТ 8.062-85 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля.

ГОСТ 8.063-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости по шкалам Виккерса.

ГОСТ 8.064-94 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер-Роквелла.

ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования.
