| Номер в госреестре | 62046-15 |
| Наименование СИ | Машины координатные измерительные |
| Обозначение типа СИ | VideoCheck V, VideoCheck V HA, ScopeCheck V |
| Изготовитель | "Werth Messtechnik GmbH", Германия |
| Год регистрации | 2015 |
| Срок свидетельства | 30.10.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины координатные измерительные моделей VideoCheck V, VideoCheck V HA, ScopeCheck V (далее «машины») предназначены для автоматизированных измерений линейных размеров изделий, имеющих ось вращения.
Принцип действия машин основан на считывании с измерительных шкал при помощи дифракционных оптических энкодеров значений измеряемой длины, соответствующей интервалу перемещений щупа по осям X, Y.

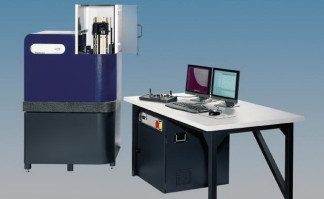

Машины состоят из станины с вертикально расположенными направляющими для перемещения измерительного щупа, вертикально расположенным суппортом для установки, крепления и вращения измеряемой детали, встроенных измерительных шкал, персонального компьютера.
Станина машин имеет регулируемые опоры для установки по уровню.
Машины оснащены бесконтактным оптическим щупом, представляющим собой оптическую проекционную систему, работающую в проходящем или отраженном свете.
Машины могут комплектоваться системой температурной компенсации, контактным щупом, контактным оптоволоконным 2D щупом, контактным оптоволоконным 3D щупом, лазерным бесконтактным щупом, центрами для крепления детали.
Управление перемещением по осям осуществляется при помощи электронного пульта для ручного управления и программного обеспечения машины.
Модели машин отличаются пределами допускаемой абсолютной погрешности измерений.
Исполнения машин отличаются диапазоном измерений.
Машины работают с автономным программным обеспечением WinWerth (ПО), входящим в комплект поставки. ПО обеспечивает сбор, запись, обработку, передачу и отображение результатов измерений.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | WinWerth |
| Номер версии (идентификационный номер) ПО | 8.XX |
| Цифровой идентификатор ПО | 1fb937c5c98b59c57d7f657ec4076d9c (MD5), файл «winwerth.exe» |
| Другие идентификационные данные (если имеются) | - |
При нормировании метрологических характеристик учтено влияние ПО.
Уровень защиты ПО по Р 50.2.077-2014 средний.
Основные метрологические и технические характеристики машин представлены в таблице 2.
| Наименование параметра и единицы измерений | Значение параметра | ||||||
| ScopeCheck V | VideoCheck V | VideoCheck V HA | |||||
| Диапазон измерений линейных размеров, мм: - по оси X - по оси Y | 0-200 0-140 | 0-500 0-250 | 0-800 0-250 | 0-300 0-200 | 0-500 0-200 | 0-300 0-200 | 0-500 0-200 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров по одной координате, мкм | ±(1,5+L*/200) | ±(1,1+L/500) | ±(0,25+L/900) | ||||
| Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм | ±(2,9+L/100) | ±(2,0+L/300) | ±(1,5+L/500) | ||||
| Дискретность отсчета, мкм | 0,1 | 0,1 | 0,01 | ||||
| Масса измеряемой детали, кг, не более | 10 | 15 | 50 | ||||
| Г абаритные размеры (длина, ширина, высота), мм, не более | 954х 702 х 1892 | 1003 х 1029 х 2170 | 1003 х 1030х 2655 | 1435х 1151 х 1900 | 1435х 1151 х 2100 | 1435х 1151 х 1900 | 1435х 1151 х 2100 |
| Масса, кг, не более | 1300 | 1600 | 2000 | 2200 | 2400 | 2200 | 2400 |
| Параметры электропитания | напряжение (230+23) В или (115±11) В переменного тока частотой (48-62) Гц, потребляемая мощность не более 2,5 кВт | ||||||
| Средний срок службы, лет | 10 | ||||||
| Наработка на отказ, ч | 10000 | ||||||
* L - измеряемая длина в мм.
Условия эксплуатации:
о/~'
- диапазон температуры окружающего воздуха, С
20±1 для моделей ScopeCheck V, VideoCheck V;
20±0,1 для модели VideoCheck V HA;
- диапазон относительной влажности окружающего воздуха, %
от 55 до 65; от 84 до 106,7.
- диапазон атмосферного давления, кПа
наносится резиновым клише на титульный лист руководства по эксплуатации и на наружную сторону корпуса машин в виде наклейки.
Комплектность машин представлена в таблице 3.
Таблица 3
| № п/п | Наименование | Количество, шт. |
| 1 | Машина | 1 |
| 2 | Электронный пульт для ручного управления | 1 |
| 3 | Оптический бесконтактный щуп | 1 |
| 4 | Приспособление для крепления концевых мер длины | 1 |
| 5 | Лазерный бесконтактный щуп * | 1 |
| 6 | Контактный щуп * | 1 |
| 7 | Контактный оптоволоконный 2D щуп * | 1 |
| 8 | Контактный оптоволоконный 3D щуп * | 1 |
| 9 | Центра для крепления деталей * | 1 |
| 10 | Система температурной компенсации * | 1 |
| 11 | Персональный компьютер | 1 |
| 12 | Программное обеспечение WinWerth | 1 |
| 13 | Руководство по эксплуатации | 1 |
| 14 | Методика поверки МП 2512-0003-2015 | 1 |
* поставляется по требованию заказчика.
осуществляется по документу МП 2512-0003-2015 «Машины координатные измерительные моделей VideoCheck V, VideoCheck V HA, ScopeCheck V. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 15 мая 2015 г.
Основными средствами поверки являются эталонные плоскопараллельные концевые меры длины 3-го разряда по ГОСТ Р 8.763-2011, калибры-пробки гладкие 2-го разряда по ГОСТ Р 8.763-2011.
Методика измерений приведена в документе «Машины координатные измерительные моделей VideoCheck V, VideoCheck V HA, ScopeCheck V. Руководство по эксплуатации», 2015 год.
Нормативные и технические документы, устанавливающие требования к машинам координатным измерительным моделей VideoCheck V, VideoCheck V HA, ScopeCheck V
1. ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1х10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
2. Техническая документация фирмы «Werth Messtechnik GmbH», Германия.
