Твердомер Бринелля BHD, 62047-15

Назначение

Твердомер Бринелля BHD, (далее - твердомер), предназначен для измерений твердости металлов и сплавов по шкалам Бринелля.

Описание

Принцип действия твердомера основан на статическом вдавливании твёрдосплавного шарикового наконечника с последующим измерением диаметра окружности отпечатка.

Твердомер представляет собой стационарное средство измерения, состоящее из устройства приложения нагрузки и измерительного микроскопа.

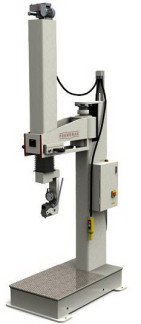

Доступ к метрологически значимой части ограничен конструкцией твердомера. Внешний вид твердомера с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.

Технические характеристики

Пределы допускаемых абсолютных погрешностей твердомера по шкалам Бринелля приведены в таблице 1.

Испытательные нагрузки и диапазоны измерений твердости по шкалам Бринелля , HBW:

HBW 5/750 (нагрузка 7355 Н)...........................................................................................от 95 до 650;

HBW 10/1000 (нагрузка 9807 Н).......................................................................................от 75 до 218;

HBW 10/3000 (нагрузка 29420 Н)......................................................................................от 95 до 650.

Пределы допускаемых относительных погрешностей нагрузок приведены в таблице 2.

Таблица 2

Пределы допускаемой погрешности измерительного микроскопа, мм, не более:

-    на одно миллиметровое деление шкалы.......................................................................± 0,01;

-    на всю длину шкалы.........................................................................................................± 0,02.

Рабочие условия применения:

-    температура окружающего воздуха,оС............................................................от 10 до 35;

-    относительная влажность окружающего воздуха, не более, %....................................80.

Напряжение питания от сети переменного тока частотой (50±1) Гц...................400±40 В.

Габаритные размеры, мм, не более:

-    длина.................................................................................................................................1120;

-    ширина ............................................................................................................................1400;

-    высота................................................................................................................................3000.

Масса, кг, не более.......................................................................................................... 1093.

Знак утверждения типа

наносится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.

Комплектность

В комплект поставки входят:

твердомер Бринелля ВИО, заводской № 0414572....................................................... 1 шт.;

измерительный микроскоп МПБ-2...............................................................................1 шт.;

руководство по эксплуатации ВКО - 01 РЭ................................................................1 шт.;

методика поверки ВКО - 01 МП...................................................................................1 шт.

Поверка

осуществляется в соответствии с документом ВHD - 01 МП «Твердомер Бринелля ВHD. Методика поверки», утверждённым первым заместителем генерального Директора-заместителем по научной работе ФГУП «ВНИИФТРИ» 28.04.2015 г.

Основные средства поверки:

эталонные меры твёрдости с метрологическими характеристиками 2 разряда по ГОСТ 9031-75 со значениями: (100±25) HBW; (200±50) HBW; (400±50) HBW.

Сведения о методах измерений

Твердомеры Бринелля ВИО. Руководство по эксплуатации. ВИО - 01 РЭ

Нормативные и технические документы, устанавливающие требования к твердомеру Бринелля ВИВ

1    ГОСТ 8.062-85 «Государственная система обеспечения единства измерений. Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля».

2    Техническая документация изготовителя.
