Номер в госреестре | 62048-15 |
Наименование СИ | Машины измерительные |
Обозначение типа СИ | QuickInspect |
Изготовитель | "Werth Messtechnik GmbH", Германия |
Год регистрации | 2015 |
Срок свидетельства | 30.10.2025 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Машины измерительные модели Quicklnspect (далее «машины») предназначены для автоматизированных двухмерных измерений линейных размеров.
Принцип действия машин основан на цифровой обработке изображения измеряемого объекта, находящегося в поле зрения оптической системы машины.

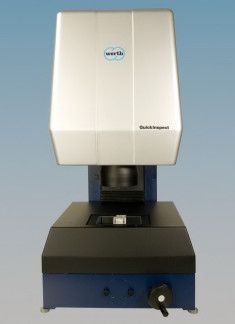

Конструктивно машины состоят из гранитного основания со стеклянным предметным столом и осветителем, вертикальной колонки с оптическим бесконтактным щупом и персонального компьютера.
Фокусировка оптического преобразователя на измеряемом объекте осуществляется вручную с помощью рукоятки в основании.
Машины могут работать в режиме отраженного и проходящего света. Осветитель для работы в режиме проходящего света расположен под предметным столом. Осветитель для работы в отраженном свете поставляется по требованию заказчика.
Станина машин имеет регулируемые опоры для установки по уровню.
Исполнения машин отличаются диапазоном измерений.
Машины работают с автономным программным обеспечением WinWerth (ПО), входящим в комплект поставки. ПО обеспечивает сбор, запись, обработку и отображение результатов измерений.
Таблица 1
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | WinWerth |
Номер версии (идентификационный номер) ПО | 8.XX |
Цифровой идентификатор ПО | 1fb937c5c98b59c57d7f657ec4076d9c (MD5), файл «winwerth.exe» |
Другие идентификационные данные (если имеются) | - |
При нормировании метрологических характеристик учтено влияние ПО.
Уровень защиты ПО по Р 50.2.077-2014 средний.
Основные метрологические и технические характеристики машин представлены в таблице 2.
Наименование параметра и единицы измерений | Значение параметра | |||||||||
Диапазон измерений линейных размеров, мм: - по оси X - по оси Y | 0-230 0-180 | 0-120 0-100 | 0-80 0-60 | 0-40 0-30 | 0-20 0-15 | 0-9 0-6 | 0-8 0-6 | 0-2,7 0-2 | 0-1,6 0-1,2 | 0-0,8 0-0,6 |
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм | ±(9,5+L*/100) | ±(6,5+L/100) | ±(3,5+L/100) | ±( 1,9+L/100) | ±(1,1+L/100) | ±0,5 | ±0,9 | ±0,4 | ±0,3 | ±0,25 |
Дискретность отсчета, мкм | 0,1 | |||||||||
Масса измеряемой детали, кг, не более | 20 | |||||||||
Г абаритные размеры (длина, ширина, высота), мм, не более | 950х 650х 1950 | 950х 650х 1380 | 510х 650х 1150 | 950x650x880 | ||||||
Масса, кг, не более | 220 | 200 | ||||||||
Параметры электропитания | напряжение (230+23) В переменного тока частотой (48-62) Гц, потребляемая мощность не более 1 кВт | |||||||||
Средний срок службы, лет | 10 | |||||||||
Наработка на отказ, ч | 10000 |
* L - измеряемая длина в мм.
Условия эксплуатации:
о/~'
от 18 до 22; от 55 до 65; от 84 до 106,7.
- диапазон температуры окружающего воздуха, С
- диапазон относительной влажности окружающего воздуха, %
- диапазон атмосферного давления, кПа
наносится резиновым клише на титульный лист руководства по эксплуатации и на наружную сторону корпуса машин в виде наклейки.
Комплектность машин представлена в таблице 3.
Таблица 3
№ п/п | Наименование | Количество, шт. |
1 | Машина | 1 |
2 | Оптический бесконтактный щуп | 1 |
3 | Осветитель для работы в отраженном свете * | 1 |
4 | Персональный компьютер | 1 |
5 | Программное обеспечение WinWerth | 1 |
6 | Руководство по эксплуатации | 1 |
7 | Методика поверки МП 2512-0004-2015 | 1 |
* поставляется по требованию заказчика.
осуществляется по документу МП 2512-0004-2015 «Машины измерительные модели QuickInspect. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 15 мая 2015 г.
Основными средствами поверки являются меры длины штриховые эталонные 1, 2 и 3 разрядов по ГОСТ Р 8.763-2011.
Методика измерений приведена в документе «Машины измерительные модели QuickInspect. Руководство по эксплуатации», 2015 год.
Нормативные и технические документы, устанавливающие требования к машинам измерительным модели QuickInspect
1. ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1х10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
2. Техническая документация фирмы «Werth Messtechnik GmbH» (Германия).
