Назначение

Полуприцепы-цистерны ALI RIZA USTA A3TY (далее - ППЦ) предназначены для измерений объема нефтепродуктов плотностью от 700 до 860 кг/м .

Описание

Принцип работы ППЦ основан на заполнении их нефтепродуктом до указателя уровня налива соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком.

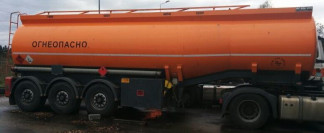

ППЦ является мерой полной вместимости и представляет собой стальную сварную цистерну, имеющую в поперечном сечении круглую форму. ППЦ состоит из четырех герметичных отсеков. Внутри отсеков имеются перегородки-волнорезы с отверстиями-лазами. Каждый отсек цистерны оборудован заливной горловиной круглой формы с установленной планкой уровня налива из металлического уголка.

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:

-    съемную крышку горловины с заливным люком и дыхательным клапаном;

-    клапан донный;

-    кран шаровой;

-    рукава напорно-всасывающие.

На боковых сторонах и сзади ППЦ имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

На рисунке 2 приведено обозначение места расположения заклепки для нанесения оттиска поверительного клейма для предотвращения изменения положения планки уровня налива.

Заклепка с клеймом

поберителя

Б (4:1)

Рисунок 2 - Обозначение места для нанесения оттиска поверительного клейма

Технические характеристики

Основные характеристики цистерн приведены в таблице 1.

Таблица 1

Знак утверждения типа

наносится на маркировочную табличку в виде алюминиевого стикера и на титульный лист руководства по эксплуатации печатным способом.

Комплектность

Комплект поставки цистерны приведен в таблице 2.

Таблица 2

Поверка

осуществляется в соответствии с документом ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки». Основные средства поверки:

-    эталонный счетчик жидкости, пределы относительной погрешности ± 0,15%;

-    эталонные мерники 2-го разряда вместимостью 200, 500, 1000, 2000, 5000 дм .

Сведения о методах измерений

Методика измерений в руководстве по эксплуатации «Полуприцеп-цистерна ALI RIZA USTA A3TY».

Нормативные и технические документы, устанавливающие требования к полуприцепам-цистернам ALI RIZA USTA A3TY

1. Техническая документация фирмы изготовителя.
