Государственный реестр средств измерений

Полуприцепы-цистерны ALI RIZA USTA A3TY, 62097-15

62097-15
Полуприцепы-цистерны ALI RIZA USTA A3TY (далее - ППЦ) предназначены для измерений объема нефтепродуктов плотностью от 700 до 860 кг/м .
Карточка СИ
Номер в госреестре 62097-15
Наименование СИ Полуприцепы-цистерны
Обозначение типа СИ ALI RIZA USTA A3TY
Изготовитель "ALI RIZA USTA TANKER SAN. VE TIC. Ltd. STI", Турция
Год регистрации 2015
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Полуприцепы-цистерны ALI RIZA USTA A3TY (далее - ППЦ) предназначены для измерений объема нефтепродуктов плотностью от 700 до 860 кг/м .

Описание

Принцип работы ППЦ основан на заполнении их нефтепродуктом до указателя уровня налива соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком.

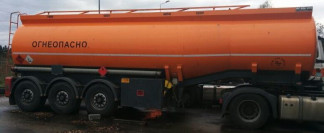

ППЦ является мерой полной вместимости и представляет собой стальную сварную цистерну, имеющую в поперечном сечении круглую форму. ППЦ состоит из четырех герметичных отсеков. Внутри отсеков имеются перегородки-волнорезы с отверстиями-лазами. Каждый отсек цистерны оборудован заливной горловиной круглой формы с установленной планкой уровня налива из металлического уголка.

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:

-    съемную крышку горловины с заливным люком и дыхательным клапаном;

-    клапан донный;

-    кран шаровой;

-    рукава напорно-всасывающие.

На боковых сторонах и сзади ППЦ имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

На рисунке 2 приведено обозначение места расположения заклепки для нанесения оттиска поверительного клейма для предотвращения изменения положения планки уровня налива.

Заклепка с клеймом

поберителя

Б (4:1)

Рисунок 2 - Обозначение места для нанесения оттиска поверительного клейма

Технические характеристики

Основные характеристики цистерн приведены в таблице 1.

Таблица 1

Параметр

Значение

Номинальная вместимость цистерны, дм3

30000

Пределы допускаемой относительной погрешности при измерении объема, %

±0,4

Разность между номинальной и действительной вместимостью цистерны, %, не более

±1,5

Масса, кг, не более

7000

Длина, мм, не более

12490

Высота, мм, не более

3750

Ширина, мм, не более

2500

Температура окружающей среды при эксплуатации, °С

от минус 45 до плюс 45

Знак утверждения типа

наносится на маркировочную табличку в виде алюминиевого стикера и на титульный лист руководства по эксплуатации печатным способом.

Комплектность

Комплект поставки цистерны приведен в таблице 2.

Таблица 2

Комплектующие

Обозначение

Количество

Полуприцеп-цистерна

ALI RIZA USTA A3TY

6 шт.

Запасные части, инструменты и принадлежности

6

комплектов

Руководство по эксплуатации

6 шт.

Поверка

осуществляется в соответствии с документом ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки». Основные средства поверки:

-    эталонный счетчик жидкости, пределы относительной погрешности ± 0,15%;

-    эталонные мерники 2-го разряда вместимостью 200, 500, 1000, 2000, 5000 дм .

Сведения о методах измерений

Методика измерений в руководстве по эксплуатации «Полуприцеп-цистерна ALI RIZA USTA A3TY».

Нормативные и технические документы, устанавливающие требования к полуприцепам-цистернам ALI RIZA USTA A3TY

1. Техническая документация фирмы изготовителя.

62097-15
Номер в ГРСИ РФ:
62097-15
Производитель / заявитель:
"ALI RIZA USTA TANKER SAN. VE TIC. Ltd. STI", Турция
Год регистрации:
2015
