| Номер в госреестре | 62099-15 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | TJP 4 |
| Изготовитель | "ABB s.r.o. PPMV Brno", Чехия |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения TJP 4 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты, в составе комплектных распределительных устройств.
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы относятся к классу измерительных преобразователей.
Трансформаторы - однофазные, заземляемые, электромагнитные, с литой изоляцией, со встроенным защитным предохранительным устройством. Трансформаторы представляют собой блок, состоящий из магнитопровода, одной первичной обмотки и двух вторичных обмоток (одна основная вторичная обмотка и одна дополнительная вторичная обмотка), которые залиты компаундом на основе эпоксидной смолы.
Высоковольтный вывод первичной обмотки снабжен защитным предохранительным устройством с плавкой вставкой. Корпус защитного предохранительного устройства литой, из эпоксидного компаунда, который одновременно является главной изоляцией и обеспечивает защиту плавкой вставки от механических воздействий.
Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании и закрываемой съёмной изоляционной пломбируемой крышкой. Трансформаторы имеют клемму заземления с винтом М8. Для крепления в месте установки на опорной поверхности трансформаторов имеются отверстия под болты М10. На узкой боковой стенке корпуса трансформаторов размещена табличка технических данных.
Рабочее положение трансформаторов - любое.

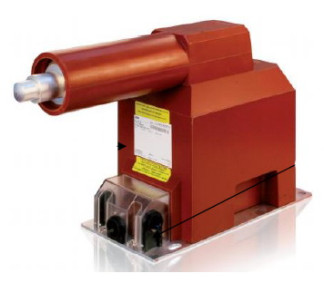

Внешний вид трансформаторов, места пломбирования и нанесения знака поверки представлены на рисунке 1.
Место
пломбирования
Место для нанесения знака поверки
Таблица 1 - Метрологические и технические характеристики
| Характеристика | Значение |
| Класс напряжения, кВ | 6; 10 |
| Наибольшее рабочее напряжение, кВ | 7,2; 12 |
| Номинальное напряжение первичной обмотки, кВ | 6/V3;10/V3 |
| Номинальное напряжение основной вторичной обмотки, В | 100/V3 |
| Номинальное напряжение дополнительной вторичной обмотки, В | 100/3 |
| Класс точности основной вторичной обмотки | 0,5 |
| Классы точности дополнительных вторичных обмоток | 3P |
| Номинальная мощность основной вторичной обмотки, В-А | 40; 50 |
| Номинальная мощность дополнительной вторичной обмотки, В-А | 100 |
| Номинальная частота, Гц | 50±0,5 |
| Средняя наработка на отказ, ч, не менее | 220000 |
| Средний срок службы, не менее, лет | 30 |
| Масса трансформатора в сборе, не более, кг | 27 |
| Г абаритные размеры, не более, мм | 486x148x302 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 У3 в диапазоне рабочих температур от минус 25 до плюс 45° С | |
наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Таблица 2 - Комплектность трансформаторов
| № п/п | Наименование изделия | Количество |
| 1 | Трансформатор напряжения TJP 4 Зав. №№ 1VLT5210013238, 1VLT5210013239, 1VLT5210013240, 1VLT5210014025, 1VLT5210014026, 1VLT5210014027, 1VLT5210014349, 1VLT5210014350, 1VLT5210014351, 1VLT5210014463, 1VLT5210014464, 1VLT5210014465 | 12 шт. |
| 2 | Паспорт | 12 экз. |
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Перечень основных средств, применяемых при поверке:
1. Трансформатор напряжения измерительный лабораторный НЛЛ-35 (рег. № 5811-00), класс точности 0,1.
2. Прибор сравнения КНТ-03 (рег. № 24719-03):
- пределы измерения погрешности напряжения, %: ± 19,99, пределы допускаемой абсолютной погрешности измерения погрешности напряжения, %: ±(0,05А+0,1).
- пределы измерения угловой погрешности, минуты: ± 199,9, пределы допускаемой абсолютной погрешности измерения угловой погрешности поверяемого трансформатора, минуты %: ±(0,03-А+1).
3. Магазин нагрузок МР3025 (рег. № 22808-07):
- пределы допускаемых значений основной относительной погрешности + 4 % от номинального значения включенной нагрузки.
приведены в паспорте.
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения TJP 4
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
ГОСТ Р 8.746-2011 «ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/ V3 до 750/V3 кВ»
