Трансформаторы напряжения TJP 7.1, 62100-15

Назначение

Трансформаторы напряжения TJP 7.1 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты, в составе комплектных распределительных устройств.

Описание

Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы относятся к классу измерительных преобразователей.

Трансформаторы напряжения однофазные, индуктивные, с одним изолированным выводом первичной обмотки, другой конец первичной обмотки при эксплуатации заземляется.

Первичные и вторичные обмотки залиты эпоксидной смолой, которая обеспечивает основную изоляцию и создает «корпус» трансформатора.

Трансформаторы изготовлены с одной основной вторичной обмоткой, смонтированной на едином сердечнике и одной дополнительной обмоткой. Выводы основной вторичной обмотки и дополнительной обмотки помещены в контактной коробке, закрепленной на основании. Трансформаторы могут устанавливаться в любом положении и крепятся четырьмя болтами М10 через отверстия в металлическом основании. На основании трансформатора имеется клемма для заземления с винтом М8. Клеммы выводов основной вторичной обмотки и дополнительной обмотки позволяют подсоединять провода сечением до 6 мм2. Клеммная коробка вторичных выводов снабжена изоляционной пломбируемой крышкой. Заземляющий винт М8 постоянно соединен с концом первичной обмотки, с концом вторичной и с одним выводом дополнительной обмотки, который должен заземляться при работе под нагрузкой. На входе трансформатора устанавливается предохранитель на номинальное значение тока 2,0 А.

Трансформаторы снабжены табличкой с указанием основных характеристик.

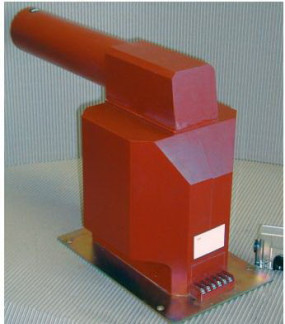

Внешний вид трансформаторов, места пломбирования и нанесения знака поверки представлены на рисунке 1.

Основные метрологические и технические характеристики приведены в таблице 1. Таблица 1 - Метрологические и технические характеристики_

Знак утверждения типа

наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспортов.

Комплектность

Таблица 2 - Комплектность трансформаторов

Поверка

осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Перечень основных средств, применяемых при поверке:

1.    Трансформатор напряжения измерительный лабораторный НЛЛ-35 (рег. № 5811-00), класс точности 0,1.

2.    Прибор сравнения КНТ-03 (рег. № 24719-03):

-    пределы измерения погрешности напряжения, %: ± 19,99, пределы допускаемой абсолютной погрешности измерения погрешности напряжения, %: ±(0,05А+0,1).

-    пределы измерения угловой погрешности, минуты: ± 199,9, пределы допускаемой абсолютной погрешности измерения угловой погрешности поверяемого трансформатора, минуты %: ±(0,03-А+1).

3.    Магазин нагрузок МР3025 (рег. № 22808-07):

-    пределы допускаемых значений основной относительной погрешности + 4 % от номинального значения включенной нагрузки.

Сведения о методах измерений

приведены в паспорте.

Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения TJP 7.1

ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».

ГОСТ Р 8.746-2011 «ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/ V3 до 750/V3 кВ»
