Барометры PTB110, 62106-15

Барометры РТВ 110 предназначены для автоматических измерений атмосферного давления.

Документы

Карточка СИ

Номер в госреестре	62106-15
Наименование СИ	Барометры
Обозначение типа СИ	PTB110
Изготовитель	"Vaisala Oyj", Финляндия
Год регистрации	2015
Срок свидетельства	24.11.2025
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Барометры РТВ 110 предназначены для автоматических измерений атмосферного давления.

Описание

Принцип действия барометров РТВ 110 основан на изменении емкости керамического конденсатора в зависимости от изменения атмосферного давления.

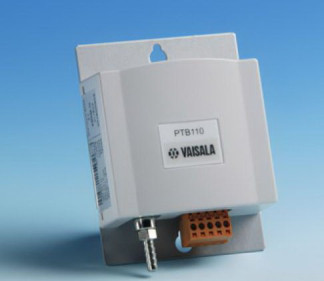

Конструктивно барометры РТВ 110 выполнены в виде компактного модуля, в корпусе которого размещены: преобразователь давления, печатная плата, вывод штуцера. Внешний вид барометров РТВ 110 представлен на рис.1.

В качестве преобразователей давления в барометрах используются разработанные фирмой «Vaisala Oyj» кремниевые емкостные преобразователи абсолютного давления BAROCAP®.

Электронная схема барометров РТВ 110 преобразует изменения емкости керамического конденсатора в аналоговые электрические сигналы, которые затем передаются на устройства сбора и обработки информации для преобразования в цифровую форму и отображения на дисплее ПК.

Барометры РТВ110 выпускаются в пяти модификациях: РТВ1101, РТВ1102, РТВ1103, РТВ 1104, РТВ 1105. Модификации барометров РТВ 110 отличаются диапазоном измерений атмосферного давления.

Барометры РТВ 110 обеспечивают выдачу аналоговых сигналов напряжением от 0

до 5 В.

Технические характеристики

Таблица 1

Наименование характеристик	Значения характеристик
Диапазон измерений атмосферного давления, гПа:
- для модификации РТВ1101	от 500 до 1100
- для модификации РТВ1102	от 600 до 1100
- для модификации РТВ1103	от 800 до 1100
- для модификации РТВ1104	от 600 до 1060
- для модификации РТВ1105	от 800 до 1060
Пределы допускаемой абсолютной погрешности, гПа:
- при температуре свыше 15 до 25 °С включительно;	± 0,3
- при температуре свыше 0 до 15 °С включительно и	± 0,6
свыше 25 до 40 °С;
- при температуре свыше минус 20 до 0 °С включи	± 1,0
тельно и свыше 40 до 45 °С;
- при температуре от минус 40 до минус 20 °С вклю	± 1,5
чительно и свыше 45 до 60 °С.
Долговременная нестабильность, гПа/год, не более	0,1
Разрешение, гПа	0,1
Напряжение питания постоянного тока, В	от 10 до 30
Максимальная потребляемая мощность, Вт	0,1
Вывод данных	аналоговый сигнал напряжением от 0 до 5 В

Средняя наработка на отказ, ч	8000
Срок службы, лет	8
Габаритные размеры, мм:
-высота	98
-ширина	69
-глубина	28
Масса, кг	0,1
Условия эксплуатации:
o/-4 -температура окружающего воздуха, C;	минус 40 - 60
-относительная влажность воздуха, %:	0 - 100
-атмосферное давление, гПа;	500 - 1100

Знак утверждения типа

наносится на титульный лист формуляра типографским методом и на корпус барометров РТВ 110 в виде фирменной этикетки.

Комплектность

1. Барометр PTB110 (модификация в зависимости от заказа)

1 шт. 1 шт. 1 шт.

2. Формуляр «Барометры PTB110»

3. Методика поверки МП 2551-0141-2015 «Барометры PTB110»

Поверка

осуществляется по документу МП 2551-0141-2015 «Барометры РТВ110. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 12.03.2015 года.

Перечень эталонов, необходимых для поверки:

1. Барометр образцовый переносной БОП-1М-2, диапазон от 5 до 1100 гПа, погрешность ±0,1 гПа.

2. Термобарокамера ТБК-500, диапазон от минус 70 °С до 150 °С, нестабильность поддержания температуры с погрешностью ± 1 °С, диапазон от 10 до 1100 гПа, нестабильность поддержания давления с погрешностью ± 1 гПа.

3. Комплекс ADAM-4000, диапазоны входных сигналов: ± 1 В, от 0 до 20 мА, основные приведенные погрешности: по току от 0,05 % до 0,2 %; по напряжению от 0,05 % до 0,1 %.
