| Номер в госреестре | 62111-15 |
| Наименование СИ | Люксметр |
| Обозначение типа СИ | T-10MA |
| Изготовитель | "Konica Minolta Sensing, Inc.", Япония |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Люксметр Т-10МА (далее по тексту - люксметр) предназначен для измерений освещённости в видимой области спектра излучений, создаваемой искусственными или естественными источниками.
Принцип действия люксметра основан на преобразовании потока излучения от исследуемого объекта в электрический сигнал с последующей обработкой и цифровой индикацией числовых значений освещенности.

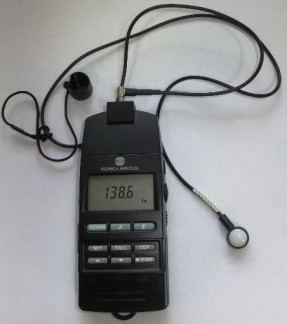

Конструктивно люксметр выполнен в виде двух блоков: фотометрической головки (ФГ) и измерительного блока с адаптером для подсоединения ФГ. ФГ расположена на гибком кабеле, что позволяет проводить измерения на малой площади и в узких местах. В ФГ расположен фотоприемный элемент, корригирующие фильтры и косинусная насадка. На измерительном блоке расположены органы управления режимами работы прибора и жидкокристаллический дисплей. На задней стенке измерительного блока расположена крышка батарейного отсека. Для обработки результатов измерений предусмотрена возможность подключения люксметра к компьютеру.
Световой поток, проходя через матовый рассеиватель света и фильтр коррекции цвета, попадает на высокочувствительный кремниевый фотодиод. При этом возникает фототок, линейно зависящий от интенсивности освещения. Фототок обрабатывается в измерительном блоке, результат в виде значения освещенности индицируется на ЖК-дисплее люксметра.
Измерения можно проводить в трех режимах: нормальное измерение освещенности, измерение разности/отношения освещенностей (для опорного значения), измерение световой экспозиции. В люксметре предусмотрена функция выбора скорости отклика: FAST (1 мс) -измерение освещенности от нормальных источников излучения; SLOW (1 с) - измерение средней освещенности от пульсирующих источников излучения.
Управление люксметром осуществляется с помощью трех кнопок выбора режима измерения. На корпусе прибора также расположены закрытые отодвигающейся крышкой кнопки выбора установок: опорного значения, коэффициента цветовой коррекции, а также вызова текущих установок и передачи данных на компьютер.
Таблица 1
| Наименование характеристики | Номинальное значение |
| Диапазон показаний освещённости, лк | 0,01 - 299900 |
| Диапазон измерений освещённости, лк | 0,01 - 100000 |
| Пределы допускаемой суммарной относительной погрешности измерений освещённости, % | ± 7 |
| Составляющие погрешности измерения освещенности: - пределы допускаемой погрешности, вызванной отклонением относительной спектральной чувствительности фотоприёмника от относительной спектральной световой эффективности монохроматического излучения для дневного зрения, % | ±6 |
| - пределы допускаемой погрешности отклонения световой характеристики от линейной, % | ±2 |
| - пределы допускаемой погрешности градуировки по стандартному источнику света типа А, % | ±2 |
| - пределы допускаемой косинусной погрешности, обусловленной отклонением светового потока от нормали к приёмнику, % на 10° | ±1 |
| на 30° | ±2 |
| на 50° | ±6 |
| на 60° | ±7 |
| на 80° | ±25 |
| Время измерения, с, не более | 1 |
| Электропитание: - от двух элементов питания типа АА - от адаптера для сети переменного тока, В | 3 |
| Габаритные размеры, мм, не более - измерительный блок (длина х ширина х высота) | 161,5 х 69 х 30 |
| - фотоголовка (диаметр х высота) | 0 16,5 х 12,5 |
| - кабель (длина) | 1000 |
| Масса (без элементов питания), кг, не более | 0,205 |
| Время работы от источника питания, ч, не менее | 72 |
| Условия эксплуатации: - температура окружающего воздуха, °С | От минус 10 до плюс 40 |
| - относительная влажность воздуха (без конденсата), %, не более | 85 |
| - атмосферное давление, кПа | 96 - 104 |
Таблица 2
| Наименование | Количество, шт. |
| Люксметр Т-10МА | 1 |
| Чехол защитный | 1 |
| Руководство по эксплуатации | 1 |
осуществляется по документу ГОСТ Р 8.665-2009 «Государственная система обеспечения единства измерений. Люксметры и яркомеры фотоэлектрические. Методика поверки».
Основные средства поверки:
1 Государственный первичный специальный эталон единицы силы света малых уровней в диапазоне 10-6 - 10 кд ГЭТ 214-2014.
Основные метрологические характеристики:
Диапазон измерений освещенности: 10-6 - 10 лк;
2 2
СКО результата измерений освещенности So от 0,41-10 до 0,59-10" в зависимости от диапазона при 25 независимых измерениях.
2 Вторичный эталон единицы спектральной чувствительности в диапазоне длин волн
0,22 - 2,5 мкм ВЭТ 86-7-2010
Основные метрологические характеристики:
Диапазон измерений относительной спектральной чувствительности 0,01 - 1,0 отн.ед. СКО результатов сличения с государственным первичным эталоном ГЭТ 86-2010 S=1,5-10-2
3 Вторичный эталон единиц силы света и освещенности непрерывного излучения ВЭТ 5-1-2009.
Основные метрологические характеристики:
Диапазон измерений освещенности: 1 - 10 лк;
СКО результатов сличения с государственным первичным эталоном ГЭТ 5-2012 S=0,3 10-2
4 Осветитель эталонный телецентрический "ЭТО-2" из состава Вторичного эталона единиц силы света и освещенности непрерывного излучения ВЭТ 5-1-2009.
Основные метрологические характеристики:
Диапазон измерений освещенности: 1 - 105 лк;
Пределы допускаемой относительной погрешности измерений освещенности: ± 0,5 %.
«Люксметр Konica Minolta Т-10А/Т-10МА. Руководство по эксплуатации», разделы 6,
7, 8.
Нормативные документы, устанавливающие требования к люксметру Т-10МА
ГОСТ 8.023-2014 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучения».
