Государственный реестр средств измерений

Меры для поверки приборов 4156, 4161, 4163, 62112-15

62112-15
Меры для поверки приборов моделей 4156, 4161, 4163 предназначены для поверки приборов моделей 4156, 4161, 4163 производства ООО «Робокон», г. Москва в соответствии с локальной поверочной схемой на приборы моделей 4156, 4161, 4163.
Карточка СИ
Номер в госреестре 62112-15
Наименование СИ Меры для поверки приборов
Обозначение типа СИ 4156, 4161, 4163
Изготовитель ООО "ИПФ "Робокон", г.Москва
Год регистрации 2015
Срок свидетельства 30.10.2021
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Меры для поверки приборов моделей 4156, 4161, 4163 предназначены для поверки приборов моделей 4156, 4161, 4163 производства ООО «Робокон», г. Москва в соответствии с локальной поверочной схемой на приборы моделей 4156, 4161, 4163.

Описание

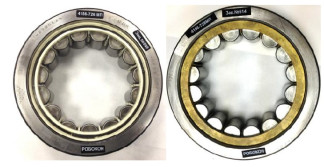

Меры для поверки приборов модели 4156 (рисунок 1) изготавливаются в двух модификациях: 4156-726 МП и 4156-728 МП в зависимости от типа контролируемых подшипников. В качестве заготовок к мерам используют подшипники 30-232726Е2М и 30-42728Е2М соответственно, рабочие размеры которых указаны в таблице 1.

Меры для поверки приборов модели 4161 (рисунок 2) изготавливаются в двух модификациях: 4161-250 МП и 4161-260 МП в зависимости от типа контролируемых подшипников. В качестве заготовок к мерам используют наружные кольца подшипников 30-232726Е2М и 30-42728Е2М соответственно, где рабочие поверхности - внутренний диаметр и ширина дорожки качения, размеры которых указаны в таблице 2.

Меры для поверки приборов модели 4163 (рисунок 3) изготавливаются в виде колец с отверстием определенного диаметра d, формирующим рабочую поверхность. Обозначение мер 4163-ХХХ МП, в зависимости от размера диаметра d. Размеры мер указаны в таблице 3.

Таблица 1 - Метрологические и технические характеристики мер для поверки приборов модели 4156

Характеристика

Номинальное значение параметра

Допускаемое отклонение действительного значения от номинального, мм

Пределы допускаемой абсолютной погрешности, мм

4156-726

МП

4156-728

МП

Средний диаметр дорожки качения

Am , мм

222,1

232,1

+0,085

+0,045

± 0,0035

Средняя ширина дорожки качения Lm, мм

52,1

+0,10

+0,04

± 0,0025

Наружный диаметр меры D , мм

250

260

-0,08

-

Высота меры, мм

80

-0,25

-

Средний диаметр окружности, вписанной по роликам d , мм

158,1

168,1

+0,093

+0,013

-

Средний осевой зазор Ga, мм

0,21

+0,04

-0,04

-

Длина роликов Lwm , мм

52

-0,03

-0,05

± 0,002

Диаметр роликов Dwm, мм

32

+0,016

-0,004

± 0,002

Разноразмерность роликов по диаметру, мкм, не более

1,5

-

-

Овальность роликов в среднем сечении, мкм, не более

0,8

-

-

Разноразмерность роликов по длине, мкм, не более

1,5

-

-

Масса меры, кг, не более

12,76

13,06

-

-

Условия эксплуатации:

Диапазон рабочих температур, °С Относительная влажность, %, не более

от 18 до 22 80

-

-

Таблица 2 - Метрологические и технические характеристики мер для поверки приборов модели 4161

Характеристика

Номинальное значение параметра

Допускаемое отклонение действительного значения от номинального, мм

Пределы

допускаемой

абсолютной

погрешности,

мм

4161-250 МП

4161-260 МП

Средний диаметр дорожки качения,

D1m , мм

222,1

232,1

+0,085

+0,045

± 0,0035

Средняя ширина дорожки качения,

Lm, мм

m ’

52,1

+0,10

+0,04

± 0,0025

Наружный диаметр меры, D , мм

250

260

-0,08

-

Высота меры, мм

80

-0,25

-

Масса, кг, не более

7,57

8,07

-

-

Условия эксплуатации:

Диапазон рабочих температур, °С Относительная влажность, %, не более

от 18 до 22 80

-

-

Таблица 3 - Метрологические и технические характеристики мер для поверки приборов модели 4163

Номинальный диаметр отверстия d (шаг 5 мм), мм

Непостоянство диаметра в продольном сечении d, мкм, не более

Допускаемое отклонение действительного диаметра от номинального d, мм

Пределы

допускаемой

абсолютной

погрешности

d, мм

Наружн ый диаметр меры D, мм

Допускаемое отклонение действительного значения от номинального D и высоты мер, мм

Условия эксплуатации

Диапазон рабочих темпер-атур,°С

Относительная влажность, %, не более

250,1-285,1

3

±0,01

± 0,0035

320

-0,25

от 18 до 22

80

290,1-320,1

3

±0,03

400

Знак утверждения типа

.

\W

N4'

Щ

30

наносят на титульный лист паспорта меры типографским способом и на крышку футляра методом наклейки.

Комплектность

Таблица 4 - Комплектность средства измерений

№п

Наименование

Кол-во

Примечание

1.

Меры для поверки приборов моделей 4156, 4161 и 4163

1 шт.

Вид и модификация меры в соответствии с заказом

2.

Футляр

1 шт.

3.

Паспорт

1 экз.

4.

Методика поверки

1 экз.

Поверка

осуществляется в соответствии с документом МП 62112-15 «Меры для поверки приборов моделей 4156, 4161, 4163. Методика поверки», утвержденным ФГУП «ВНИИМС» 22 апреля 2015 г.

Основные средства поверки:

-    машина трехкоординатная измерительная UPMC CARAT 850 (Госреестр № 16579-02);

-    прибор для измерения и сортировки роликов подшипников модель 4155 (Госреестр № 17337-03).

Сведения о методах измерений

Метод измерений приведен в разделах «Порядок работы» и «Техническое обслуживание» паспортов на меры.

Нормативные и технические документы, устанавливающие требования к мерам для поверки приборов моделей 4156, 4161, 4163

4156-4161-4163-121-ТУ «Меры для поверки приборов моделей 4156, 4161, 4163. Технические условия».

Зарегистрировано поверок 12
Поверителей 1
Актуальность данных 08.11.2024
