| Номер в госреестре | 62113-15 |
| Наименование СИ | Измерители комбинированные |
| Обозначение типа СИ | Testo 184 G1 |
| Изготовитель | Компания "Testo Instruments Co. Ltd.", Китай |
| Год регистрации | 2015 |
| Срок свидетельства | 25.08.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители комбинированные Testo 184 G1 (в дальнейшем - измеритель) предназначены для измерения температуры, относительной влажности и вибрации при транспортировке продукции с учетом требований холодовой цепи.
Принцип действия измерителей комбинированных Testo 184 G1 основан на получении сигнала с первичных преобразователей и преобразовании его в цифровой код, который обрабатывается микропроцессором, расположенным внутри корпуса измерителей.
Программное обеспечение измерителя Testo 184 G1 предназначено для преобразования полученного с первичного преобразователя сигнала в цифровой, и сопоставления его соответствующим единицам измеряемой величины.
Отображение результатов происходит на ж/к дисплее, расположенном на передней панели. Подсоединение измерителя к ПК осуществляется через USB разъем.

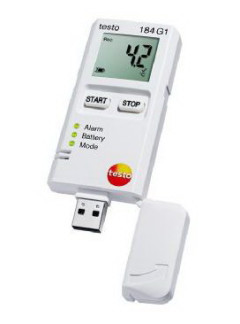

Внешний вид измерителя приведен на рисунке 1.
Конструкция измерителя Testo 184 G1 обеспечивает ограничение доступа к программному обеспечению в целях предотвращения несанкционированных настроек и вмешательств, которые могут привести к искажениям результатов измерений.
Программное обеспечение по структуре является целостным, выполняет функции управления параметрами отображения и математические функции формирования выходного сигнала. Уровень защиты ПО и измерительной информации «Высокий» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Testo184G1 firmware |
| Номер версии (идентификационный номер) ПО | 1.31 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные | - |
Таблица 2
| Характеристики | Значение |
| Диапазон измерений температуры, °С | от минус 20 до плюс 70 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ± 0,5 (свыше 0 до плюс 70) ± 0,8 (от минус 20 до 0) |
| Диапазон измерений относительной влажности, % | от 5 до 95 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности, % | ± 3 |
| Диапазон измерений вибоускорения, g | от 0,1 до 10 |
| Пределы допускаемой относительной погрешности измерений виброускорения, % | ± 30,0 |
| Разрешение | 0,1 |
| Габаритные размеры, (длинахширина хвысота) мм, не более | 97х41х13 |
| Масса, кг, не более | 0,045 |
| Тип питания | батарея CR2450 |
наносится типографским способом на титульный лист эксплуатационной документации и наклейкой на заднюю панель электронного блока измерителей комбинированных Testo 184 G1.
Комплект поставки прибора приведен в таблице 3.
Таблица 3
| Наименование, тип | Количество |
| Измеритель комбинированный Testo 184 G1 | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
| Методика поверки МП РТ 2235-2015 | 1 шт. |
| Элемент питания | 1 шт. |
| Упаковка | 1 шт. |
осуществляется по документу МП РТ 2235-2015 «ГСИ. Измерители комбинированные Testo 184 G1. Методика поверки», утвержденному ФБУ «Ростест-Москва» 17.04.2015 г. Основные средства поверки приведены в таблице 4.
Таблица 4
| Наименование рабочих эталонов | Основные технические характеристики | |
| Пределы измерения | Класс, разряд, погрешность | |
| Установка ударная поверочная Гос.реестр № 14923-09 | от 0 до 5000 g | 1 р. |
| Термометр сопротивления платиновый эталонный ПТСВ Гос.реестр № 57690-14 | от минус 50 до плюс 232°С | 3 р. |
| Измеритель температуры многоканальный прецинзионный МИТ8.10 Гос.реестр № 19736-11 | от минус 200 до плюс 500 °С | ± [0,0035 + 10-5|t|] °С |
| Климатическая камера «WK3-180/40» | воспроизведение температур от минус 70 до плюс 180 °С воспроизведение относительной влажности от 10 до 98 % | Л^оспр = ± 0,3 °С, Л^ер = ± 0,5 °С ± 2,5 % |
| Измеритель комбинированный testo 650 | от 5 до 95 % | ± 1 % |
| Генератор влажного воздуха «HygroGen 2» Г ос.реестр № 32405-11 | воспроизведение относительной влажности от 2 до 99 % | ± 0,5 % |
Методы измерений с помощью измерителей комбинированных Testo 184 G1 указаны в эксплуатационном документе 09701842 «Измерители комбинированные Testo 184 Т1, Testo 184 Т2, Testo 184 Т3, Testo 184 Т4, Testo 184 Н1, Testo 184 G1. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к измерителям комбинированным Testo 184 G1
1. ГОСТ 8.137-84 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений ускорения при ударном движении.
2. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
3. ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
4. ГОСТ 8.547-2009 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений относительной влажности газов.
5. МИ 1826-88 ГСИ. Акселерометры ударные. Методика поверки.
6. Техническая документация компании «Testo Instruments Co.Ltd.», Китай.
