Анализаторы жидкости Metrohm мод. 912, 913, 914, 62114-15

Назначение

Анализаторы жидкости Metrohm модели 912, 913, 914 (далее - анализаторы) предназначены для непрерывного измерения удельной электрической проводимости (анализатор жидкости Metrohm модели 912, 914), водородного показателя pH и окислительновосстановительного потенциала (ОВП) (анализатор жидкости Metrohm модели 913, 914) в жидких средах.

Описание

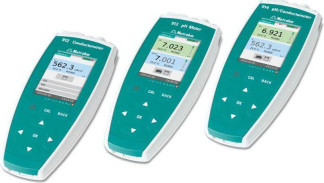

Конструктивно анализаторы жидкости Metrohm модели 912, 913, 914 представляют собой одноблочные переносные приборы с измерительными сенсорами. Одноканальный анализатор модели 912 поставляют с одним сенсором для измерения проводимости; двухканальный анализатор модели 913 - с двумя сенсорами для измерения показателей рН/ОВП (один из которых - цифровой; один - аналоговый); двухканальный анализатор модели 914 - с одним сенсором для измерения проводимости и одним для измерения показателей рН/ОВП (цифровой или аналоговый).

Принцип действия анализаторов при измерении электрической проводимости основан на измерении электрического сопротивления растворов электролитов и преобразовании его в значение удельной электрической проводимости, а также в унифицированный электрический сигнал. Принцип действия анализатора при измерении pH основан на измерении ЭДС электродной системы и расчете водородного показателя pH анализируемого раствора на основе уравнения Нернста.

Анализаторы снабжены жидкокристаллическим дисплеем, на который выводятся результаты измерений, клавишами управления прибором, а также интерфейсом USB для вывода результатов измерений на персональный компьютер и зарядки прибора.

Анализаторы также контролируют температуру измеряемой среды и выполняют температурную компенсацию результатов измерений (при влажности не более 60 %).

Программное обеспечение титраторов может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Защита ПО в соответствие с Р 50.2.077-2014 года соответствует уровню "высокий".

Технические характеристики

Диапазон измерений:

-    удельной электрической проводимости, мкСм/см

от 0,1 до 500 000 от 0 до 14 от минус 1200 до плюс 1200

± 2

± 0,03

± 10 3,7

(литий-полимерный встроенный аккумулятор) 7,5 92x34x208 0,4

от минус 10 до плюс 40 от 0 до 85 (без конденсации)

от 0 до плюс 70 от 0 до плюс 100

-    pH

-    ОВП, мВ

Пределы допускаемой погрешности удельной электрической проводимости, приведенной к верхнему пределу диапазона измерений, %

Пределы допускаемой абсолютной погрешности измерений pH

Пределы допускаемой абсолютной погрешности измерений ОВП, мВ

Параметры питания, В

Потребляемая мощность, Вт, не более Г абаритные размеры, мм, не более Масса (без сенсора), кг, не более Условия эксплуатации:

»-»    о/"ч

-    температура окружающей среды, С

-    относительная влажность, %

о

-    температура измеряемой жидкости, С

(при измерении удельной электрической проводимости)

(при измерении pH / ОВП)

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на корпус прибора в виде наклейки.

Комплектность

Анализатор жидкости;

Комплект ЗИП (по заказу);

Подставка под прибор (по заказу).

Руководство по эксплуатации - 1 экз.;

Методика поверки -1 экз.

Поверка

осуществляется по документу МП 62114-15 "Инструкция. Анализаторы жидкости Metrohm модели 912, 913, 914. Методика поверки", утвержденному ФГУП "ВНИИМС" 29 мая 2015 г. и входящим в комплект поставки, ГОСТ 8.722-2010 "ГСИ. Анализаторы жидкости кондукто-метрические. Методика поверки", Р 50.2.036-2004 "ГСИ. рН-метры и иономеры. Методика поверки".

Основные средства поверки:

-    эталонные растворы удельной электрической проводимости 2-го разряда по ГОСТ 8.722-2010;

-    стандарт титры для приготовления рабочих эталонов рН 2-го разряда по ГОСТ 8.120-99;

-    стандарт-титры окислительно-восстановительного потенциала для приготовления рабочих эталонов 2-го разряда по ГОСТ 8.702-2010.

Сведения о методах измерений

приведены в руководстве по эксплуатации на анализаторы жидкости Metrohm модели 912, 913, 914.

Нормативные и технические документы, устанавливающие требования к анализаторам жидкости Metrohm модели 912, 913, 914

ГОСТ 8.120-99 ГСИ. Государственная поверочная схема для средств измерений pH. ГОСТ 8.457-2000 ГСИ. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей.

ГОСТ 27987-88 "Анализаторы жидкости потенциометрические. ГСП. Общие технические условия".

ГОСТ 13350-78 "Анализаторы жидкости кондуктометрические ГСП. Общие технические условия".

Техническая документация фирмы-изготовителя "Metrohm AG", Швейцария.
