Установка для градуировки и поверки расходомеров, датчиков расхода и счетчиков жидкости УПСВ-200 (DYMETIC-7811), 62117-15

Назначение

Установка для градуировки и поверки расходомеров, датчиков расхода и счетчиков жидкости УПСВ-200 («DYMETIC-7811») (далее - установка поверочная) предназначена для воспроизведения, хранения и передачи единиц объемного расхода и объема жидкости.

Описание

Принцип действия установки поверочной основан на сличении измеренного поверяемым рабочим средством измерений объема жидкости с эталонным объемом жидкости, воспроизводимым с помощью рабочего эталона объема.

Установка поверочная стационарная и выполнена в блочно-модульном исполнении. Установка поверочная состоит из:

-    двух расходомеров электромагнитных KROHNE OPTIFLUX 5300 Ду-25 (далее - ЭПР1) и KROHNE OPTIFLUX 5300 Ду-100 (далее - ЭПР2) (Госреестр №40075-13), являющихся рабочими эталонами объема;

-    датчика давления Метран-150 (Госреестр №32854-13) и термопреобразователя с унифицированным выходным сигналом ТСПУ Метран-276 (Госреестр №21968-11), служащих для контроля режимов работы установки;

-    гидравлической системы;

-    системы управления.

Гидравлическая система включает трубопроводную обвязку, шаровые краны, поворотные заслонки, регулировочные краны, обратный клапан, буферную емкость, три демпферные емкости, два насосных агрегата, фильтр и два виброкомпенсатора.

Система управления состоит из силового блока и системы обработки информации (далее - СОИ). СОИ состоит из блока управления и персонального компьютера (далее - ПК). Блок управления включает в себя преобразователи измерительные для контроллеров программируемых серии i-8000 моделей i-8017H и i-8080 и контроллер программируемый серии i-8000 модели i-8411 (Госреестр №50676-12).

Силовой блок предназначен для коммутации силовых цепей и обеспечения заданных режимов работы насосных агрегатов.

Блок управления осуществляет измерение, преобразование и обработку измерительных сигналов, поступающих от ЭПР1 и ЭПР2, датчика давления Метран-150 и термопреобразователя с унифицированным выходным сигналом ТСПУ Метран-276, от исследуемых датчиков (преобразователей) расхода, расходомеров-счетчиков, счетчиков жидкости, а также передачу измерительной информации на ПК по цифровому интерфейсу связи.

СОИ обеспечивает выполнение следующих функций:

-    измерение, преобразование, обработка измерительных аналоговых, импульсных и частотных сигналов;

-    выполнение расчетов;

-    отображение информации на мониторе и передача протоколов на принтер;

-    управление силовым блоком и автоматизированное регулирование расхода воды через установку поверочную.

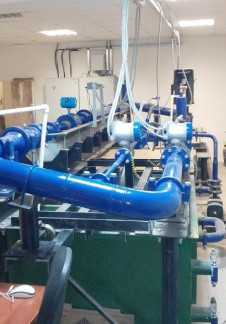

Общий вид установки поверочной представлен на рисунке 1.

Рисунок 1 - Общий вид установки поверочной

Программное обеспечение

установки поверочной встроенное.

Защита ПО установки поверочной от преднамеренных и непреднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем аутентификации (введением пароля), ограничением свободного доступа к цифровым интерфейсам связи, идентификации: отображении на мониторе ПК установки поверочной структуры идентификационных данных, содержащей наименование, номер версии и цифровой идентификатор ПО. Аппаратная защита установки поверочной обеспечивается опломбированием шкафа блока управления.

Идентификационные данные ПО установки поверочной приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО установки поверочной

Таблица 2 - Метрологические и технические характеристики установки поверочной

Знак утверждения типа

наносится на маркировочную табличку, установленную на корпусе установки поверочной, методом шелкографии и на титульный лист паспорта типографским способом.

Комплектность

Комплектность установки поверочной приведена в таблице 3.

Таблица 3 - Комплектность установки поверочной

Поверка

осуществляется в соответствии с документом УПСВ-200.00.00.000 РЭ, раздел 8 «Установка для градуировки и поверки расходомеров, датчиков расхода и счетчиков жидкости УПСВ-200 («DYMETIC-7811»).», утвержденным ГЦИ СИ ООО «Метрологический центр СТП» 19 марта 2015 г.

Основные средства поверки:

-    рабочий эталон единиц объемного расхода и объема жидкости 1-го разряда в диапазоне значений от 0,5 до 300 м /ч с пределом допускаемой относительной погрешности ± 0,09 %;

-    калибратор многофункциональный MC5-R: диапазон воспроизведения силы постоянного тока от 0 до 25 мА, пределы допускаемой основной погрешности воспроизведения ±(0,02 % показания + 1 мкА); диапазон воспроизведения последовательности импульсов 0...9999999 имп. (амплитуда сигнала от 0 до 10 В), погрешность ±(0,2 В + 5% от установленного значения); диапазон воспроизведения частотных сигналов прямоугольной формы от 0,0028 Гц до 50 кГц, пределы допускаемой основной относительной погрешности воспроизведения ±0,01 %.

Сведения о методах измерений

Методика измерений приведена в документе «Установка для градуировки и поверки расходомеров, датчиков расхода и счетчиков жидкости УПСВ-200 («DYMETIC-7811»). Руководство по эксплуатации (УПСВ-200.00.00.000 РЭ)».

Нормативные и технические документы, устанавливающие требования к установке для градуировки и поверки расходомеров, датчиков расхода и счетчиков жидкости УПСВ-200 («DYMETIC-7811»)

1.    ГОСТ 8.374 - 2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) воды

2.    Техническая документация ООО ИПП «Новые Технологии»
