| Номер в госреестре | 62118-15 |
| Наименование СИ | Дифрактометр рентгеновский |
| Обозначение типа СИ | MiniFlex 600 |
| Изготовитель | "Rigaku Corporation", Япония |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дифрактометр рентгеновский «MiniFlex 600» (далее - дифрактометр) предназначен для измерений зависимости интенсивности отраженного пучка рентгеновских лучей от угла дифракции.
Принцип действия дифрактометра основан на явлении дифракции рентгеновских лучей на кристаллических структурах. Углы скольжения падающего и дифрагированного излучений, длина волны рентгеновского излучения и межплоскостное расстояние в исследуемом кристалле связаны условием Вульфа-Брегга. Это позволяет по зависимости интенсивности дифрагированного излучения от угла скольжения определить межплоскостные расстояния, соответствующие максимумам на этой зависимости, а путем обработки дифрактограммы установить качественный и количественный фазовый состав исследуемого образца, параметры кристаллической решетки, наличие микронапряжений в кристаллах.
Дифрактометр рентгеновский «MiniFlex 600» представляет собой настольный лабораторный прибор, состоящий из основного шкафа, включающего источник рентгеновского излучения, гониометр, систему регистрации рассеянного излучения, системы охлаждения, персонального компьютера, трансформатора.
Дифрактометр снабжен рентгеновской трубкой (600 Вт) с медным анодом, вертикальным рентгеновским гониометром с зависимой схемой сканирования 0-20, системой регистрации, включающей сцинтилляционный и полупроводниковый детекторы. Управление измерениями и обработка данных осуществляется с помощью персонального компьютера с инсталлированным на нем специальным программным обеспечением.
При работе дифрактометра обеспечиваются безопасные условия труда оператора. При максимальных значениях напряжения и тока на рентгеновской трубке мощность эквивалентной дозы рентгеновского излучения в любой доступной точке на расстоянии 10 см от поверхности дифрактометра не превышает 1 мкЗв/ч.
Внешний вид дифрактометра приведен на рисунке 1.

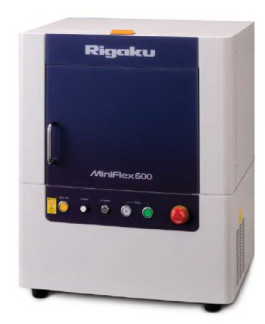

Рисунок 1 - Общий вид дифрактометра рентгеновского «MiniFlex 600»
Управление микроскопами осуществляют с помощью встроенного контроллера и внешней ПЭВМ с использованием специализированного программного обеспечения (ПО).
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления идентификатора ПО |
| MiniFlex Guidance | RAS.exe | Ver. 1.3.1.3 | 4D897512F630Е1AA58Е8ЕA 77023849A94B8D5ЕЕ23CB90 A152DFЕF3D10ЕFF3D80 | По ГОСТ Р 34.11-94 |
Таблица 2
| Наименование характеристик | Значения характеристик |
| Радиус гониометра, мм | 150 |
| Диапазон углов сканирования (зависимое сканирование 0-20), градус | от минус 3 до 145 |
| Пределы допускаемой погрешности измерений угла 20, градус | ±0,1 |
| Среднее квадратическое отклонение измерений угла 20 в условиях повторяемости, градус | 0,02 |
| Минимальный шаг гониометра по шкале 20, градус | 0,005 |
| Мощность рентгеновской трубки, Вт | 600 |
| Диапазон напряжений на рентгеновской трубке, кВ | от 20 до 40 |
| Диапазон токов рентгеновской трубки, мА | от 2 до 15 |
| Материал анода рентгеновской трубки | медь |
| Габаритные размеры (ширинахвысотахглубина), мм, не более: - основного шкафа | 560 х 700 х 460 |
| - системы охлаждения | 460 х 570 х 510 |
| Масса, кг, не более: - основного шкафа | 80 |
| - системы охлаждения | 50 |
| Расход воды, л/мин | от 3,5 до 5,0 |
| Напряжение питания от сети переменного тока частотой 50/60 Гц, В | от 100 до 240 |
| Потребляемая мощность, кВт, не более | 2,8 |
| Рабочие условия эксплуатации: »-» о/"ч - температура окружающей среды, С | от 15 до 25 |
| - относительная влажность воздуха, % | до 65 |
наносится на лицевую панель блока измерительного в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
В комплект поставки входят: дифрактометр рентгеновский «MiniFlex 600»; комплект эксплуатационной документации; одиночный комплект ЗИП; методика поверки.
осуществляется по документу МП 62118-15 «Дифрактометр рентгеновский «MiniFlex 600» фирмы Rigaku Corporation, Япония. Методика поверки», утвержденному руководителем ГЦИ СИ ОАО «НИЦПВ» 26.06.2015 г.
Основные средства поверки: стандартный образец дифракционных свойств SRM 640d (диапазон воспроизведения углов 20 от 28,441° до 136,877°, нормированный параметр кристаллической решетки 0,543123±0,000008 нм).
Дифрактометр рентгеновский «MiniFlex 600». Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к дифрактометру рентгеновскому «MiniFlex 600»
Техническая документация фирмы-изготовителя.
