| Номер в госреестре | 62119-15 |
| Наименование СИ | Аспираторы сильфонные |
| Обозначение типа СИ | АМ-5Е |
| Изготовитель | АО НПЦ "Горноспасательные технологии", |
| Год регистрации | 2015 |
| Срок свидетельства | 30.10.2025 |
| МПИ (интервал между поверками) | 6 месяцев |
| Описание типа | скачать |
| Методика поверки | скачать |
Аспираторы сильфонные АМ-5Е (далее - аспиратор) предназначены для отбора и измерения фиксированного объема пробы исследуемой газовой среды через индикаторную трубку с целью определения содержания вредных веществ в воздухе рабочей зоны и в промышленных выбросах.
Принцип действия аспираторов сильфонных АМ-5Е основан на всасывании воздуха за счет раскрытия пружинами предварительно сжатого сильфона и выбросе воздуха из силь-фона через клапан при раскрытии пружины.
Конструктивно аспиратор сильфонный АМ-5Е представляет собой сильфонный насос ручного действия. Резиновый сильфон с пружинами обеспечивает ход аспиратора, который ограничивается двумя цепочками. Одна из цепочек присоединяется к винту и втулке, с помощью которых производится настройка аспиратора на требуемый объем всасываемой газовой смеси за один рабочий ход. Другая цепочка соединена с рычагом, конец которого при натяжении цепочки приподнимет клапан и прекращает просасывание анализируемого воздуха через индикаторную трубку.
Аспиратор имеет гнездо для подключения индикаторной трубки и подвеску с отверстиями, которая служит для отламывания запаянных концов индикаторной трубки при ее вскрытии перед проведением измерений содержания вредных веществ в газовых смесях.
По устойчивости к климатическим воздействиям аспираторы соответствуют исполнению УХЛ категории 4.2 по ГОСТ 15150-69.
Аспираторы соответствуют обыкновенному исполнению и группе В4 по ГОСТ Р 52931-2008.

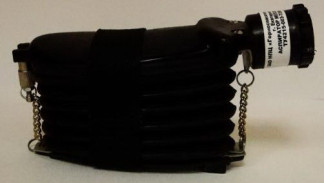

Общий вид аспиратора сильфонного АМ-5Е представлен на рисунке 1.
Диапазон измерений объема пробы прокачиваемого воздуха за один рабочий ход, см3
от 95 до 105
±5
1
2.5
2.5
155 ± 5 56 ± 2 90 ± 5 0,38
от минус 10 до плюс 98
от 84 до 107 6500 6
Пределы допускаемой приведенной к верхнему пределу измерений погрешности, %
Количество каналов измерения Г ерметичность, см3, не более Время раскрытия, с, не более Габаритные размеры, мм
- длина
- ширина
- высота
Масса (с чехлом или кольцом), кг, не более Рабочие условия эксплуатации:
- температура окружающего воздуха, °С 50
- относительная влажность воздуха при 35 °С, %, не более
- атмосферное давление, кПа Средняя наработка на отказ, ч, не менее Средний срок службы, лет, не менее
наносится на титульный лист руководства по эксплуатации и на наклейку на корпусе аспиратора сильфонного АМ-5Е типографским способом.
Таблица 1 - Комплект поставки аспираторов сильфонных АМ-5Е
| Наименование | Обозначение | Количество экземпляров, шт. |
| Аспиратор сильфонный АМ-5Е | АМ-5Е.00.000 | 1 |
| Кольцо | АМ-5Е.04.000 | 1 |
| Руководство по эксплуатации с разделом | АМ-5Е.00.000 РЭ | 1 |
| 2.4 «Методика поверки» | ||
| Запасные части: | ||
| - трубка | АМ-5Е.00.006 | 1 |
| - фильтр | АМ-5Е.00.010 | 2 |
| Седло с клапаном в сборе: | ||
| - седло | АМ-5Е.00.013 | 2 |
| - клапан | АМ-5Е.00.018 | 2 |
| Инструмент: | ||
| - ключ | АМ-5Е.00.014 | 1 |
осуществляется в соответствии с документом AM-5E.00.000 РЭ, раздел 2.4 «Методика поверки» Руководства по эксплуатации, утвержденным ГЦИ СИ ФГУП «УНИИМ» 10 июля 2015 г.
Основные средства поверки:
- рабочий эталон единицы объема в диапазоне значений от 95 до 105 см . Пределы допускаемой относительной погрешности ± 1,5 %;
- секундомер механический СОСпр-2б-2, класс точности 2.
Методика измерений содержится в документе «Аспираторы сильфонные АМ-5Е. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к аспираторам сильфонным АМ-5Е
ГОСТ Р 51945-2002 Аспираторы. Общие технические условия.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ТУ 4215-003-72886819-2015 Аспиратор сильфонный АМ-5Е. Технические условия.
| Зарегистрировано поверок | 41430 |
| Поверителей | 93 |
| Актуальность данных | 19.11.2024 |
