Установки поверочные СПУ-3М-100, 62120-15

Назначение

Установки поверочные СПУ-3М-100 предназначены для воспроизведения заданного объема и объемного расхода газа, а также для вычислений объема и объемного расхода газа при стандартных условиях.

Описание

Принцип действия установок поверочных СПУ-3М-100 основан на зависимости частоты колебаний струи в струйном генераторе преобразователя расхода от расхода проходящей поверочной среды.

Колебания струи преобразуются пьезоэлементом в электрический импульсный сигнал, пропорциональный объему газа, прошедшему через установку поверочную СПУ-3М-100. Импульсный сигнал преобразуется в аналого-цифровом преобразователе (АЦП) в величину объема газа и регистрируется с нарастающим итогом.

Установки поверочные СПУ-3М-100 могут применяться для поверки и калибровки расходомеров и счетчиков газа в метрологических службах предприятий и организаций в качестве эталонного средства измерений в условиях стационарных и передвижных поверочных лабораторий и в рабочих условиях эксплуатации СИ.

Поверка счетчиков (расходомеров) газа основана на сравнении результатов одновременных измерений объема (объемного расхода) потока рабочей среды поверяемым счетчиком (расходомером) и установкой поверочной СПУ-3М-100, включенной последовательно в измерительную магистраль.

Приведение объема газа (при работе на газе) к стандартным условиям основано на измерении значения объема газа при рабочих условиях, измерении давления и температуры газа встроенными чувствительными элементами, и вычислении объема газа при стандартных условиях с учетом условно-постоянных параметров свойств газа: плотности газа при стандартных условиях, содержания примесей N2 и CO2. Определение коэффициента сжимаемости газа производится по ГОСТ 30319.2 (GERG91mod и NX19mod). Давление газа и коэффициент сжимаемости могут быть приняты за условно-постоянные параметры и вводиться в установку как фиксированные значения физических величин.

Установки поверочные СПУ-3М-100 имеют в своем составе:

-    преобразователь расхода (далее ПР);

-    чувствительный элемент для измерения давления;

-    чувствительный элемент для измерения температуры;

-    вычислитель расхода (далее ВР) с показывающим устройством, отображающим информацию о результатах измерений объема (объемного расхода), температуры и давления поверочной среды, и осуществляющий архивирование в энергонезависимой памяти, а также передачу архивной информации и параметров настройки на принтер (при его наличии);

-    аккумуляторную батарею;

-    зарядное устройство.

В архив записываются и могут быть распечатаны:

-    тип, заводской номер установки;

-    протокол поверки (с индивидуальным номером для каждого поверяемого счетчика (расходомера) газа, с указанием даты и времени проведения поверки);

-    значения объема, температуры, давления поверочной среды;

-    значения погрешности полученной при поверке счетчика (расходомера) газа.

В зависимости от минимального воспроизводимого расхода установки поверочные СПУ-3М-100 выпускаются в трех модификациях:

-    СПУ-3М-100-1 - диапазон воспроизводимых поверочных расходов от 0,1 до 100 м1/ч;

-    СПУ-3М-100-4 - диапазон воспроизводимых поверочных расходов от 0,04 до 100 м3/ч;

СПУ-3М-100-25 - диапазон воспроизводимых поверочных расходов от 0,025

до 100 м /ч.

Пломбирование установок поверочных СПУ-3М-100 и обозначение мест для нанесения поверительных клейм в целях предотвращения несанкционированной настройки и вмешательства осуществляется в соответствии со схемой на рисунке 2.

Г    '^Trrwr-irwr-j.ri    ~ I    "|Г;,П    V*

' [>|ВДМйВЯЯЕП| 3 |    Ми» I ■"'

~~ ............ —li

© © о

пу

х-=х*1

А.

\ -е=

аООс

Программное обеспечение

Программное обеспечение (ПО) установок поверочных СПУ-3М-100 используется для измерения объемного расхода и объема газа в рабочих условиях, вычисления объемного расхода и объема газа при стандартных условиях, передачи результатов измерений, настройки, самодиагностики установок и архивирования измеренных данных. Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014. При настройке и калибровке на заводе-изготовителе устанавливается ПО, которое защищено от несанкционированного доступа паролем, а также механическим опломбированием. Интерфейсы для изменения/модификации кода и параметров метрологически значимых модулей отсутствуют.

Технические характеристики

Основные метрологические и технические характеристики установок поверочных СПУ-3М-100 приведены в таблице 2.

Таблица 2

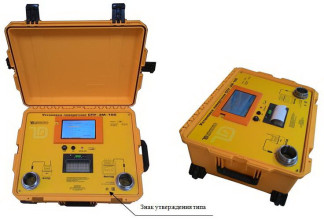

Знак утверждения типа

наносится на лицевую панель установки методом аппликации и в центр титульных листов руководства по эксплуатации и паспорта типографским способом.

Комплектность

Комплект поставки установок приведен в таблице 3.

Таблица 3

Поверка

осуществляется по документу МП 0311-2-2015 «Инструкция. ГСИ. Установки поверочные СПУ-3М-100. Методика поверки», утвержденному ФГУП «ВНИИР» 09 сентября 2015 г.

Основные средства поверки:

- государственный первичный эталон единиц объёмного и массового расходов газа ГЭТ 118 - 2013, диапазон от310-3 до 1,6104 м3/ч; СКО 3,510-4, НСП 410-4;

-    частотомер электронный Ф 5041, диапазон от 0,1 Гц до 200 МГц, пределы относительной погрешности ± 3 10 ;

-    калибратор давления портативный Метран-517, диапазон от минус 100 кПа до 60 МПа, пределы относительной погрешности от ± 0,02 % до ± 0,1 %;

-    термостат жидкостный «ТЕРМОТЕСТ-100», диапазон от минус 30 до плюс 100 °С, нестабильность поддержания температуры в течение 1 часа ± 0,01 °С;

-    эталонный термометр ЭТС-100, диапазон от минус 196 °С до 0 °С, 3 разряд;

-    эталонный термометр ЭТС-100, диапазон от 0 °С до плюс 660 °С, 3 разряд;

-    термометр СП-95, диапазон от 10 °С до 35 °С, пределы абсолютной погрешности

± 0,2 °С

Сведения о методах измерений

Методы измерений содержится в документе ТУАС.407369.002 РЭ «Установка поверочная СПУ-3М-100. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к установкам поверочным СПУ-3М-100

1.    ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода газа.

2.    ТУ 4381-023-70670506-2015 «Установка поверочная СПУ-3М-100. Технические условия».
