Установки для поверки счетчиков газа 551031М, 551031М-01, 62123-15

Назначение

Установки для поверки счетчиков газа    типов 551031М,    551031 М-01 (далее -

установки) предназначены для воспроизведения    расхода воздуха    и измерения периода следования импульсов при поверке счётчиков газа.

Описание

Принцип действия установок основан на постоянстве расхода воздуха, проходящего через критические микросопла при создании во входящей в состав установки вакуумной камере давления величиной от минус 0,6 до минус 0,8 кгс/см2.

Установка представляет собой конструкцию, состоящую из последовательно соединённых измерительного участка, позволяющего подключать до 6 поверяемых счётчиков газа, комплекта критических микросопел (11 шт. - для установки 551031М или 14 шт. - для установки 551031М-01) и вакуумной камеры. В состав измерительного участка входят датчики давления, выдающие информацию о перепадах давления в поверяемых счётчиках, давлении в вакуумной камере, и атмосферном давлении, а также датчики температуры, установленные на выходе из счётчиков и на входе критических микросопел. Температурные датчики и датчики давления, совместно с персональным компьютером и установленным на нем программным обеспечением образуют каналы измерения температуры и давления соответственно.

Через поверяемые газовые счётчики пропускается фиксированный объём воздуха, определяемый расчетным путем исходя из параметров критических микросопел и задаваемого установкой времени пропускания. Измеренный поверяемыми счётчиками объём воздуха сравнивается с объёмом, полученным расчетным путем. Съём информации с поверяемых счётчиков может осуществляется двумя способами:

-    визуально - считывая показания счётчиков с отсчётного устройства;

-    автоматически - при наличии у счётчика импульсного выхода.

Расчет объёма воздуха и погрешности поверяемых счётчиков производятся автоматически.

Установки типа 551031М-01 отличаются диапазоном воспроизводимых расходов.

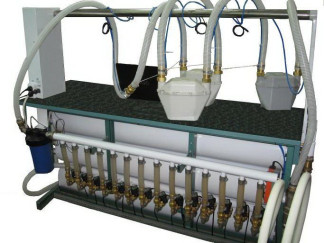

Общий вид установки для поверки счетчиков газа типов 551031М, 551031 М-01 и места нанесения поверительных клейм представлены на рисунках 1 и 2.

Программное обеспечение

Программное обеспечение (ПО) установки состоит из встроенного ПО и ПО для персонального компьютера.

Функции встроенного ПО:

•    преобразование сигналов датчиков измерительных каналов температуры и давления в цифровой вид;

•    управление блоком эталонных критических микросопел;

•    управление каналом задания временного интервала;

•    преобразование значения периода следования импульсов поверяемых счётчиков в цифровой вид;

•    хранение калибровочных коэффициентов.

Функции ПО для персонального компьютера:

•    реализация интерфейса пользователя;

•    определение метрологических характеристик поверяемых счетчиков (определение относительной погрешности счетчиков, поверку счетчиков по заданному объему на минимальном расходе, поверку счетчиков с использованием импульсного выхода);

•    формирование протоколов поверки;

•    поверка измерительных каналов установки (давления, температуры, задания временного интервала и периода следования импульсов).

Защита программного обеспечения от непреднамеренных и преднамеренных действий соответствует среднему уровню защиты по Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

1.    Установки обеспечивают диапазон воспроизводимых расходов, м1/ч:

-    установка 551031М    от 0,016 до 16;

-    установка 551031М-01    от 0,016 до 40.

2.    Пределы допускаемой относительной погрешности установок, %,

не более    ± 0,5 (± 0,33)*.

* в скобках указана погрешность установки при заказе критических микросопел с погрешностью воспроизведения расхода 0,25% (Поставка осуществляется по согласованию с Заказчиком).

Таблица 2 - Погрешности измерения параметров температуры, давления и периода следования импульсов_

* Измеритель влажности поставляется по согласованию с заказчиком

4.    Установки позволяют подключать до 6 поверяемых счётчиков газа одновременно.

5.    Установки допускают непрерывную работу в рабочих условиях применения в течение времени не менее 8 ч при сохранении своих технических характеристик.

6.    Установки сохраняют свои технические характеристики в пределах норм, при питании от сети переменного тока напряжением (220 ± 22) В, (380 ± 38) В и частотой 49-51 Гц.

7.    Условия эксплуатации установок:

-    температура окружающего воздуха 20±5 °С;

-    относительная влажность воздуха от 30 до 80 %;

-    атмосферное давление от 84 до 106,7 кПа.

-    отсутствие в воздухе помещения паров кислот и щелочей, агрессивных газов и других вредных примесей.

8.    Мощность, потребляемая установкой от сети питания при номинальном напряжении, не превышает значения 2,7 кВт.

9.    Средняя наработка на отказ не менее 10000 ч.

10.    Габаритные размеры, (ШхВхГ), не более: 2150x1700x750 мм.

11.    Масса не более 370 кг.

Комплектность

представлена в таблице 3.

Поверка

осуществляется по документу МП 62123-15 «Установки для поверки счетчиков газа типов 551031М, 551031М-01. Методика поверки», утвержденному ГЦИ СИ ФБУ «Краснодарский ЦСМ» 18 апреля 2015 г.

Основные средства поверки приведены в таблице 4.

Таблица 4 - Основные средства поверки

Сведения о методах измерений

Методика измерения параметров температуры, давления и периода следования импульсов описана в разделе 15 «Программное обеспечение» документа «Установка для поверки счетчиков газа типа 551031М. Паспорт» («Установка для поверки счетчиков газа типа 551031 М-01. Паспорт»).

Нормативные и технические документы, устанавливающие требования к установкам для поверки счетчиков газа типов 551031М, 551031М-01

ГОСТ 8.324-2002 «Государственная система обеспечения единства измерений. Счетчики газа. Методика поверки».

ГОСТ Р 50818-95 «Счетчики газа объемные диафрагменные. Общие технические требования и методы испытаний».

ГОСТ Р 8.618-2014 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объемного и массового расходов газа».

ТУ 4213-003-69763817-2015 «Установки для поверки счетчиков газа типов 551031М, 551031 М-01. Технические условия».
