| Номер в госреестре | 62124-15 |
| Наименование СИ | Системы видеоизмерительные консольного типа |
| Обозначение типа СИ | OGP серий Apex, Apex Micro, ATS, Fusion, CNC, Sprint MVP, Snap, Vantage, Zip Lite, Zip и ZIP Advance |
| Изготовитель | "Quality Vision International, Inc.", США |
| Год регистрации | 2015 |
| Срок свидетельства | 30.10.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы видеоизмерительные консольного типа OGP серий Apex, Apex Micro, ATS, Fusion, CNC, Sprint MVP, Snap, Vantage, Zip Lite, Zip и ZIP Advance (далее приборы) предназначены для измерений геометрических размеров, отклонения формы и расположения поверхностей элементов деталей.
Принцип работы систем видеоизмерительных консольного типа OGP серий Apex, Apex Micro, ATS, Fusion, CNC, Sprint MVP, Vantage, Zip Lite, Zip и ZIP Advance основан на считывании с измерительных шкал значений по осям X, Y, Z положения оптоэлектронного измерительного блока. При измерениях по оси Z предусмотрена функция автофокусировки. Опционально приборы могут быть оснащены контактными (Renishaw TP-20, TP-200), бесконтактными оптическими датчиками (лазерные датчики QWI DRS, Telestar TTL).
Принцип измерений системы видеоизмерительной консольного типа OGP модификации Snap основан на использовании технологии оптического проецирования, с помощью которой изображение объекта, расположенного на измерительном столе, проецируется на объектив оптоэлектронного измерительного блока.
Модификации систем видеоизмерительных консольного типа OGP отличаются конструкцией стола, колонны и типами подсветки.
Приборы серии Sprint MVP в зависимости от диапазонов измерений выпускаются 9 модификаций (табл. 2-3).
Приборы серии CNC в зависимости от диапазонов измерений выпускаются двух модификаций (табл. 3).
Приборы серии Zip Lite в зависимости от диапазонов измерений выпускаются трех модификаций (табл. 4).
Приборы серии Zip в зависимости от диапазонов измерений выпускаются четырех модификаций (табл. 4-5).
Приборы серии Zip Advance в зависимости от диапазонов измерений выпускаются двух модификаций (табл. 5).
Приборы серии Vantage в зависимости от диапазонов измерений выпускаются одной модификацией - Vantage 250. Модификацию Vantage 250 оснащают дополнительной измерительной шкалой с разрешением 0,05 мкм (табл. 5).
Приборы серии ATS в зависимости от диапазонов измерений выпускаются четырех модификаций (табл. 6).
Приборы серии Apex Micro в зависимости от диапазонов измерений выпускаются двух модификаций (табл. 6).
Приборы серии Apex в зависимости от диапазонов измерений выпускаются двух модификаций (табл. 7).
Приборы серии Snap в зависимости от диапазонов измерений выпускаются трех модификаций (табл. 7).
Приборы серии Fusion в зависимости от диапазонов измерений выпускаются одной модификации(табл. 7).
Приборы консольного типа OGP состоят из гранитного основания, предметного стола, вертикальной колонны с оптоэлектронным измерительным блоком, включающим осветитель,
оптическую систему и датчик, вычислительного блока, блока программного управления (далее по тексту - ЧПУ) и персонального компьютера (ПК). Конструктивно приборы модификации Snap отличаются от остальных модификаций отсутствием измерительных шкал по осям X, Y, Z.
Измерения проводятся в ручном и автоматическом режимах. В автоматическом режиме управление осуществляется с помощью компьютера. В процессе работы прибора на экран монитора выводится программа измерения, CAD модель, изображение измеряемой детали, окна настроек и средств измерения.

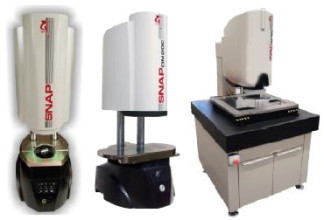

Рисунок 1 - Системы видео измерительные: а) Snap; б) Snap DM200; в) Snap DM350
Системы видеоизмерительные консольного типа OGP оснащены программным обеспечением Measure-X или/и MeasureMind 3D (в зависимости от модификации), которое управляет подсветкой и масштабированием, функцией автофокусировки, автоматическим обнаружением границ и контуров, корректировки модели видимого объекта, измерением расстояний и углов, построения объектов (проекции, пересечения), контактными измерениями двумерных и трехмерных элементов, отображения на экране изображения с видеокамеры. Вычислительный алгоритм ПО расположен в заранее скомпилированных бинарных файлах и не может быть модифицирован. ПО блокирует редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты.
Таблица 1 - Идентификационные данные программного обеспечения систем видеоизмерительных Console_
| Идентиф икационное наименование ПО | Номер версии (идентификационный номер ПО) | Цифровой идентификатор ПО | Другие идентификационные данные (если имеются) |
| Measure-X | 5.2.21.0 | 148b2526dc81b71d74de6704405da94d | MD5 |
| MeasureMind 3D | 1.0.1.0 | 23afa412158e0ac8ee05275d53a4dbcc | MD5 |
| Zone 3 | 3.1.0 | 62ae5782f80eb50438d276ca57fc34fa | MD5 |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является программный ключ. HASP (программа, направленная на борьбу с нарушением авторских прав (на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Защита ПО соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические и технические характеристики систем видеоизмерительных Sprint MVP
| Sprint MVP | ||||||
| Модификация | 200* | 200* | 250* | 250* | 300* | 300* |
| Диапазон измерений, мм - По оси X - По оси Y - По оси Z | От 0 до 200 От 0 до 150 От 0 до 150 | От 0 до 200 От 0 до 150 От 100 до 250 | От 0 до 300 От 0 до 150 От 0 до 150 | От 0 до 300 От 0 до 150 От 100 до 250 | От 0 до 300 От 0 до 300 От 0 до 150 | От 0 до 300 От 0 до 300 От 100 до 250 |
| Пределы допускаемой абсолютной погрешности линейных измерений по осям X и Y, мкм (L в мм) | ± (1,8+4L/1000) | ± (1,8+6L/1000) | ± (1,8+6L/1000) | |||
| Пределы допускаемой абсолютной погрешности линейных измерений в плоскости осей XY, мкм (L в мм) | ± (2,5+4L/1000) | ± (2,5+6L/1000) | ± (2,5+6L/1000) | |||
| Пределы допускаемой абсолютной погрешности линейных измерений по оси Z, мкм (L в мм) -Оптический датчик - Контактный датчик - Лазерный датчик DRS, TeleStar - Лазерный датчик TTL | ± (3,8+8L/1000) | ± (3,8+8L/1000) | ± (3,8+8L/1000) | |||
| Разрешение измерительных шкал, мкм | 0,5 | 0,5 | 0,5 | |||
| Масса, не более, кг | 115 | 165 | 120 | 170 | 140 | 190 |
| Г абаритные размеры, мм, не более - длина - ширина - высота | 625 665 870 | 625 665 1000 | 850 665 870 | 850 665 1000 | 960 850 870 | 960 850 1000 |
| Sprint MVP | C! | NC | |||
| Модификация | 400* | 400* | 600 | 250* | 250* |
| Диапазон измерений, мм - По оси X - По оси Y - По оси Z | От 0 до 450 От 0 до 450 От 0 до 150 | От 0 до 450 От 0 до 450 От 0 до 300 | От 0 до 610 От 0 до 450 От 0 до 150 | От 0 до 250 От 0 до 150 От 0 до 200 | От 0 до 300 От 0 до 150 От 0 до 200 |
| Пределы допускаемой абсолютной погрешности линейных измерений по осям X и Y, мкм (L в мм) | ± (2,2+8L/1000) | ± (2,6+8L/1000) | ± (1,8+5L/1000) | ||
| Пределы допускаемой абсолютной погрешности линейных измерений в плоскости осей XY, мкм (L в мм) | ± (3,0+8L/1000) | ± (3,5+8L/1000) | ± (2,5+5L/1000) | ||
| Пределы допускаемой абсолютной погрешности линейных измерений по оси Z, мкм (L в мм) -Оптический датчик - Контактный датчик - Лазерный датчик DRS, TeleStar - Лазерный датчик TTL | ± (4,0+8L/1000) | ± (3,8+8L/1000) | ± (3,0+5L/1000) ± (2,0+5L/1000) ± (2,0+5L/1000) ± (2,0+5L/1000) | ||
| Разрешение измерительных шкал, мкм | 0,5 | 0,5 | 0,5 | ||
| Масса, не более, кг | 980 | 1180 | 980 | 120 | 150 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 1650 1160 1632 | 1650 1160 2100 | 1650 1310 1632 | 840 880 940 | 840 930 1080 |
| ZIP Lite | ZIP | ||||
| Модификация | 250* | 250* | 300 | 250* | 250* |
| Диапазон измерений, мм - По оси X - По оси Y - По оси Z | От 0 до 250 От 0 до 150 От 0 до 150 | От 0 до 300 От 0 до 150 От 0 до 150 | От 0 до 300 От 0 до 300 От 0 до 150 | От 0 до 250 От 0 до 150 От 0 до 150 | От 0 до 300 От 0 до 150 От 0 до 150 |
| Пределы допускаемой абсолютной погрешности линейных измерений по осям X и Y, мкм (L в мм) | ± (1,5+6L/1000) | ± (1,5+8L/1000) | ± (1,8+8L/1000) | ± (1,3+6L/1000) | |
| Пределы допускаемой абсолютной погрешности линейных измерений в плоскости осей XY, мкм (L в мм) | ± (2,0+6L/1000) | ± (2,0+8L/1000) | ± (2,5+8L/1000) | ± (1,8+6L/1000) | |
| Пределы допускаемой абсолютной погрешности линейных измерений по оси Z, мкм (L в мм) -Оптический датчик - Контактный датчик - Лазерный датчик DRS, TeleStar - Лазерный датчик TTL | ± (3,5+6L/1000) ± (2,5+6L/1000) ± (2,5+6L/1000) | ± (3,5+6L/1000) ± (2,5+6L/1000) ± (2,5+6L/1000) | ± (2,5+5L/1000) ± (1,4+5L/1000) ± (1,4+5L/1000) ± (2,0+5L/1000) | ||
| Разрешение измерительных шкал, мкм | 0,5 | 0,5 | 0,1 | ||
| Масса, не более, кг | 128 | 165 | 175 | 120 | 150 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 580 560 870 | 580 760 870 | 960 760 870 | 740 865 825 | 740 915 825 |
| Z] | [P | ZIP Advance | Vantage | |||
| Модификация | 300* | 300* | 250* | 250* | 250 | 250 с опцией VAN-HRS25 |
| Диапазон измерений, мм - По оси X - По оси Y - По оси Z | От 0 до 300 От 0 до 300 От 0 до 200 | От 0 до 300 От 0 до 300 От 0 до 300 | От 0 до 250 От 0 до 150 От 0 до 200 | От 0 до 300 От 0 до 150 От 0 до 200 | От 0 до 300 От 0 до 150 От 0 до 200 | От 0 до 300 От 0 до 150 От 0 до 200 |
| Пределы допускаемой абсолютной погрешности линейных измерений по осям X и Y, мкм (L в мм) | ± (1,1+5L/1000) | ± (0,8+6L/1000) | ± (1,3+4L/1000) | ± (0,8+6L/1000) | ||
| Пределы допускаемой абсолютной погрешности линейных измерений в плоскости осей XY, мкм (L в мм) | ± (1,5+5L/1000) | ± (1,0+6L/1000) | ± (1,8+4L/1000) | ± (1,0+6L/1000) | ||
| Пределы допускаемой абсолютной погрешности линейных измерений по оси Z, мкм (L в мм) -Оптический датчик - Контактный датчик - Лазерный датчик DRS, TeleStar - Лазерный датчик TTL | ± (2,5+5L/1000) ± (1,4+5L/1000) ± (1,4+5L/1000) ± (2,0+5L/1000) | ± (2,5+5L/1000) ± (1,4+5L/1000) ± (1,4+5L/1000) ± (2,0+5L/1000) | ± (2,5+5L/1000) ± (1,5+5L/1000) ± (1,5+5L/1000) | ± (2,5+5L/1000) ± (1,5+5L/1000) ± (1,5+5L/1000) | ||
| Разрешение измерительных шкал, мкм | 0,1 | 0,05 | 0,1 | 0,05 | ||
| Масса, не более, кг | 750 | 920 | 120 | 150 | 162 | 163 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 1060 1010 1800 | 1060 1010 1950 | 740 865 825 | 740 915 825 | 740 915 970 | 740 915 970 |
| ATS | Apex | Micro | |||||
| Модификация | 700* | 700* | 800* | 800* | 200* | 200* | |
| Диапазон измерений, мм - По оси X - По оси Y - По оси Z | От 0 до 610 От 0 до 610 От 0 до 200 | От 0 до 610 От 0 до 610 От 0 до 400 | От 0 до 760 От 0 до 610 От 0 до 200 | От 0 до 760 От 0 до 610 От 0 до 400 | От 0 до 200 От 0 до 200 От 0 до 100 | От 0 до 300 От 0 до 200 От 0 до 150 | |
| Пределы допускаемой абсолютной погрешности линейных измерений по осям X и Y, мкм (L в мм) | ± (1,1+3L/1000) | ± (1,1+3L/1000) | ± (0,6+2L/1000) | ± (0,8+4L/1000) | |||
| Пределы допускаемой абсолютной погрешности линейных измерений в плоскости осей XY, мкм (L в мм) | ± (1,5+3L/1000) | ± (1,5+3L/1000) | ± (0,8+2L/1000) | ± (1,0+4L/1000) | |||
| Пределы допускаемой абсолютной погрешности линейных измерений по оси Z, мкм (L в мм) -Оптический датчик - Контактный датчик - Лазерный датчик DRS, TeleStar - Лазерный датчик TTL | ± (2,5+5L/1000) ± (1,4+5L/1000) ± (1,4+5L/1000) ± (1,5+5L/1000) | ± (2,5+5L/1000) ± (1,4+5L/1000) ± (1,4+5L/1000) ± (1,5+5L/1000) | ± (1,5+5L/1000) ± (1,0+5L/1000) ± (1,0+5L/1000) ± (1,0+5L/1000) | ||||
| Разрешение измерительных шкал, мкм | 0,1 | 0,1 | 0,05 | ||||
| Масса, не более, кг | 2955 | 3200 | 3250 | 3500 | 1450 | 1780 | |
| Габаритные размеры, мм, не более - длина - ширина - высота | 1730 1630 1780 | 1730 1630 2030 | 1730 1630 1780 | 1730 1630 2030 | 990 1070 1810 | 1100 1070 1900 | |
| Apex | Snap* | Fusion | |||||
| Модификация | 200* | 200* | Snap | DM200* | DM350* | 400 | |
| Диапазон измерений, мм | |||||||
| - По оси X | От 0 до 200 | От 0 до 300 | От 0 до 78 | От 0 до 250 | От 0 до 350 | От 0 до 400 | |
| - По оси Y | От 0 до 200 | От 0 до 200 | От 0 до 78 | От 0 до 100 | От 0 до 350 | От 0 до 300 | |
| - По оси Z | От 0 до 100 | От 0 до 150 | - | - | - | От 0 до 250 | |
| Пределы допускаемой абсолютной | |||||||
| погрешности линейных измерений | ± (0,8+2L/1000) | ± (0,8+4L/1000) | ± (3,6+6,6L/1000) | ± (3,6+6,6L/1000) | ± (2,3+8L/1000) | ± (1,7+6L/1000) | |
| по осям X и Y, мкм (L в мм) | |||||||
| Пределы допускаемой абсолютной | |||||||
| погрешности линейных измерений | ± (1,0+2L/1000) | ± (1,0+4L/1000) | ± (5,0+6,6L/1000) | ± (5,0+6,6L/1000) | ± (3,0+8L/1000) | ± (2,2+6L/1000) | |
| в плоскости осей XY, мкм (L в мм) | |||||||
| Пределы допускаемой абсолютной | |||||||
| погрешности линейных измерений | |||||||
| по оси Z, мкм (L в мм) | |||||||
| -Оптический датчик | ± (1,5+5L/1000) | - | - | - | ± (2,5+5L/1000) | ||
| - Контактный датчик | ± (1,4+6L/1000) | - | - | - | ± (2,0+5L/1000) | ||
| - Лазерный датчик DRS, TeleStar | ± (1,4+6L/1000) | - | - | - | ± (2,0+5L/1000) | ||
| - Лазерный датчик TTL | ± (1,4+6L/1000) | - | - | - | - | ||
| Разрешение измерительных шкал, | 0,05 | 0,1 | |||||
| мкм | |||||||
| Масса, не более, кг | 1450 | 1780 | 44 | 56 | 980 | 1900 | |
| Габаритные размеры, мм, не более | |||||||
| - длина | 990 | 1100 | 420 | 610 | 1458 | 1700 | |
| - ширина | 1070 | 1070 | 340 | 610 | 1135 | 1500 | |
| - высота | 1810 | 1900 | 870 | 880 | 1918 | 2500 | |
| Диапазон рабочих температур | о от 15 до 30 С |
| Относительная влажность воздуха | от 30 до 80 % |
| Источник питания | 100-240 В ± 10 % 50/60 Гц |
| Потребляемая мощность | 1500 В-А |
наносится на титульный лист (в правом верхнем углу) руководства по эксплуатации типографским способом, а также на боковую часть станины системы методом наклейки.
Таблица 8 - Комплектность средств измерений
| Наименование | Кол-во | Примечание |
| Система видеоизмерительная консольного типа OGP | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | 1 экз. |
осуществляется в соответствии с документом МП 62124-15 «Системы видеоизмерительные консольного типа OGP серий Apex, Apex Micro, ATS, Fusion, CNC, Sprint MVP, Snap, Vantage, Zip Lite, Zip и ZIP Advance. Методика поверки» разработанным и утвержденным ФГУП «ВНИИМС» в июне 2015 г.
Основные средства поверки:
- меры длины концевые 3-го разряда по ГОСТ Р 8.763-2011;
- меры длины штриховые (стеклянные) 2-го разряда по ГОСТ Р 8.763-2011.
Метод измерений изложен в документах «Системы видеоизмерительные консольного типа OGP серий Apex, Apex Micro, ATS, Fusion, CNC, Sprint MVP, Snap, Vantage, Zip Lite, Zip и ZIP Advance. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к системам видеоизмерительным консольного типа OGP серий Apex, Apex Micro, ATS, Fusion, CNC, Sprint MVP, Snap, Vantage, Zip Lite, Zip и ZIP Advance
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1-10-9 .. .50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Техническая документация фирмы - изготовителя.
