Газоанализаторы диоксида углерода ПКУ-4 мод. ПКУ-4 В, ПКУ-4 Н, ПКУ-4 / Х, 62127-15

Назначение

Газоанализаторы диоксида углерода ПКУ-4 модификаций ПКУ-4 В, ПКУ-4 Н, ПКУ-4 / Х предназначены для измерений объемной доли диоксида углерода в неагрессивных газовых смесях.

Описание

Газоанализаторы диоксида углерода ПКУ-4 модификаций ПКУ-4 В, ПКУ-4 Н, ПКУ-4 / Х (далее - газоанализаторы) представляют собой малогабаритные автоматические приборы непрерывного действия.

Принцип действия газоанализаторов оптический инфракрасный.

Способ отбора пробы - диффузионный или принудительный, с помощью встроенного побудителя расхода или за счет избыточного давления в точке отбора пробы.

Выпускаются три модификации газоанализаторов:

-    ПКУ-4 В - переносной, одноканальный, одноблочный, со встроенным датчиком, с цифровой индикацией показаний, с функцией электронного регистратора;

-    ПКУ-4 Н - переносной, одноканальный, с выносным датчиком, с цифровой индикацией показаний, с функцией электронного регистратора.

-    ПКУ-4 / Х - стационарный, многоканальный, где Х - количество измерительных каналов (до 8), с выносным датчиком (датчиками), с цифровой индикацией показаний, с функцией электронного регистратора, с функцией регулирования.

Кроме того, каждая модификация выпускается в нескольких исполнениях, перечень модификаций и исполнений и их основные конструктивные особенности приведены в таблице 1.

Таблица 1 - Конструктивные особенности модификаций и исполнений газоанализаторов

всего листов 11

Газоанализаторы имеют выходные сигналы:

-    показания цифрового дисплея (жидкокристаллического или светодиодного);

-    цифровой выход, интерфейс RS-232, RS-485, USB, Ethernet;

-    аналоговый выход по току 4.. .20 мА, 0.. .5 мА, 0..20 мА, только для ПКУ-4 /Х.

Газоанализаторы обеспечивают звуковую и световую сигнализацию о достижении объемной долей диоксида углерода двух настраиваемых порогов срабатывания.

Газоанализаторы выполняют следующие основные функции:

-    измерения объемной доли диоксида углерода;

-    световой и звуковой сигнализации достижения установленных пороговых значений;

-    электронного регистратора;

-    регулирования (только для ПКУ-4 /Х).

Газоанализаторы выполнены в общепромышленном исполнении. Степень защиты от проникновения воды, пыли и посторонних твердых частиц не ниже IP 40 по ГОСТ 14254-96.

Внешний вид газоанализаторов приведен на рисунках 1 - 3. Место и способ опломбирования выносного измерительного преобразователя газоанализатора приведено на рисунке 4.

в) исполнение ПКУ-4 В-П-Д

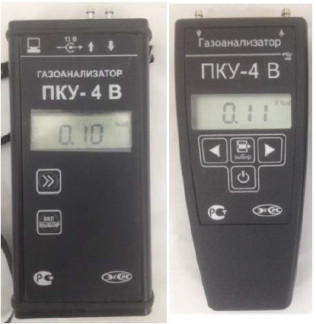

Рисунок 1 - Газоанализаторы диоксида углерода ПКУ-4 модификации ПКУ-4 В исполнений ПКУ-

4 В-М, ПКУ-4 В-П, ПКУ-4 В-М-Т, ПКУ-4 В-П-Д, внешний вид

г) исполнение ПКУ-4 /2-Т (двухканальный, на фото показан только один измерительный преобразователь)

Рисунок 4 - Опломбировка выносного измерительного преобразователя газоанализатора ПКУ-4 Н Программное обеспечение

Газоанализаторы имеют следующие виды программного обеспечения:

-    встроенное;

-    автономное «Eksis Visual Lab», далее «EVL».

Встроенное программное обеспечение разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны и идентифицируется при включении газоанализатора путем вывода на дисплей номера версии.

Встроенное ПО обеспечивает следующие основные функции:

-    обработку и передачу измерительной информации от первичного измерительного преобразователя (сенсора);

-    отображение результатов измерений на дисплее;

-    формирование выходных аналогового и цифрового сигналов;

-    формирование релейного выходного сигнала;

-    самодиагностику аппаратной части газоанализатора;

-    корректировку нулевых показаний и чувствительности.

Встроенное ПО газоанализатора реализует следующие расчетные алгоритмы:

1)    вычисление значений содержания определяемых компонентов в анализируемой среде по данным от первичного измерительного преобразователя;

2)    вычисление значений выходного аналогового сигнала;

3)    сравнение результатов измерений с предварительно заданным пороговым уровнем и формирование релейного выходного сигнала в случае превышения порогового значения;

4)    непрерывную самодиагностику аппаратной части газоанализатора.

Автономное программное обеспечение «EVL» устанавливается на персональный компьютер под управлением операционной системы Microsoft Windows XP/7/8.

Программное обеспечение «EVL» выполняет следующие функции:

-    непрерывный мониторинг текущих измерений и состояния приборов в сети;

-    контроль выхода измеряемых параметров за пределы заданных пороговых зон;

-    сохранение значений контролируемых параметров в базе данных;

-    хранение и просмотр базы данных в графическом и табличном виде;

-    печать и экспорт данных;

-    формирование автоматических отчётов за определенный период времени. Идентификационные данные ПО газоанализаторов приведены в таблице 2.

Таблица 2

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.

Лист № 8 всего листов 11

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты по Р 50.2.077—2014 встроенного программного обеспечения соответствует уровню «средний», автономного ПО - «низкий».

Технические характеристики

1) Диапазоны измерений объемной доли диоксида углерода и пределы допускаемой основной абсолютной погрешности приведены в таблице 3.

Таблица 3

2)    Предел допускаемой вариации выходного сигнала газоанализатора,

в долях от предела допускаемой основной абсолютной погрешности    0,5

3)    Пределы допускаемой дополнительной погрешности газоанализатора от изменения температуры окружающей и анализируемой сред на каждые 10 oC от условий, при которых проводилось определение основной погрешности, в долях от предела допускаемой основной

абсолютной погрешности    0,6

4)    Пределы допускаемой дополнительной погрешности газоанализатора от изменения давления окружающей и анализируемой сред на каждые 3,3 кПа от условий, при которых проводилось определение основной погрешности, в долях от предела допускаемой основной

абсолютной погрешности    0,64

5)    Пределы допускаемой дополнительной погрешности газоанализатора от изменения относительной влажности окружающей и анализируемой сред в пределах рабочих условий эксплуатации, в долях от

предела допускаемой основной абсолютной погрешности    1,0

6)    Предел допускаемого времени установления показаний Т0,9д, с    60

7)    Время прогрева газоанализатора, мин, не более    5

8)    Предел допускаемого изменения выходного сигнала стационарного газоанализатора в течение 24 ч непрерывной работы, в долях от предела

допускаемой основной абсолютной погрешности    0,5

9)    Предел допускаемого изменения выходного сигнала переносного газоанализатора в течение 8 ч непрерывной работы, в долях от предела

допускаемой основной абсолютной погрешности    0,5

10)    Время непрерывной работы портативных газоанализаторов от

комплекта полностью заряженных аккумуляторов, ч, не менее    8

11)    Параметры электрического питания газоанализатора приведены в таблице 4.

12) Производительность встроенного побудителя расхода, дм /мин    0,3 ± 0,2

13) Габаритные размеры и масса газоанализаторов и/или их составных частей приведены в таблице 5.

Таблица 5

14) Средняя наработка на отказ газоанализатора, ч

модификации ПКУ-4 В, ПКУ-4 Н    5 000

модификация ПКУ-4 /Х    15 000

15) Средний срок службы газоанализатора, лет    5

Условия эксплуатации

-    диапазон температуры окружающей и анализируемой сред, oC    от минус 20 до плюс 50

-    диапазон атмосферного давления, кПа    от 84,0 до 106,7

-    относительная влажность при температуре 25 oC, %    от 10 до 95

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на корпус газоанализатора в виде наклейки.

Комплектность

Поверка

осуществляется по документу МП-242-1929-2015 "Газоанализаторы диоксида углерода ПКУ-4 модификаций ПКУ-4 В, ПКУ-4 Н, ПКУ-4 / Х. Методика поверки", разработанному и утвержденному ГЦИ СИ ФГУП "ВНИИМ им Д.И. Менделеева" «20» мая 2015 г.

Основные средства поверки:

-    стандартные образцы состава газовые смеси в баллонах под давлением диоксид углерода

- азот (ГСО 10241-2013) выпускаемые по ТУ 6-16-2956-92;

-    азот особой чистоты сорт 2 по ГОСТ 9293-74 в баллоне под давлением.

Сведения о методах измерений

Методики измерений приведены в документах «Руководство по эксплуатации и паспорт» ТФАП.413311.001 РЭ и ПС, ТФАП.413311.002 РЭ и ПС, ТФАП.413311.003 РЭ и ПС, ТФАП.413311.004 РЭ и ПС, ТФАП.413311.005 РЭ и ПС.

Нормативные и технические документы, устанавливающие требования к газоанализаторам диоксида углерода ПКУ-4 модификаций ПКУ-4 В, ПКУ-4 Н, ПКУ-4 / Х

1)    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

2)    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

3)    ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

4)    ТУ 4215-010-70203816-2015 Газоанализаторы диоксида углерода ПКУ-4 модификаций ПКУ-4 В, ПКУ-4 Н, ПКУ-4 / Х. Технические условия.
