| Номер в госреестре | 62131-15 |
| Наименование СИ | Измерители расстояния до дефекта трубы |
| Обозначение типа СИ | UltraWave LRT |
| Изготовитель | Компания "Olympus NDT, Inc.", Канада |
| Год регистрации | 2015 |
| Срок свидетельства | 30.10.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители расстояния до дефекта трубы UltraWave LRT (далее по тексту -измерители) предназначены для измерения расстояния от места установки кольца с преобразователями, расположенного на исследуемой трубе из стали или сплавов, до дефекта (трещины, коррозии и/или потери толщины основного металла) данной трубы при осуществлении сплошного неразрушающего контроля трубопроводов.
Принцип действия измерителей основан на акустическом эхо-методе неразрушающего контроля, заключающемся в создании направленных ультразвуковых волн различной частоты в контролируемом трубопроводе и приеме ультразвуковых волн, отраженных от дефектов, сварных соединений, границ труб и других отражателей.
Электронный блок формирует импульсы различной частоты для возбуждения преобразователей, объединенных в кольцо и установленных на трубу. Преобразователи, соединенные между собой в четыре или восемь отдельных групп (квадранты или октанты), располагаются по всей окружности контролируемой трубы и прижимаются к трубе фиксирующим ремнем с встроенной пневматической камерой. Преобразователи образуют крутильные волны, которые распространяются в две стороны от места установки кольца с преобразователями. Отраженные эхо-сигналы принимаются преобразователями, передаются в электронный блок для последующей обработки. Обработанные сигналы передаются на портативный компьютер для визуализации и проведения измерений. Соединение между электронным блоком и портативным компьютером осуществляется с помощью кабеля по стандарту Ethernet. Управление электронным блоком измерителей осуществляется с помощью программного обеспечения (ПО), установленного на портативном компьютере.

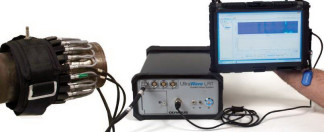

Фотография общего вида измерителей приведена на рисунке 1.
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Для предотвращения несанкционированного доступа измерители пломбируются на передней стороне электронного блока.
Управление электронным блоком, сбор данных, обработка результатов измерений осуществляется с помощью программного обеспечения (ПО) «UltraWave LRT», которое устанавливается на портативный компьютер.
Основные функции ПО «UltraWave LRT»:
- автоматическая диагностика всех компонентов системы;
- сбор данных, обработка и графическая визуализация;
- построение диаграмм и разверток на основе собранных данных;
- встроенные инструменты «лупа», «линейка», «F-скан», ВРЧ и другие для анализа результатов, распознавания дефектов и получения их подробной характеристики;
- мониторинг - наложение результатов контроля разных лет друг на друга для выявления мест с прогрессирующими дефектами;
- автоматическое формирование и печать отчетов.
Идентификационные признаки ПО измерителей соответствуют данным, приведенным в таблице 1.
Таблица 1
| Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| UltraWave LRT | 1.0R3 и выше | - | - |
Защита ПО измерителей от преднамеренных и непреднамеренных воздействий соответствует уровню «средний» согласно Р 50.2.077-2014.
Таблица 2
| Наименование характеристики | Значение |
| Диаметры контролируемых труб, мм | От 50 до 1420 |
| Минимальный размер выявляемого дефекта, % от площади поперечного сечения трубы | 5 |
| Диапазон измерений*, м: - новые трубы: - трубы с небольшой внутренней и внешней коррозией; - трубы с повышенной степенью коррозийного износа; - стандартные трубы изолированные фабричным способом (пенобетон, пенорезина и т.п.); - трубы с высокой степенью изоляции или в битумной изоляции | 0,75 - 182 0,75 - 50 0,75 - 30 0,75 - 20 0,75 - 8 |
| Пределы допускаемой относительной погрешности измерения расстояния до дефекта, % | ± 5 |
| Дискретность измерений, мм | 25 |
| Частотный диапазон, кГц | От 15 до 85 |
| Г абаритные размеры электронного блока (длина х ширина х высота), мм, не более | 405 х 285 х 150 |
| Масса электронного блока, кг, не более | 10 |
| Питание осуществляется: - от двух литий-ионных батарей с напряжением, В - от адаптера постоянного тока, подключенного к электросети с напряжением, В | 12 От 100 до 120 или от 200 до 240 |
| Максимальный потребляемый ток при напряжении питания 12 В, А, не более | 12 |
| Условия эксплуатации электронного блока: Температура окружающей среды, оС Относительная влажность воздуха при температуре 25 оС, % | От 0 до плюс 45 до 95 |
| * - указан суммарный диапазон измерений в обе стороны от кольца с преобразователями | |
наносится на титульный лист руководства по эксплуатации методом печати и на заднюю панель электронного блока измерителя методом наклеивания этикетки.
Таблица 3
| Наименование и условное обозначение | Количество |
| Электронный блок | 1 шт. |
| Кольцо с преобразователями* | 1 комплект |
| Портативный компьютер с установленным ПО | 1 шт. |
| Аппаратный ключ защиты HASP | 1 шт. |
| Аккумулятор | 2 шт. |
| Зарядное устройство | 1 шт. |
| Интерфейс проверки работы преобразователей | 1 шт. |
| Мультиметр | 1 шт. |
| Измерительная лента | 1 шт. |
| Отвертки и тиски | 1 комплект |
| Насос | 1 шт. |
| Кейс для транспортировки оборудования | 1 шт. |
| Скребки | 1 комплект |
| Белый маркер | 1 шт. |
| Рюкзак UltraWave LRT | 1 шт. |
| Руководство по эксплуатации на измеритель | 1 экз. |
| Руководство по эксплуатации на ПО | 1 экз. |
| Методика поверки | 1 экз. |
| * - Диаметр и количество колец в соответствии с заказом потребителя | |
осуществляется по документу МП 027.Д4-15 «ГСИ. Измерители расстояния до дефекта трубы UltraWave LRT. Методика поверки», утвержденному ФГУП «ВНИИОФИ» в июне 2015 года.
Основные средства поверки:
1 Рулетка измерительная металлическая Р20У3К. Номинальная длина шкалы 20 м. Допускаемое отклонение действительной длины ± [0,40 + 0,20(L-1)] мм, где L - число полных и неполных метров в отрезке.
2 Штангенциркуль ТТТТЩ-Т. Диапазон измерения от 0 - 300 мм. Пределы допускаемой абсолютной погрешности измерений ± 0,05 мм.
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации «Измерители расстояния до дефекта трубы UltraWave LRT. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к измерителям расстояния до дефекта трубы UltraWave LRT
Техническая документация компании «Olympus NDT, Inc.», Канада.
