Преобразователи сопротивлений ПС, 62134-15

Назначение

Преобразователь сопротивлений ПС предназначен для измерения сопротивления электрической цепи изделия, преобразования полученного значения в цифровой код, получения и передачи информации через последовательный интерфейс RS-485 к другому оборудованию.

Описание

1    Принцип действия преобразователя.

Контролируемая цепь (измеряемое сопротивление) подключается к преобразователю по четырехпроводной линии связи, что позволяет исключить влияние сопротивления измерительных проводов на результат измерения. Ток в измерительной цепи создает падение напряжения на измеряемом сопротивлении. Измеряя падение напряжения на сопротивлении при известном токе, преобразователь вычисляет значение сопротивления. Сигнал, поступающий на вход преобразователя, усиливается и преобразуется в цифровую форму с помощью АЦП. Цифровой сигнал обрабатывается микроконтроллером и получается значение сопротивления, поступающее на выход устройства. По команде от системы управления результат измерения поступает в канал связи.

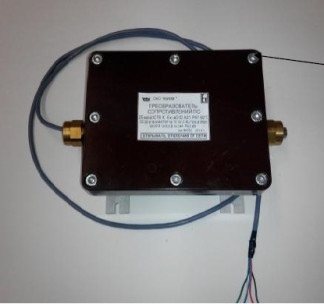

2    Преобразователь представляет собой герметичный взрывозащищенный корпус, в котором размещена плата. Ввод кабелей осуществляется через взрывозащищенные кабельные вводы. Ограничительные резисторы искробезопасных цепей, установлены на разъеме, расположенном во вводе кабельном и залиты компаундом. Кабельный ввод вместе с кабелем для подключения питания и RS485 также залит компаундом.

Преобразователь сопротивлений ПС имеет маркировку по взрывозащите 2Ехе|т]ПСТ6 Х, Ex 1аБ tD A21 IP67 60°C

В состав преобразователя входят:

-    корпус - коробка взрывозащищенная АКВ-05А;

-    плата    100-018.0377-00;

-    ввод кабельный ПС    200-018.0377-00;

-    ввод кабельный    300-018.0377-00.

Для предотвращения несанкционированного доступа к внутренним частям прибора внутрь головки крепежных винтов передней панели устанавливаются мастичная пломба, на которую наносится оттиск поверительного клейма.

Программное обеспечение

Работа преобразователя сопротивлений ПС во всех режимах осуществляется под управлением встроенного программного обеспечения (далее по тексту ПО) «Программа ПС». Возможность доступа к встроенному программному обеспечению, после установки аппаратной защиты в процессе изготовления прибора, отсутствует.

Передача результатов измерения от преобразователя на компьютер осуществляется с использованием вспомогательной программы «Конфигуратор ПС-МИС», с помощью которой задаются параметры связи преобразователя с компьютером.

Программа и параметры настройки модулей ввода сигналов хранятся в перепрограммируемом программном запоминающем устройстве (ППЗУ), не могут изменяться без применения специальных средств (пользователю не поставляются).

Идентификационные данные программного обеспечения представлены в таблице 1.

Таблица 1

Программное обеспечение на метрологические характеристики преобразователя

влияния не оказывает и имеет уровень защиты высокий в соответствии с Р 50.2.077-2014.

0.. .19,99

20.0..    .199,9 200.1999

Технические характеристики

Диапазоны измерения сопротивлений:

1    диапазон, Ом

2    диапазон, Ом

3    диапазон, Ом

4    диапазон, кОм

5    диапазон, кОм

Пределы допускаемой приведенной условиях, % от диапазона измерения

2.00.19.99

20,0.200,0

погрешности измерения сопротивления в рабочих ± 0,25

Время установления показаний, с, не более    3

Мощность размыкания в измерительной цепи в нормальном и аварийном режимах, мВт, не

более    60

Ток в измерительной цепи, мА, не более    2

Параметры искробезопасной измерительной цепи:

-    максимальное выходное напряжение Цо, В    5,5

-    максимальный выходной ток 1о, мА    2

-    максимальная выходная мощность Ро, мВт    3 Питание устройства

от источника постоянного тока, В    24 ± 2,4

Потребляемая мощность, В-А, не более    3

Условия эксплуатации:

-    температура окружающей среды, °С    +5. +40

-    относительная влажность воздуха при 35 °С и более

низких температурах без конденсации влаги, %, не более    80

-    атмосферное давление, кПа    66.107 Срок службы, лет, не менее 10 Габаритные размеры, мм 190*166*80 Масса, кг 3,5

Знак утверждения типа

наносится фотоспособом в правом верхнем углу фирменной таблички слева от знака Ех, закрепленной на корпусе преобразователя сопротивлений ПС, и методом штемпелевания на титульный лист руководства по эксплуатации «Преобразователь сопротивлений ПС» 000-018.0377-00РЭ.

Комплектность

Таблица 2

Поверка

осуществляется по документу 000-018.0377-00Д1 «Методика поверки. Преобразователь сопротивлений ПС», утвержденному ПАО «Машиностроительный завод» 25 мая 2015 года.

Основное поверочное оборудование:

-    магазин сопротивлений типа Р4831, диапазон воспроизведения электрического сопротивления от 0,1 до 111111,1 Ом, класс точности при использовании в качестве ММЭС 0,02/(2*10-6);

-    магазин сопротивлений типа Р40101, диапазон воспроизведения электрического сопротивления от 10 кОм до 9,99 МОм, класс точности 0,05.

Сведения о методах измерений

Методика (метод измерений) содержится в пункте 1.4 руководства по эксплуатации «Преобразователь сопротивлений ПС» 000-018.0377-00РЭ.

Нормативные и технические документы, устанавливающие требования к преобразователям сопротивлений ПС

Технические условия «Преобразователь сопротивлений ПС» 000-018.0377-00ТУ.
