| Номер в госреестре | 62135-15 |
| Наименование СИ | Каналы измерительные (электрическая часть) подсистемы автоматического регулирования и контроля стендовых систем (ПАРК) для проведения стендовых испытаний изделий ракетно-космической техники (РКТ) |
| Изготовитель | ФКП "НИЦ ракетно-космической промышленности" (РКП), г.Пересвет |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Каналы измерительные (электрическая часть) единичного экземпляра подсистемы автоматического регулирования и контроля стендовых систем (ПАРК) для проведения стендовых испытаний изделий ракетно-космической техники (РКТ) (далее - каналы измерительные) предназначены для измерений электрического сопротивления, напряжения и силы постоянного тока, частоты переменного тока, а также для сбора, преобразования, регистрации, обработки и визуального отображения информации от измерительных преобразователей ПАРК на испытательной станции ИС-102 ФКП «НИЦ РКП», г. Пересвет.
Принцип действия каналов измерительных основан на преобразовании аналоговых и частотных электрических сигналов, поступающих от датчиков давлений потенциометрического типа, термопреобразователей сопротивления, турбинных датчиков расходов и стендовых преобразователей, в частотно-импульсные сигналы с помощью устройств аналого-частотного преобразования, а также преобразования частоты с помощью быстродействующего 32 разрядного АЦП в цифровой код и обработкой информации в ПЭВМ, с последующей выдачей сигналов для решения задач по автоматическому регулированию и управлению ПАРК.
Каналы измерительные представляют собой совокупность каналов измерений относительного сопротивления потенциометрических датчиков давлений, каналов измерений электрического сопротивления резистивных датчиков температур, каналов измерений силы и напряжения постоянного тока и частоты переменного тока от стендовых преобразователей.
Конструктивно каналы измерительные смонтированы в 3-х шкафах (стойках) управления фирмы «RITTAL», где расположены преобразователи типа АЧП2.Ех, АЧП2-01.Ех, АЧП2-02.Ех, АЧП3-04.Ех, АЧП4-01.Ех, АЧП3.М-01, ПО1, модули распределения сигналов типа МРС1, адаптеры SW-МСКЧ и контроллеры управления и регистрации типа СИКОН-М1, с выходов которых по линии связи информация в формате сетевого интерфейса Ethernet поступает в локальную вычислительную сеть (ЛВС).
В ПЭВМ (IBM/PC) с помощью соответствующего программного обеспечения полученные данные обрабатываются, записываются на жесткий диск и одновременно выводятся на экраны мониторов.

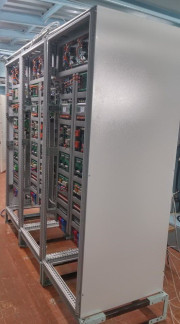

Общий вид стоек управления каналов измерительных ПАРК представлен на рисунке 1 (фотография сделана со снятыми со стоек передними дверцами).
Программное обеспечение (ПО) ПАРК предназначено для реализации всех функций системы и состоит из следующих компонентов:
- программа подготовки исходных данных,
- программа пульта оператора ПАРК,
- программа пульта контроля и управления,
- программа экспресс-обработки результатов испытания,
- динамически загружаемая библиотека «BaseCalcFunc.dll».
Программа подготовки исходных данных предназначена для создания и сопровождения базы исходных данных элементов автоматики.
Программа пульта оператора ПАРК предназначена для визуального представления информации, полученной от датчиков и исполнительных элементов ПАРК в режиме реального времени, необходимой оператору.
Программа пульта контроля и управления предназначена для управления дискретными элементами автоматики стенда, разработки и отладки алгоритмов регулирования и контроля, алгоритмов имитации объекта управления.
Программа экспресс-обработки результатов испытаний обеспечивает обработку и представление зарегистрированной информации.
Динамически загружаемая библиотека «BaseCalcFunc.dll» предназначена для преобразования информации измерительных каналов ПАРК.
К метрологически значимой части ПО относится динамически загружаемая библиотека «BaseCalcFunc.dll». Остальные компоненты ПО относятся к метрологически не значимой части ПО.
Метрологические характеристики ПАРК нормированы с учетом метрологически значимого ПО.
Идентификационные данные метрологически значимого программного обеспечения приведены в таблице 1.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 10.70076.9-01 12 3 |
| Номер версии (идентификационный номер ПО) | Версия 1 |
| Цифровой идентификатор ПО | 9DB1FB68 |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | CRC32(IEEE 1059-1993) |
Основные метрологические характеристики измерительных каналов (ИК) представлены в таблице 2.
Таблица 2 - Основные метрологические характеристики ИК подсистемы ПАРК_
| ИК | Состав ИК | Диапазон измерений | Количество каналов, шт. | Пределы допускаемой погрешности, % |
| Канал измерений относительного сопротивления* | АЧП2.Ех, МРС1, SW-МСКЧ, СИКОН-М1 | от 5 до 100 % | 14 | ± 0,20 (абсолютная погрешность) |
| Канал измерений электрического сопротивления | АЧП3-04.Ех, МРС1, SW-МСКЧ, СИКОН-М1 | от 0 до 150 Ом | 35 | ± 0,20 (приведенная к диапазону измерений) |
| ИК | Состав ИК | Диапазон измерений | Количество каналов, шт. | Пределы допускаемой погрешности, % |
| Канал измерений силы постоянного тока | АЧП4-01.Ех, (АЧП2-02.Ех), МРС1, SW-МСКЧ, СИКОН-М1 | от 0 до 20 мА (от 4 до 20 мА) | 15 | ± 0,20 (приведенная к верх. значению диапазона измерений) |
| Канал измерений силы постоянного тока | АЧП2-01.Ех, МРС1, SW-МСКЧ, СИКОН-М1 | от 0 до 5 мА | 2 | ± 0,20 (приведенная к диапазону измерений) |
| Канал измерений напряжения постоянного тока | АЧП3.М-01, МРС1, SW-МСКЧ, СИКОН-М1 | от 0 до 30 В | 3 | ± 0,20 (приведенная к диапазону измерений) |
| Канал измерений частоты переменного тока | ПО1, СМ, СИКОН-М1 | от 10 до 3500 Гц | 18 | ± 0,15 (приведенная к диапазону измерений) |
| Примечание * - Относительное сопротивление - отношение выходного сопротивления потенциометрического датчика к полному его сопротивлению, выраженное в процентах | ||||
Основные технические и эксплуатационные характеристики системы приведены в таблице 3.
Таблица 3 - Основные технические и эксплуатационные характеристики системы_
| Характеристика | Значение |
| Напряжение питающей сети переменного тока, В | от 205 до 230 |
| Напряжение питающей сети постоянного тока, В | от 24 до 34 |
| Время непрерывной работы, ч, не менее | 72 |
| Ресурс работы в течение 10 лет, ч, не менее | 15000 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре 20 °С, % - атмосферное давление, кПа | от 10 до 35 до 80 от 84 до 107 |
| Г абаритные размеры шкафов (стоек) (глубинахширинахвысота), мм, не более | 800x800x2000 |
наносится на титульный лист Руководства по эксплуатации 10.2.70097.00.00 РЭ типографским способом.
В комплект поставки входят:
- каналы измерительные (электрическая часть) единичного экземпляра подсистемы автоматического регулирования и контроля стендовых систем (ПАРК) для проведения стендовых испытаний изделий ракетно-космической техники (РКТ) (87 шт.);
- программное обеспечение;
- комплект ЗИП;
- руководство по эксплуатации 10.2.70097.00.00 РЭ, включая методику поверки.
осуществляется в соответствии с документом 10.2.70097.00.00 РЭ, Приложение В «Методика поверки (калибровки) каналов измерительных (электрическая часть) единичного экземпляра ПАРК», утвержденным ФГУП «ВНИИМС» 31 июля 2015 г.
Основное оборудование для поверки (калибровки):
- магазин сопротивлений Р4831 (диапазон от 0,002 до 111111 Ом, класс точности
0,02/2 • 10-6),
- калибратор программируемый П320 (пределы допускаемой основной погрешности воспроизведения силы постоянного тока в диапазоне от 0 до 100 мА ± (0,1 -1к + 1) мкА, воспроизведения напряжения постоянного тока в диапазоне от 0 до 100 В ± (40-Цк + 500) мВ, где 1к, Цк - безразмерные величины, численно равные воспроизводимому значению силы или напряжения постоянного тока),
- генератор сигналов низкочастотный прецизионный ГЗ-110 (пределы допускаемой основной погрешности воспроизведения частоты переменного тока в диапазоне от 0,01 Гц до 20 МГц ±3-10-7f Гц).
Методы измерений изложены в документе «Подсистема автоматического регулирования и контроля стендовых систем (ПАРК) для проведения стендовых испытаний изделий ракетно-космической техники (РКТ). Руководство по эксплуатации
10.2.70097.00.00 РЭ».
Нормативные документы, устанавливающие требования к каналам измерительным (электрическая часть) единичного экземпляра подсистемы автоматического регулирования и контроля стендовых систем (ПАРК) для проведения стендовых испытаний изделий ракетно-космической техники (РКТ)
ГОСТ Р 8.596-2002 ГСИ. Системы информационно-измерительные. Метрологическое обеспечение. Общие положения;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
