| Номер в госреестре | 62136-15 |
| Наименование СИ | Измерители-сигнализаторы поисковые |
| Обозначение типа СИ | ИСП-РМ1401К-01М |
| Изготовитель | Общество с ограниченной ответственностью «СофтЭксперт» (ООО «СофтЭксперт»), Московская область, г. Солнечногорск, д. Ложки, территория «Индустриальный парк «Есипово», строение 17А/2, помещение 19 |
| Год регистрации | 2015 |
| Срок свидетельства | 30.10.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители-сигнализаторы поисковые ИСП-РМ1401К-01М (далее измерители-сигнализаторы ИСП-РМ1401К-01М) предназначены для измерения мощности амбиентного эквивалента дозы гамма-излучения, Я *(10), и регистрации средней скорости счета гамма- и нейтронного излучений с целью поиска (обнаружения и локализации) радиоактивных и ядерных материалов.
Принцип действия измерителей-сигнализаторов ИСП-РМ1401К-01М основан на том, что под действием гамма- или нейтронного излучения соответствующий детектор прибора регистрирует это излучение и преобразует его в электрические импульсы, которые затем обрабатываются в зависимости от выбранного режима работы прибора.
Измеритель-сигнализатор ИСП-РМ1401К-01М состоит из детекторов гамма- и нейтронного излучений и блока обработки. Детекторами гамма-излучения являются сцинтиллятор на основе CsI(Tl) и газоразрядный счетчик Гейгера-Мюллера, детектор нейтронного излучения - счетчик тепловых нейтронов на основе He-3.
Блок обработки осуществляет тестирование прибора, управляет режимами работы, производит математическую обработку сигналов, выводит информацию на жидкокристаллический индикатор (далее - ЖКИ), управляет световой, звуковой и вибрационной сигнализацией, осуществляет связь с персональным компьютером.
В режиме измерения осуществляется подсчет числа импульсов, поступающих от детектора гамма-излучения, и вычисление мощности амбиентного эквивалента дозы гамма-излучения, Й *(10) (далее - МЭД), мкЗв/ч.
В режиме поиска осуществляется сравнение числа импульсов в единицу времени, поступающих от детекторов гамма- или нейтронного излучения, с пороговыми значениями, определенными на основе значений фона внешнего гамма-излучения или нейтронного излучения, измеренных при калибровке прибора, и установленных коэффициентов.
Срабатывание световой, звуковой и вибрационной сигнализации осуществляется при превышении установленного порогового значения.
Для повышения чувствительности сигнализатора к нейтронному излучению используется камера-замедлитель, поставляемая по отдельному заказу.
Конструктивно прибор выполнен в виде портативного моноблока и может эксплуатироваться службами контроля соблюдения норм и условий радиационной безопасности на рабочих местах, в смежных помещениях и санитарнозащитных зонах при разработке, производстве и эксплуатации приборов и установок, являющихся источниками ионизирующего излучения, а также широким кругом потребителей, которые по роду своей деятельности связаны с обнаружением и локализацией источников ионизирующих излучений.
Прибор имеет клипсу и может крепиться на элементах одежды. Для удобства работы в труднодоступных местах прибор может устанавливаться на удлинительную штангу.
Измеритель-сигнализатор может работать в режиме связи с персональным компьютером (далее - ПК) по каналу связи типа USB с помощью специализированного программного обеспечения (далее - ПО), входящего в комплект поставки прибора. При работе в режиме связи с ПК пользователь может: зарегистрировать принадлежность сигнализатора конкретному пользователю; запомнить время выдачи и время возврата сигнализатора; считать информацию из памяти сигнализатора, включая историю его работы; изменить настройки прибора.

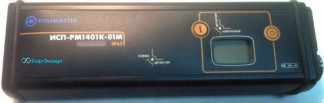

Измеритель ИСП-РМ1401К-01М представлен на рисунке 1.
Программное обеспечение (ПО) измерителя-сигнализатора ИСП-РМ1401К-01М состоит из встроенного и внешнего. Встроенное ПО установлено в блоке обработки измерителя-сигнализатора. Внешнее ПО РМ1401К-01М Data Processing Software поставляется на компакт-диске, устанавливается на ПК и используется при подключении прибора к ПК по каналу связи USB.
Встроенное ПО управляет настройками и работой измерителя-сигнализатора, обеспечивает самотестирование прибора, математическую обработку, накапливание и сохранение результатов измерений.
Внешнее ПО позволяет считывать информацию из памяти измерителя-сигнализатора, включая историю его работы, и изменять настройки прибора.
Метрологически значимым является встроенное ПО измерителя-сигнализатора ИСП-РМ1401К-01М.
Идентификационные данные встроенного ПО измерителя-сигнализатора ИСП-РМ 1401К-01М представлены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | Р-3.61) |
| Цифровой идентификатор ПО | Не определен1 |
| Другие идентификационные данные, если имеются | Отсутствуют |
Примечания: 1) Номер версии не ниже указанного в таблице.
Основные метрологические и технические характеристики измерителя ИСП-РМ 1401К-01М приведены в таблице 2.
Таблица 2
| Наименование | Значение |
| Диапазон энергий регистрируемого гамма-излучения | 0,033-3 МэВ |
| Диапазон энергий регистрируемого нейтронного излучения | 0,025 эВ-14 МэВ |
| Чувствительность измерителя-сигнализатора к гамма-излучению, не менее | 100 с-1/(мкЗв/ч) для Cs-137; 200 с-1/(мкЗв/ч) для Am-241 |
| Чувствительность измерителя-сигнализатора к нейтронному излучению, не менее | 0,01 имп-см для Pu-a-Be в открытой геометрии; 0,1 имп-см для Pu-a-Be в коллимированном поле установки типа УКПН (КИС НРД МБм); 1.0 имп-см для Pu-a-Be, при использовании камеры-замедлителя или при расположении прибора на фантоме; 2 7.0 имп-см для тепловых нейтронов |
| Диапазон индикации средней скорости счета нейтронного излучения | 1-99 с-1 |
| Диапазон измерений МЭД гамма-излучения | 0,1-9999 мкЗв/ч |
| Пределы допускаемой основной относительной погрешности измерителя-сигнализатора при измерениях МЭД гамма-излучения Cs-137 | ±20 % |
| Энергетическая зависимость чувствительности при измерениях МЭД в диапазоне энергий от 0,06 до 1,33 МэВ относительно энергии 0,662 МэВ (Cs-137), не более | ±30 % |
| Время установления рабочего режима, не более | 90 с |
| Нестабильность показаний измерителя-сигнализатора при измерениях МЭД гамма-излучения за время непрерывной работы 24 ч, не более | ±5 % |
| Пределы допускаемой дополнительной погрешности, вызванной изменением напряжения питания в рабочих условиях эксплуатации, относительно нормального значения | ±5 % |
| Пределы допускаемой дополнительной погрешности, вызванной зависимостью чувствительности измерителя-сигнализатора от температуры окружающего воздуха в пределах рабочих условий эксплуатации относительно нормальных условий | ±30 % при изменении температуры от нормальной до повышенной; ±15 % при изменении температуры от нормальной до пониженной |
| Пределы допускаемой дополнительной погрешности, вызванной зависимостью чувствительности измерителя-сигнализатора от влажности окружающего воздуха в пределах рабочих условий применения | ±30 % при изменении относительной влажности воздуха от нормальной до повышенной |
| Напряжение питания измерителя | 1,5 (+0,1; минус 0,4) В один элемент АА (LR6) |
| Наименование | Значение |
| Потребляемый ток, не более | 3 мА при выключенных подсветке и сигнализации; 20 мА при включенной подсветке; 40 мА при включенной звуковой сигнализации; 70 мА при включенной вибрационной сигнализации |
| Г абаритные размеры (длина х ширина х высота), не более - измерителя-сигнализатора - камеры-замедлителя | 195 х 60 х 36 мм 235 х 120 х 90 мм |
| Масса, не более - измерителя-сигнализатора - камеры-замедлителя | 450 г 2150 г |
| Нормальные условия эксплуатации: - температура - атмосферное давление - относительная влажность | 20±5°С 101,3±4 кПа 60±20 % |
| Рабочие условия эксплуатации: - температура - атмосферное давление - относительная влажность | от минус 30 до 50 оС 84-106,7 кПа до 98 % при 35 °C |
| Частота ложных срабатываний, не более | 1 срабатывание за 10 минут непрерывной работы |
| Средняя наработка на отказ при доверительной вероятности 0,9, не менее | 10000 ч |
| Срок службы, не менее | 8 лет |
Характеристики источников гамма-излучения в движении, которые обнаруживаются измерителем-сигнализатором ИСП-РМ1401К-01М, указаны в таблице 3.
Таблица 3
| Наименование параметра | Тип источника | ||
| Ba-133 | Cs-137 | Co-60 | |
| Активность источника гамма-излучения, кБк (мкКи) | 55,0 (1,5) | 100,0 (2,7) | 50,0 (1,35) |
| Скорость перемещения (источник/прибор), м/с | 0,5±0,05 | 0,5+0,05 | 0,5+0,05 |
| Расстояние от источника до чувствительной поверхности детектора, м | 0,2+0,005 | 0,2+0,005 | 0,2+0,005 |
наносится типографским способом в левый верхний угол титульного листа документа «Измеритель-сигнализатор поисковый ИСП-РМ1401К-01М. Руководство по эксплуатации СУДЕ.412113.002.01 РЭ» и методом шелкографии на пленочную этикетку, клеящуюся на корпус измерителя-сигнализатора.
В комплект измерителя-сигнализатора ИСП-РМ 1401К-01М входят составные части и эксплуатационная документация, указанные в таблице 4.
Таблица 4
| № п/п | Наименование | Обозначение | Количест во |
| 1 | Измеритель-сигнализатор поисковый ИСП-РМ 1401К-01М | СУДЕ.412113.002.01 | 1 |
| 2 | Сигнализатор вибрационный | ТИГР.425549.001 | 1 |
| 3 | Элемент питания типа AA (LR6) | 1 | |
| 4 | Камера замедлитель | ТИГР.301176.008 | 1 |
| 5 | Удлинитель телескопический | ТИГР.304592.001-02 | 1 |
| 6 | Чехол | СУДЕ.735231.054 | 1 |
| 7 | Кабель № 1 | ТИГР.685621.165 | 1 |
| 8 | Диск с программным обеспечением для ПК | ТИГР.305555.006 | 1 |
| 9 | Упаковка | ТИГР 305641.051 | 1 |
| 10 | «Измеритель-сигнализатор поисковый ИСП-РМ 1401К-01М. Руководство по эксплуатации» (раздел 8 «Методика поверки») | СУДЕ.412113.002.01 РЭ | 1 |
Примечание - Комплектация поставляемых измерителей ИСП-РМ 1401К-01М согласуется при заказе.
осуществляется по документу СУДЕ.412113.002.01 РЭ «Измеритель-сигнализатор поисковый ИСП-РМ 1401К-01М. Руководство по эксплуатации», раздел 8 «Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» 20.05.2015 г.
При поверке измерителей ИСП-РМ 1401К-01М применяются:
- рабочий эталон 2-го разряда по ГОСТ Р 8.804-2012 - установка поверочная дозиметрическая гамма-излучения с комплектом источников из радионуклида Cs-137, диапазон измерений МЭД от 0,1 мкЗв/ч до 10 Зв/ч; погрешность не более ±6 %.
- рабочий эталон 1-го разряда по ГОСТ 8.031-82 - установка поверочная нейтронного излучения с комплектом эталонных нейтронных Pu-a-Be радионуклидных источников, создающая коллимированное поле нейтронов, диапазон плотности потока нейтронов от 1-104 до 1010 с-1м-2, погрешность не более ±5 %.
«Измеритель-сигнализатор поисковый ИСП-РМ 1401К-01 М. Руководство по эксплуатации СУДЕ.412113.002.01 РЭ».
Нормативные документы, устанавливающие требования к измерителям-сигнализаторам поисковым ИСП-РМ1401К-01М
ГОСТ 4.59-79 Средства измерений ионизирующих излучений. Номенклатура показателей.
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические
условия.
ГОСТ 28271-89 Приборы радиометрические и дозиметрические носимые. Общие технические требования и методы испытаний.
ГОСТ Р 8.804-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма- излучений.
ГОСТ 8.031-82 Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений потока и плотности потока нейтронов.
ГОСТ 8.355-79 Радиометры нейтронов. Методы и средства поверки. «Измеритель-сигнализатор поисковый ИСП-РМ1401К-01М. Технические условия СУДЕ 412113.002.01».
