| Номер в госреестре | 62138-15 |
| Наименование СИ | Системы измерения перепада давлений |
| Обозначение типа СИ | С041 |
| Изготовитель | АО "НИИ физических измерений" (НИИФИ), г.Пенза |
| Год регистрации | 2015 |
| Срок свидетельства | 30.10.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерения перепада давлений С041 (далее - системы) предназначены для измерения перепада давлений.
Система состоит из индуктивного преобразователя (ПИ) и блока усиления (БУ), соединенных между собой кабельной перемычкой. Для защиты от обрыва проводов внутри кабельной перемычки расположен металлический канат.
Основными составными частями ПИ являются (см. рисунок 2):
- чувствительный элемент, состоящий из мембраны со штоком поз.1, к которому приварена ферромагнитная втулка поз.2;
- преобразователь поз.3, состоящий из двух катушек индуктивности, соединенных в мостовую схему, и являющихся активными плечами моста. В качестве пассивных плеч моста используются тензорезисторы;
Принцип работы системы основан на дифференциально-индуктивном методе преобразования. Выходной сигнал изменяется в зависимости от приложенной к ПИ разности давлений. ПИ имеет две приемные полости, в которые подается давление рабочей среды через штуцеры А и Б. Большее давление подается в штуцер А. Разность давлений, подаваемых в штуцера А и Б, вызывает прогиб мембраны и перемещение ферромагнитного штока внутри преобразователя, которое ведет к изменению индуктивности катушек преобразователя и следовательно к разбалансу мостовой схемы, пропорционально величине разности давлений. Разбаланс мостовой схемы преобразуется БУ в аналоговый сигнал - напряжение постоянного тока.
Установка ПИ на изделии осуществляется гайкой М20х1,5-6Н, входящей в состав системы, а для установки БУ предусмотрены четыре отверстия 04,5 Н14 на его корпусе.
Системы имеют 10 вариантов исполнения в зависимости от диапазона измерений и варианта исполнения блока усиления в соответствии с таблицей 1.
Таблица 1
| Обозначение | Индекс и вариант исполнения системы | Диапазон измерений, 105 Па (кгс/см2) | Вариант исполнения БУ |
| Bm1.430.041 | С 041 | 0 - 0,3 | Bm5.127.022-01 |
| -01 | С 041-01 | 0 - 0,6 | Bm5.127.022-01 |
| -02 | С 041-02 | 0 - 1,25 | Bm5.127.022-01 |
| -03 | С 041-03 | 0 - 2,5 | Bm5.127.022-01 |
| -04 | С 041-04 | 0 - 5 | Bm5.127.022-01 |
| -05 | С 041-05 | 0 - 0,3 | Bm5.127.022-03 |
| -06 | С 041-06 | 0 - 0,6 | Bm5.127.022-03 |
| -07 | С 041-07 | 0 - 1,25 | Bm5.127.022-03 |
| -08 | С 041-08 | 0 - 2,5 | Bm5.127.022-03 |
| -09 | С 041-09 | 0 - 5 | Bm5.127.022-03 |
| -10 | С 041-10 | ±1,25 | Bm5.127.022-01 |

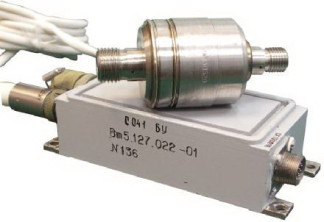

Общий вид системы приведен на рисунке 1. Г абаритно-установочные размеры системы приведены на рисунке 2.
Метрологические и технические характеристики системы представлены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазоны измерений перепада давлений, х105 Па (кгс/см2): - для исполнения С 041, С 041-05; | 0-0,3 |
| - для исполнения С 041-01, С 041-06; | 0-0,6 |
| - для исполнения С 041-02, С 041-07; | 0-1,25 |
| - для исполнения С 041-03, С 041-08; | 0-2,5 |
| - для исполнения С 041-04, С 041-09; | 0-5 |
| - для исполнения С 041-10 | ±1,25 |
| Начальный выходной сигнал, В: - для исполнений С 041 - С 041-09; | 0,5±0,25 |
| - для исполнений С 041-10 | 3±0,25 |
| Номинальный выходной сигнал, В - при подаче номинального давления в штуцер А: - для исполнений С 041 - С 041-09; | 5,7±0,25 |
| - для исполнений С 041-10. | 5,5±0,25 |
| - при подаче номинального давления в штуцер Б: - для исполнений С 041-10 | 0,5±0,25 |
| Пределы основной приведенной погрешности, %: - для исполнений С 041 - С 041-09; | ±1,5 |
| - для исполнений С 041-10 | ± 2,5 |
| Пределы допускаемой дополнительной приведенной погрешности измерения от воздействия температуры окружающей среды % | ±5 |
| Напряжение питания, В | от 24 до 32 |
| Диапазон температуры окружающей среды, 0С | от минус 50 до 50 |
| Масса, кг, не более | 0,700 |
| Габаритные размеры, не более, мм: - индуктивный преобразователь; | 82 х 57 х 040 |
| - блок усиления; | 0125 x 52 х 35 |
| - длина кабельной перемычки; - для исполнений С 041 - С 041-09; | 2500±150 |
| - для исполнений С 041-10 | 500±50 |
наносится типографским способом на титульные листы эксплуатационной документации.
В комплект поставки входят:
- система;
- формуляр Вт1.430.041ФО;
- техническое описание и инструкция по эксплуатации Вт1.430.041ТО;
- методика поверки Вт1.430.041МП.
- инструкция по входному контролю Вт1.430.041И11.
осуществляется в соответствии с документом Вт1.430.041МП «Система измерения перепада давлений С041. Методика поверки», утвержденным ОАО «НИИФИ» 04.08.2015 г.
Средства поверки: штангенциркуль ЩЦ (диапазон измерения от 0 до 250 мм, погрешность ±0,05 мм), источник питания постоянного тока Б5-45 (диапазон измерений от 0,1 до 49,9 В, погрешность измерений (0,5 % иуст + 0,1 % итах) В), вольтметр универсальный цифровой В7-34 А (диапазон измерений от 0,1 до 1000 В, класс точности 0,01/0,002 - 0,02/0,01), грузопоршневой манометр МП-2,5 (диапазон измерений 0-0,25 МПа, класс точности 0,05), грузопоршневой манометр МП-6 (диапазон измерений 0-0,6 МПа, класс точности 0,05), грузопоршневой манометр МП-60 (диапазон измерений 0-6 МПа, класс точности 0,05).
Методика измерений содержится в техническом описании и инструкции по эксплуатации Вт1.430.041ТО.
Нормативные и технические документы, устанавливающие требования к системам измерения перепада давлений С 041
1. Нормативный документ, устанавливающий требования к системам С 041 - технические условия Вт1.430.041ТУ
2. Нормативный документ, устанавливающий требования к методам испытаний систем
С 041 - технические условия Вт1.430.041ТУ
3. Нормативный документ на государственную поверочную схему - ГОСТ 8.187-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4104 Па».
