| Номер в госреестре | 62139-15 |
| Наименование СИ | Измерители произведения дозы на площадь |
| Обозначение типа СИ | KermaX plus 120-160 EAS |
| Изготовитель | Компания "IBA Dosimetry GmbH", Германия |
| Год регистрации | 2015 |
| Срок свидетельства | 30.10.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители произведения дозы на площадь KermaX plus 120-160 EAS (далее измерители KermaX plus 120-160 EAS) предназначены для измерения произведения кермы в воздухе на площадь (дозы на площадь) и произведения мощности кермы в воздухе на площадь (мощности дозы на площадь).
Принцип действия измерителей KermaX plus 120-160 EAS основан на том, что под действием рентгеновского излучения, проходящего через измерительный объем ионизационной камеры измерителя, в ней протекает ионизационный ток, пропорциональный произведению площади облучаемой поверхности на мощность кермы в воздухе. Этот ионизационный ток интегрируется измерительной схемой измерителя за время действия излучения.
Измеритель KermaX plus 120-160 EAS состоит из проходной плоскопараллельной оптически непрозрачной круглой ионизационной камеры. Составной частью ионизационной камеры измерителя KermaX plus 120-160 EAS является встроенный электронный измерительный блок, в котором хранятся настройки и электрические характеристики камеры.
Ионизационная камера измерителя KermaX plus 120-160 EAS устанавливается на штатное место формирователя поля излучения рентгеновского аппарата. Размер сечения пучка излучения в плоскости камеры не должен превышать размеры активной области камеры диаметром 115 мм. Направление пучка падающего излучения должно быть перпендикулярно поверхности камеры.
KermaX plus 120-160 EAS измеряет произведение кермы в воздухе на площадь рентгеновского излучения независимо от расстояния между фокусом рентгеновской трубки и облучаемой поверхностью (плоскостью пациента). Результат измерения KermaX plus 120-160 EAS выводится в единицах произведения дозы на площадь, мкГр^м , и (или) мощности дозы на площадь, мкГр^м /с.
Ионизационная камера измерителя не герметична, поэтому в результаты измерений автоматически вводится поправка на изменение плотности воздуха в измерительном объеме камеры, зависящая от температуры и давления воздуха в рабочих условиях эксплуатации.
Подключение измерителя осуществляется через разъем RJ45 напрямую к системе визуализации рентгенографической установки по шине CAN. Система визуализации может контролировать функционирование измерителя KermaX plus 120-160 EAS путем инициации соответствующих запросов и получать результаты измерений. Измеритель KermaX plus 120-160 EAS отвечает на запросы определенными ответными телеграммами; если на измеритель поступает неизвестная команда, отправляется ответная телеграмма о сбое. Интерфейс связи, обеспечивающий проведение измерений и передачу их результатов, основан на стандарте CANopen.
Для проверки работоспособности и устойчивости измерителя необходимо активировать тестовый сигнал с помощью запроса от системы визуализации. Активация тестового сигнала произойдет только в случае, если высокое напряжение в ионизационной камере будет в пределах заданного диапазона. В ответ на тестовый сигнал измеритель должен возвращать значение 10000, которое можно оценить по протоколу шины CAN.

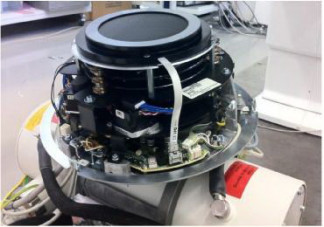

Измеритель KermaX plus 120-160 EAS представлен на рисунке 1.
Рисунок 1 - Измеритель произведения дозы на площадь KermaX plus 120-160 EAS (вид сверху и размещение на диафрагме коллиматора рентгенографической установки)
Программное обеспечение (ПО) измерителя KermaX plus 120-160 EAS является встроенным. ПО установлено на микроконтроллере в электронном блоке измерителя, полностью закрыто и защищено от стороннего вмешательства.
ПО обеспечивает автоматическое определение калибровочного коэффициента ионизационной камеры, контроль работоспособности измерителя KermaX plus 120-160 EAS, вычисление результата измерения и осуществляет передачу данных по запросу через CAN интерфейс к системе визуализации рентгенографической установки.
Идентификационные данные ПО измерителя KermaX plus 120-160 EAS представлены в таблице 1.
Таблица 1_
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | KermaX plus 120-160 EAS |
| Номер версии (идентификационный номер) ПО | DDP-D REVISION 3.31) |
| Цифровой идентификатор ПО | Не определен2) |
| Другие идентификационные данные, если имеются | Отсутствуют |
Примечание: 1) Номер версии не ниже указанного в таблице.
2) Встроенное ПО устанавливается на стадии производства.
Доступа к цифровому идентификатору встроенного ПО нет.
Изменить ПО измерителя KermaX plus 120-160 EAS с помощью системы визуализации рентгенографической установки, к которой подключен измеритель, невозможно.
В соответствии с Р 50.2.077-2014 уровень защиты ПО измерителя KermaX plus 120-160 EAS от непреднамеренных и преднамеренных изменений соответствует уровню «средний».
Основные метрологические и технические характеристики измерителя KermaX plus 120-160 EAS приведены в таблице 2.
Таблица 2_
| Наименование | Значение |
| Рабочий диапазон анодных напряжений рентгеновской трубки, кВ | 40-150 |
| Диапазон измерений произведения кермы в воздухе на площадь, мкГр-м2 | 0,1-42949673 |
| Пределы допускаемой основной относительной погрешности измерений произведения кермы в воздухе на площадь на режиме RQR8 по ГОСТ Р МЭК 61267-2001, % | ±(7 +1/(K - Л)), где (K - Л) - безразмерная величина, численно равная произведению кермы в воздухе на площадь |
| Диапазон измерений произведения мощности кермы в воздухе на площадь, мкГр-м /с | 0,10-3000 |
| Пределы допускаемой основной относительной погрешности измерений произведения мощности кер-мы в воздухе на площадь на режиме RQR8 по ГОСТ Р МЭК 61267-2001, % | ±(7 +1/(K - Л)), где (K - Л) - безразмерная величина, численно равная произведению мощности кермы в воздухе на площадь |
| Энергетическая зависимость чувствительности в диапазоне измерений относительно чувствительности к рентгеновскому излучению на режиме RQR8 по ГОСТ Р МЭК 61267-2001, %, не более | ±8 |
| Пределы допускаемой дополнительной погрешности, вызванной зависимостью чувствительности измерителя от мощности произведения кермы в воздухе на площадь в диапазоне измерений, % | ±2 |
| Пределы допускаемой дополнительной погрешности, вызванной зависимостью чувствительности измерителя от площади облучения, % | ±2 |
| Пределы допускаемой дополнительной погрешности, вызванной пространственной неоднородностью чувствительности ионизационной камеры, % | ±5 |
| Дрейф показаний измерителя, вызванный током утечки, за 1 ч, мкГр-м2, не более | 0,01 |
| Время установления рабочего режима, мин | 10 |
| Эквивалент по ослаблению ионизационной камеры измерителя, мм А1, не более | 0,3 |
| Изменение качества излучения ионизационной камерой, мм А1, не более | 0,15 |
| Напряжение питания измерителя, В | (15-24)± 20 % |
| Потребляемая мощность, В-А, не более | 3 |
| Дополнительная погрешность измерителя, вызванная изменением напряжения питания в рабочих условиях эксплуатации, относительно нормального значения, % | ±1 |
| Нормальные условия эксплуатации измерителя: о/~' - температура, С - атмосферное давление, гПа - относительная влажность, % | 20±5 1013±4 60±20 |
Продолжение таблицы 2
| Наименование | Значение |
| Рабочие условия эксплуатации измерителя: о/~' - температура, С - атмосферное давление, гПа - относительная влажность, % | 10-70 700-1060 20-75 |
| Дополнительная погрешность, вызванная зависимостью чувствительности измерителя от температуры окружающего воздуха в пределах рабочих условий применения, относительно нормальных условий, %/ oC | ±0,3 |
| Максимальный диаметр поля облучения, мм | 115 |
| Габаритные размеры (диаметр х высота), мм, не более | 183 х 19 |
| Масса, г, не более | 300 |
наносится типографским способом в левый верхний угол титульного листа документа «Измеритель произведения дозы на площадь KermaX plus 120-160 EAS. Руководство по эксплуатации» и методом шелкографии на пленочную этикетку, клеящуюся на корпус ионизационной камеры измерителя.
В комплект измерителя KermaX plus 120-160 EAS входят составные части и эксплуатационная документация, указанные в таблице 3.
Таблица 3
| № п/п | Наименование | Обозначение | Количест во |
| 1 | Измеритель произведения дозы на площадь KermaX plus 120-160 EAS | Модель 120-160EAS | 1 |
| 2 | «Измеритель произведения дозы на площадь KermaX plus 120-160 EAS. Руководство по эксплуатации» | Без номера | 1 |
| 3 | Методика поверки | МП 2103-001-2015 | 1 |
Примечание - Комплектация поставляемых измерителей KermaX plus 120-160 EAS согласуется при заказе.
осуществляется по документу МП 2103-001-2015 «Измеритель произведения дозы на площадь KermaX plus 120-160 EAS. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» 16.06.2015 г.
При поверке измерителей KermaX plus 120-160 EAS применяются:
- эталонные 1-го разряда дозиметрические приборы рентгеновского излучения по ГОСТ Р 8.804-2012 с ионизационными камерами объемом не более 1 см , погрешность по керме в воздухе не более ±2,5 %.
- эталонные 2-го разряда измерители произведения дозы (кермы в воздухе) на площадь по ГОСТ Р 8.804-2012, погрешность не более ±5 %.
«Измеритель произведения дозы на площадь KermaX plus 120-160 EAS. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к измерителям произведения дозы на площадь KermaX plus 120-160 EAS
ГОСТ 4.59-79 Средства измерений ионизирующих излучений. Номенклатура показателей.
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические
условия.
ГОСТ IEC 60580-2011 Изделия медицинские электрические. Измерители произведения дозы на площадь.
ГОСТ Р 8.804-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма- излучений.
Техническая документация фирмы-изготовителя.
