Преобразователи измерительные ИПТХН, 62143-15

Назначение

Преобразователи измерительные ИПТХН предназначены для измерения довзрывоопас-ных концентраций паров нафтила по ТУ 38.001244-81 в воздухе и передачи измерительной информации в цифровой форме внешним устройствам.

Описание

Преобразователи измерительные ИПТХН (далее - преобразователи) являются стационарными приборами непрерывного действия.

Принцип отбора пробы - диффузионный.

Принцип действия преобразователя - термохимический, основанный на изменении сопротивления чувствительного элемента вследствие выделения тепла от экзотермической реакции окисления горючего компонента на поверхности катализатора.

Конструктивно преобразователь выполнен одноблочным в металлическом корпусе со съемной крышкой, внутри которого размещаются два функциональных узла:

-    преобразователь на базе печатной платы ТЛИЯ.426477.021;

-    блок контроллера ТЛИЯ.426469.002.

На внешней поверхности корпуса размещается сменный блок чувствительных элементов БЧЭ-4 ТЛИЯ.413411.006.

Кроме того, на одной из боковых стенок преобразователя снаружи установлены соединители Х5, Х6, Х7, Х9, Х10 для подключения электрических цепей внешних устройств. Преобразователь ИПТХН имеет два соединителя (Х9, Х10) с искробезопасными цепями для подключения внешних устройств световой сигнализации типа СП А5.142.006ТУ и/или световой и звуковой сигнализации типа СПЗ А5.142.005ТУ.

Преобразователь обеспечивает выходные сигналы:

-    световую сигнализацию о превышении установленного порогового значения довзры-воопасной концентрации паров нафтила;

-    цифровой нестандартный последовательный интерфейс с биполярной передачей логических сигналов.

Электрические цепи интерфейса гальванически развязаны от внутренних цепей преобразователя ИПТХН и между собой.

Преобразователь обеспечивает выполнение следующих основных функций:

-    передачу кодированных сообщений, содержащих результат измерения довзрывоопас-ных концентраций паров нафтила в воздухе;

-    выполнение настройки нулевых показаний по нулевому газу (воздуху), с сохранением калибровочной поправки неопределенно долго, до следующей настройки;

-    выполнение настройки чувствительности по поверочной газовой смеси, с сохранением калибровочной поправки неопределенно долго, до следующей настройки;

-    передачу кода (ов) диагностических сообщений о состоянии преобразователя;

-    включение и выключение светового сигнала на корпусе преобразователя по командам от вторичной аппаратуры системы;

-    включение и выключение внешнего светового сигнала по командам от вторичной аппаратуры системы.

Измерительный преобразователь предназначен для эксплуатации во взрывоопасных помещениях класса В-1а по ПУЭ, где возможно образование взрывоопасных смесей категории IIA температурного класса Т3 по ГОСТ 30852.0-2002, ГОСТ 30852.10-2002 и ГОСТ Р МЭК 60079-33-2011.

Преобразователь относится к взрывозащищенному электрооборудованию, по уровню защиты - к взрывобезопасным изделиям, по виду взрывозащиты - к изделиям с искробезопасными электрическими цепями в соответствии с ГОСТ 30852-2002, имеет маркировку взрывозащиты "1ЕхЛ8ПАТ3" и при подключении его к источнику питания с уровнем искробезопасной электрической цепи "ib", при постоянном напряжении 16 ± 1,5 В и допустимым током нагрузки до 0,7А может устанавливаться в местах промышленных зон, указанных выше.

Степень защиты корпуса по ГОСТ 14254-96 не ниже IP43.

Внешний вид преобразователей приведен на рисунке 1, схема пломбировки от несанкционированного доступа на рисунке 2.

Ы

)

ООО АГАТ ЭКО'

1ExibsllAT3 IP43

♦5 “С * I, *+35 °С

»

а)    б)

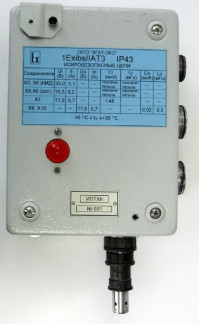

а) - вид со стороны лицевой панели; б) - вид сбоку Рисунок 1 - Преобразователь измерительный ИПТХН, внешний вид

♦5 С с !• «*35 *С

Место нанесения знака утверждения типа

J

Пломба с оттиском клейма изготовителя

)

I игтгхн

>,1 J I N»001 I

&

Рисунок 2 - Схема пломбировки от несанкционированного доступа и размещения

знака об утверждении типа

Программное обеспечение

Преобразователи измерительные ИПТХН имеют следующие виды программного обеспечения (далее - ПО):

-    встроенное;

-    автономное.

Встроенное ПО разработано изготовителем специально для решения задач измерения довзрывоопасных концентраций паров нафтила и обеспечивает следующие основные функции:

-    обработку и передачу измерительной информации от первичного измерительного преобразователя,

-    формирование выходных цифровых и дискретных сигналов;

-    диагностику аппаратной части преобразователя и целостности фиксированной части встроенного ПО.

ПО преобразователя реализует следующие расчетные алгоритмы:

-    непрерывно-циклическое измерение аналого-цифровым преобразователем напряжений на используемых входах;

-    вычисление значений результатов измерений;

-    поддержку информационного обмена с верхним уровнем системы через системный цифровой интерфейс;

-    исполнение команд верхнего уровня системы, по управлению состоянием световых и звукового сигналов и выполнению калибровочных и контрольных функций.

Автономное программное обеспечение «TestIPTHG_XP.exe» для персонального компьютера под управлением операционной системы Microsoft Windows XP и выше предназначено для управления режимами работы преобразователя при проведении технического обслуживания и поверки в лабораторных условиях и не применяется при выполнении измерений содержания определяемого компонента в воздухе рабочей зоны.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Влияние встроенного программного обеспечения преобразователей учтено при нормировании метрологических характеристик.

Преобразователи имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077—2014.

Технические характеристики

1)    Диапазон измерений довзрывоопасных концентраций паров нафтила, % НКПР

от 0 до 30 от 0 до 50

± 5 0,015 0,5

Диапазон показаний довзрывоопасных концентраций паров нафтила, % НКПР

Примечание - значение НКПР для нафтила в соответствии с ТУ 38.001244-81 равно 1,0 % объемной доли.

2)    Пределы допускаемой основной абсолютной погрешности преобразователя, довзрывоопасная концентрация паров нафтила, % НКПР

3)    Цена единицы младшего разряда, передаваемого во вторичную аппаратуру двоично-кодированного результата измерения, % НКПР

4)    Предел допускаемой вариации выходного сигнала, в долях предела допускаемой основной абсолютной погрешности

5)    Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 оС в диапазоне температур от плюс 5 до плюс 35 оС, в долях предела допускаемой основной абсолютной погрешности

6)    Пределы допускаемой дополнительной погрешности, вызванной изменением относительной влажности газовой смеси на каждые 10 % при температуре плюс 20 оС, в долях предела допускаемой основной абсолютной погрешности

0,5

0,2

0,5

10

30

15

16 ± 1,5 0,45 8

166

300

138

3

11,5

0,997

от плюс 5 до плюс 35

от 30 до 80 от 97,3 до 104,0

7)    Изменение выходного сигнала за 8 ч непрерывной работы, в долях предела допускаемой основной абсолютной погрешности

8)    Время прогрева, мин, не более

9)    Предел допускаемого времени установления выходного сигнала по уровню 0,9, с

10)    Время срабатывания сигнализации, не более, с

11)    Напряжение питания постоянным током, В

12)    Потребляемый ток, А, не более

13)    Потребляемая электрическая мощность, В-А, не более

14)    Габаритные размеры преобразователя, мм, не более

-    высота

-    ширина

-    длина

15)    Масса преобразователя, кг, не более

16)    Г арантийный срок хранения и эксплуатации, лет

17)    Вероятность безотказной работы P(t) за время t 168 ч, не менее

Условия эксплуатации

»-»    0/-ч

-    диапазон температуры окружающей среды, С

-    диапазон относительной влажности при температуре 200С, % (без конденсации влаги)

-    диапазон атмосферного давления, кПа

Знак утверждения типа

наносится:

-    типографским способом на титульный лист руководства по эксплуатации;

-    на приклеенных к корпусу преобразователя планках фотохимическим методом.

Комплектность

Комплект поставки преобразователя указан в таблице 2.

Таблица 2

Поверка

осуществляется в соответствии документом МП-242-1890-2015 "Преобразователи измерительные ИПТХН. Методика поверки", разработанным и утвержденным ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" "24" марта 2015 г.

Основные средства поверки:

-    стандартные образцы газовых смесей состава пропан-воздух (ГСО 10263-2013) в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92;

-    поверочный нулевой газ (ПНГ) - воздух марки Б по ТУ 6-21-5-82 в баллонах под давлением.

Сведения о методах измерений

Методика измерений приведена в документе ТЛИЯ.413226.002 РЭ "Преобразователи измерительные ИПТХН. Руководство по эксплуатации".

Нормативные и технические документы, устанавливающие требования к преобразователям измерительным ИПТХН

1)    ГОСТ 27540-87 Сигнализаторы горючих газов и паров термохимические. Общие технические условия.

2)    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

3)    ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

4)    ГОСТ 30852-0-2002 Электрооборудование взрывозащищенное. Часть 0. Общие требования.

5)    ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (Код IP)

6)    ТЛИЯ.413226.002 ТУ Преобразователи измерительные ИПТХН. Технические условия.
