| Номер в госреестре | 62146-15 |
| Наименование СИ | Спектроколориметры |
| Обозначение типа СИ | BYK-mac i |
| Изготовитель | "BYK-Gardner GmbH", Германия |
| Год регистрации | 2015 |
| Срок свидетельства | 14.09.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

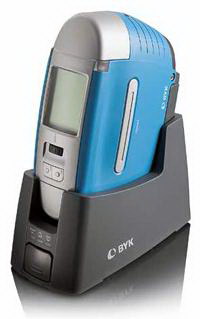

Спектроколориметры BYK-mac i (далее по тексту - спектроколориметры), предназначены для измерения цветовых характеристик (координаты цвета, координаты цветности) отражающих поверхностей, имеющих сложные цвета и оптические эффекты.
Принцип действия спектроколориметров основан на измерении спектрального коэффициента отражения в диапазоне от 400 до 700 нм в геометрии освещения 450 и наблюдения 150, 250, 450 , 750, 1100 с последующим расчетом координат цвета и координат цветности.
Для определения цвета интерферированных пигментов возможно измерение цвета под углом минус 15 .
В спектроколориметрах предусмотрена возможность определения степени
искристости и зернистости. Оценка искристости проводится при дополнительном освещении
0 0 0
под углами 15 , 45 и 75 при помощи камеры с высоким разрешением, расположенной перпендикулярно к поверхности наблюдения. Для оценки зернистости создается диффузное освещение при помощи двух полусфер с белым покрытием. Регистрация сигнала выполняется камерой с высоким разрешением.
В спектроколориметрах установлены дополнительные детекторы для измерения флуоресценции, определяемой как значение интенсивности эмиссии.
В качестве источников излучения используются светодиоды. В комплекте спектроколориметров имеются белый эталон (для автоматической калибровки), черный эталон (для калибровки нулевого отражения, или черного цвета), а также контрольный образец зеленый (для проверки измерения цвета) и контрольный образец для проверки эффектов.
Питание спектроколориметров осуществляется от аккумуляторного блока. Для обеспечения бесперебойной работы к прибору дополнительно поставляется док-станция, на которой заряжается сменный аккумуляторный блок. Также в качестве источников питания могут служить 4 батареи типа АА, щелочные или аккумуляторные.
Результаты измерений могут передаваться на ПК через USB-порт спектроколориметров.
Прибор функционирует под управлением микроконтроллера, который использует встроенное программное обеспечение (ПО) BYK-mac i. Встроенное ПО является метрологически значимым и находится в ПЗУ микропроцессора, размещенном внутри корпуса регистратора, и не доступно для внешней модификации. С помощью данного ПО выполняются такие функции, как калибровка прибора; контроль работы прибора в процессе эксплуатации; сохранение пользовательских настроек интерфейса; расчет цветовых характеристик для различных осветителей и стандартных наблюдателей.
Спектроколориметры оснащены последовательным интерфейсом, позволяющим устройству напрямую взаимодействовать с ПК. Данные, полученные в ходе измерений, могут передаваться на ПК из памяти или непосредственно после каждого измерения. Для этого в комплект поставки по требованию заказчика может входить диск с дополнительным автономным ПО «smart-chart». Данное автономное ПО не является метрологически значимым и предназначено только для скачивания из прибора и последующего анализа измеренных
значений. Переданные пользователем данные немедленно отображаются в отчете об испытаниях.
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют. Доступ пользователя к встроенному программному обеспечению исключен конструктивным исполнением прибора. Программное обеспечение приборов может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программнотехнических устройств.
Программное обеспечение (ПО) имеет следующие идентификационные данные:
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | BYK-mac i |
| Номер версии (идентификационный номер) ПО | 9.30 и выше |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
| Программное обеспечение размещается в микропроцессора. | энергонезависимой памяти |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Метрологические и технические характеристики прибора приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Геометрия освещения/наблюдения - при измерении спектрального коэффициента отражения - при измерении степени искристости и зернистости | 45°/-15°,15°, 25°, 45° , 75°, 110° 15°, 45° , 75°, диффузное/90° к поверхности |
| Спектральный диапазон, нм | 400 - 700 |
| Диапазон измерения координат цвета Х Y Z | 2,5 - 109,0 1,4 - 98,0 1,7 - 118,1 |
| Пределы допускаемого значения абсолютной погрешности измерения координат цвета AX=AY= AZ | ± 1,0 |
| Диапазон измерения координат цветности x y | 0,004 - 0,734 0,005 - 0,834 |
| Пределы допускаемого значения абсолютной погрешности измерения координат цветности Ах=Ау | ± 0,008 |
| Диаметр области измерения, мм | 12, 23 |
| Время измерения, с, не более | 6 |
| Г абаритные размеры, мм, не более | 218 х 81 х 147 |
Продолжение таблицы 2
| Масса, кг, не более | 1,3 |
| Электропитание осуществляется от | |
| четырёх щелочных элементов питания типа АА с | |
| напряжением, В | 1,2 - 1,5 |
| или литий-ионного аккумулятора с напряжением, В | 7,2 |
| или от док-станции с напряжением, В | 90-264 |
| частотой, Гц | 50-60 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | 10 - 42 |
| - относительная влажность воздуха (без конденсации), %, | |
| не более | 85 |
наносится на титульный лист Руководства по эксплуатации типографским способом, а также на поверхность спектроколориметров, используя технологию трафаретной печати
Таблица 3
| Наименование | Количество, шт. |
| Спектроколориметр BYK-mac i | 1 |
| Белый эталон с сертификатом калибровки производителя | 1 |
| Черный эталон | 1 |
| Контрольный образец «зеленый» (Green) | 1 |
| Контрольный образец для проверки эффектов | 1 |
| Док-станция | 1 |
| Сетевой кабель с адаптером питания | 1 |
| Заряжаемый Li-ионный аккумулятор | 2 |
| Вставка для 4 AA элементов питания | 1 |
| Защитная крышка для источника освещения | 2 |
| Щелочная батарейка типа АА 1,5В | 4 |
| Комплект запасных прокладок для PIN-лапок | 1 |
| Набор для чистки PIN-лапок | 1 |
| Кабель USB для прямого подключения к ПК | 1 |
| Краткая инструкция | 1 |
| CD-диск с полной инструкцией | 1 |
| CD-диск с дополнительным автономным программным обеспечением smart-chart* | 1 |
| Кейс для переноски и хранения | 1 |
| BYK-mac i, BYK-mac i COLOR. Инструкция | 1 |
| * - по требованию Заказчика | |
осуществляется в соответствии с документом МИ 3449-2014 «Государственная система обеспечения единства измерений. Спектроколориметры многоугловые. Методика поверки»
Основные средства поверки:
Набор мер отражающих координат цвета и координат цветности из состава Вторичного эталона единиц координат цвета и координат цветности ВЭТ 81-1-2003.
Основные метрологические характеристики:
Диапазон измерений
по шкале координат цвета X = 2,5 - 109,0; Y = 1,4 - 98,0; Z = 1,7 - 118,1 по шкале координат цветности x=0,100 - 0,735; y=0,100 - 0,834 Абсолютные погрешности измерения: по координатам цвета AX=AY=AZ = 0,4 по координатам цветности Ax=Ay= 0,005
«BYK-mac i, BYK-mac I COLOR. Инструкция», раздел 6, 7.
Нормативные документы, устанавливающие требования к спектроколориметрам BYK-mac i
ГОСТ 8.205-2014 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений координат цвета, координат цветности и показателей белизны и блеска».
