Датчики температуры дорожного покрытия ДТД-02, 62147-15

Назначение

Датчики температуры дорожного покрытия ДТД-02 (далее по тексту - датчики) предназначены для измерения температуры поверхностного слоя дорожного покрытия и подповерхностного слоя дорожного покрытия на глубине 40 мм.

Описание

Принцип действия датчика основан на зависимости сопротивления тонкопленочного платинового термочувствительного элемента (ЧЭ) от температуры.

Конструктивно датчик выполнен в виде усеченной призмы высотой 60 мм, с основанием 85^18 мм и вершиной 85x14 мм. Корпус датчика сделан из водонепроницаемого компаунда, состоящего из монолитной смеси на основе эпоксидной смолы, цемента и окиси алюминия. Такой состав смеси по теплопроводности близок к теплопроводности асфальтового покрытия, что обеспечивает хорошую передачу тепла от покрытия к двум ЧЭ с номинальной статической характеристикой преобразования (НСХ) типа «Pt100» (по ГОСТ 6651-2009), установленным внутри корпуса датчика. ЧЭ размещены на печатной плате параллельно друг другу на расстоянии 40 мм. Печатная плата в корпусе датчика установлена так, что ЧЭ первого канала располагается параллельно вершине призмы на расстоянии 2-3 мм от нее, а ЧЭ второго канала - на расстоянии 42-43 мм от вершины призмы. Печатная плата заливается компаундом при изготовлении корпуса датчика. К выводам ЧЭ подключен экранированный кабель, который на выходе из корпуса датчика также заливается компаундом, что обеспечивает водонепроницаемость выхода кабеля.

Монтаж датчика на объекте измерений осуществляется путем закладки его в специальное углубление размером 100x40x70 мм, сделанное в дорожном покрытии, с последующей заливкой его компаундом вровень с уровнем дорожного покрытия. Для укладки кабеля датчика штрабируется специальная канавка, которая засыпается песком и заливается компаундом.

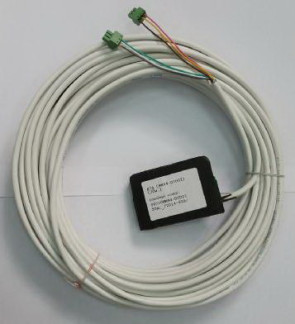

Фотография общего вида датчиков приведена на рисунке 1.

Технические характеристики

Метрологические и технические характеристики датчиков приведены в таблице 1.

Таблица 1

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации (в правом верхнем углу) типографским способом, а также при помощи наклейки на корпус датчика.

Комплектность

В комплект поставки датчика входят:

-    датчик температуры дорожного покрытия ДТД-02 МРАШ.405937.002 - 1 шт.;

-    руководство по эксплуатации МРАШ.405937.002 РЭ - 1 экз.;

-    паспорт МРАШ.405937.002 ПС - 1 экз.;

-    коробка упаковочная - 1 шт.

Примечание: на партию датчиков, поставляемых в один адрес, допускается поставлять один экземпляр руководства по эксплуатации.

Поверка

осуществляется в соответствии документом МРАШ.405937.002 РЭ, раздел 2.6 «Датчик температуры дорожного покрытия ДТД-02. Руководство по эксплуатации», утвержденным ФГУП «ВНИИМС», 09.07.2015 г.

Основные средства поверки:

-    термометр лабораторный электронный «ЛТ-300», диапазон измеряемых температур от минус 50 до плюс 300 °С, пределы допускаемой абсолютной погрешности в диапазоне температур от минус 50 до плюс 199,9 °С: ± 0,05 °С, в диапазоне температур от плюс 200,0 до плюс 300,0 °С: ± 0,2 °С (при глубине погружения не менее 75 мм);

-    термостат переливной прецизионный ТПП-1.1, диапазон воспроизводимых температур от минус 30 до плюс 100 °С, нестабильность поддержания установленной температуры ± (0,004...0,01) °С;

-    термостат переливной прецизионный ТПП-1.2, диапазон воспроизводимых температур от минус 60 до плюс 100 °С, нестабильность поддержания установленной температуры ± (0,004.0,01) °С;

-    калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Госреестр № 52489-13).

Сведения о методах измерений

отсутствуют.

Нормативные и технические документы, устанавливающие требования к датчикам температуры дорожного покрытия ДТД-02

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

МРАШ.405937.002 ТУ «Датчик температуры дорожного покрытия ДТД-02. Технические условия».

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
