Государственный реестр средств измерений

Комплект КП-КСВН-02, 62148-15

62148-15
Комплект КП-КСВН-02 (далее - комплект) предназначен для воспроизведения единицы коэффициента отражения и проверки измерителей группы Р2 в части коэффициента стоячей волны по напряжению (КСВН).
Карточка СИ
Номер в госреестре 62148-15
Наименование СИ Комплект
Обозначение типа СИ КП-КСВН-02
Изготовитель "Elmika, CJSC", Литва
Год регистрации 2015
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Комплект КП-КСВН-02 (далее - комплект) предназначен для воспроизведения единицы коэффициента отражения и проверки измерителей группы Р2 в части коэффициента стоячей волны по напряжению (КСВН).

Описание

Конструктивно комплект выполнен в виде нагрузки согласованной подвижной НСП-15 и трех волноводных мер НРП («мембран»), представляющих собой вставки с зауженной узкой стенкой волновода «В» (рисунок 1). Совместное использование «мембран» и нагрузки согласованной подвижной образуют рассогласованные нагрузки: НРН-11+НСП-15 (КСВН 1,2), НРН-13 +НСП-15 (КСВН 1,4), НРН-14+НСП-15 (КСВН 2,0). «Мембраны» крепятся к НСП-15 при помощи двух посадочных штифтов расположенных на волноводном фланце НСП-15 по диагонали.

Принцип действия комплекта основан на поглощении практически всей мощности СВЧ в поглотителе нагрузки согласованной подвижной НСП-15, получая КСВН-1,0 и отражении частичной мощности СВЧ от «мембран», получая КСВН-1,2; 1,4; 2,0.

По условиям эксплуатации комплект удовлетворяет требованиям группы 3 по ГОСТ 22261-94 с диапазоном рабочих температур от 15 до 25 °С и относительной влажностью окружающего воздуха от 50 до 80 % при температуре 25 °С без предъявления требований по механическим воздействиям.

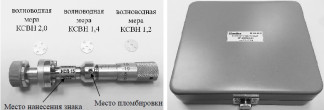

Внешний вид комплекта с указанием мест нанесения знака утверждения типа и защиты от несанкционированного доступа в виде пломбировки корпуса приведен на рисунке 1.

""ч

/о о \

--|--

\о о/

Технические характеристики

Метрологические и технические характеристики комплекта приведены в таблице 1.

Таблица 1

Наименование параметра или характеристики

Значение характеристики

Диапазон рабочих частот, ГГц

от 118,1 до 178,4

Номинальное значение КСВН:

- нагрузки согласованной подвижной НСП-15

1,08

- волноводной меры НРН-11

1,2

- волноводной меры НРН-13

1,4

- волноводной меры НРН-14

2,0

Предельное отклонение от номинального значения КСВН:

- нагрузки согласованной подвижной НСП-15

± 0,08

- волноводной меры НРН-11

± 0,15

- волноводной меры НРН-13

± 0,15

- волноводной меры НРН-14

± 0,15

Пределы допускаемой относительной погрешности определения значения КСВН, %:

- нагрузки согласованной подвижной НСП-15

± 7,5

- волноводной меры НРН-11

± 7,5

- волноводной меры НРН-13

± 7,5

- волноводной меры НРН-14

± 7,5

Размер прямоугольного волновода по ГОСТ 13317-89, мм

1,6 х 0,8

Рабочие условия эксплуатации:

- температура окружающей среды, °С

20 ± 5

- относительная влажность воздуха при температуре 25 °С, %

65 ± 15

Г абаритные размеры комплекта (длина х высота х ширина), мм, не более

150 х 40 х 130

Масса комплекта, кг, не более

0,3

Знак утверждения типа

наносится на корпус нагрузки согласованной подвижной НСП-15 комплекта в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность

В комплект поставки входят:

-    нагрузка согласованная подвижная НСП-15 зав. № 402-88-01 - 1 шт.;

-    волноводная мера НРН-11 зав. № 402-88-01 - 1 шт.;

-    волноводная мера НРН-13 зав. № 402-88-01 - 1 шт.;

-    волноводная мера НРН-14 зав. № 402-88-01 - 1 шт.;

-    эксплуатационные документы - 1 комплект.

-    методика поверки - 1 шт.

Поверка

осуществляется по документу МП 62148-15 «Инструкция. Комплект КП-КСВН-02 фирмы «Elmika, CJSC», Литва. Методика поверки», утвержденным руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 25 мая 2015 года.

Основные средства поверки:

-    линия измерительная Р1-42 (рег. № 9391-84): рабочий диапазон частот от 118,1 до 178,4 ГГц, сечение волновода - (1,6 х 0,8) мм, собственный Ксти линии - 1,05; относительная шунтирующая проводимость зонда - 0,05; затухание СВЧ мощности в линии -1,3 дБ;

-    генератор СВЧ из состава установки высшей точности «Браслет-10Д»: рабочий диапазон частот от 118,1 до 178,4 ГГц;

-    измеритель отношения напряжений В8-7 (рег. № 5883-77): диапазон измеряемых отношений от 1 до31 600, диапазон входных напряжений (0,2 - 10 000) мкВ, относительная погрешность измерений отношений напряжений по цифровому индикатору относительно точки

1,0 не превышает 0,9 %.

Сведения о методах измерений

Комплект КП-КСВН-02. Руководство по эксплуатации.

Нормативные документы, устанавливающие требования к комплекту КП-КСВН-02

1.    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

2.    ГОСТ 8.351-79 «ГСИ. Линии измерительные. Методы и средства поверки».

3.    ГОСТ 13317-89 «Элементы соединения СВЧ трактов радиоизмерительных приборов. Присоединительные размеры».

Зарегистрировано поверок 1
Поверителей 1
Актуальность данных 16.09.2024
