Термопреобразователи сопротивления платиновые 90.2023, 90.2040, 90.2044, 90.2123, 90.2150, 90.2153, 90.2190, 90.2810, 90.2815, 90.2830, 90.2520, 90.2524, 90.2550, 90.2554, 62152-15

Назначение

Термопреобразователи сопротивления платиновые моделей 90.2023, 90.2040, 90.2044,

90.2123, 90.2150, 90.2153, 90.2190, 90.2810, 90.2815, 90.2830, 90.2520, 90.2524, 90.2550,

90.2554 (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры жидких и газообразных сред, неагрессивных к материалу защитной арматуры и корпуса ТС, а также для измерений температуры окружающего воздуха внутри и снаружи помещений, поверхности и внутри твердых тел.

Описание

Принцип действия ТС основан на зависимости сопротивления проволочного или тонкопленочного платинового термочувствительного элемента (ЧЭ) от температуры с последующим преобразованием сопротивления (или без него) в выходной сигнал постоянного тока (4^20/20^4 мА) или напряжения (0^10 В) при помощи аналогового или программируемого измерительного преобразователя (ИП), а также возможностью передачи цифровых сигналов по протоколу HART или радиоканалу.

ТС отличаются друг от друга метрологическими характеристиками, по конструктивному исполнению, по наличию ИП и имеют следующие исполнения: 902023/10, 902023/11, 902023/12 (модель 90.2023); 902040/10, 902040/12, 902040/15, 902040/17 (модель 90.2040); 902044/20, 902044/21, 902044/25, 902044/26, 902044/28, 902044/29 (модель 90.2044); 902123/10, 902123/11, 902123/31 (модель 90.2123); 902150/10, 902150/20, 902150/30, 902150/40 (модель 90.2150); 902153/10, 902153/15 (модель 90.2153); 902190/10, 902190/20, 902190/30 (модель 90.2190); 902810/13, 902810/20 (модель 90.2810); 902815/10, 902815/20, 902815/21 (модель 90.2815); 902830/10, 902830/30 (модель 90.2830); 902520/10, 902520/11, 902520/12, 902520/13, 902520/15 (модель 90.2520); 902524/20, 902524/25 (модель 90.2524); 902550/10, 902550/11, 902550/20, 902550/30, 902550/31 (модель 90.2550); 902554/41, 902554/42 (модель 90.2554). ТС могут изготавливаться с одним или двумя ЧЭ имеющими 2-х, 3-х или 4-х проводную схему соединения внутренних проводов с ЧЭ.

ТС моделей 90.2023, 90.2123 конструктивно выполнены в виде завальцованной с одного конца трубки с ЧЭ в оболочке из нержавеющей стали, соединенной с клеммной головкой из алюминия, в которую может встраиваться программируемый измерительный преобразователь dTRANS T01/T03/T05 с выходным сигналом постоянного тока или напряжения. Головка ТС помимо основной формы (В) имеет дополнительное исполнение (BUZ).

ТС модели 90.2040 конструктивно выполнены в виде трубки с монтажными элементами в оболочке из нержавеющей стали или латуни, с присоединенным штекером.

ТС модели 90.2044 конструктивно выполнены в виде трубки в оболочке из нержавеющей стали, с присоединенным штекерным разъемом в Г-образном корпусе. У исполнений 902044/25, 902044/26, 902044/28, 902044/29 дополнительно в корпус встраивается измерительный преобразователь с выходным сигналом постоянного тока (4^20 мА).

ТС модели 90.2150 конструктивно выполнены в виде в виде трубки из нержавеющей стали с подпружиненным ЧЭ. ТС изготавливаются с присоединительными проводами из ПВХ, силикона, тефлона или в металлической оплетке.

ТС моделей 90.2153, 90.2830 конструктивно выполнены в виде в виде трубки с ЧЭ из нержавеющей стали или латуни (для модели 90.2153). ТС изготавливаются с присоединительными проводами из различных материалов (ПВХ, полиуретан, полипропилен, силикон, тефлон и т.д.).

ТС модели 90.2190 конструктивно выполнены в виде в виде трубки с ЧЭ из нержавеющей стали с байонетным монтажным соединением. ТС изготавливаются с присоединительными проводами из силикона, тефлона или в металлической оплетке.

ТС модели 90.2810 конструктивно выполнены в виде завальцованной с одного конца трубки с ЧЭ и с монтажными элементами в оболочке из нержавеющей стали, соединенной с клеммной головкой, в которую может встраиваться программируемый измерительный преобразователь dTRANS T01/T03/T05 с выходным сигналом постоянного тока или напряжения. Головки ТС имеют конструктивные исполнения: B, BUZ, BUZH, BBKS и изготавливаются из нержавеющей стали, алюминия (конструктивные исполнения B, BUZ, BUZH) или синтетического материала PA 6 (конструктивное исполнение BBKS).

ТС модели 90.2815 конструктивно выполнены в виде трубки с ЧЭ в оболочке из нержавеющей стали, с присоединенным цилиндрическим корпусом, в который может встраивается измерительный преобразователь с выходным сигналом постоянного тока (4-20 мА).

ТС моделей 90.2520, 90.2524 конструктивно выполнены в виде пластикового корпуса, предназначенного для настенного монтажа, с находящимся внутри (или снаружи) ЧЭ. Внутрь корпуса может быть встроен измерительный преобразователь с выходным сигналом постоянного тока или напряжения.

ТС моделей 90.2550, 90.2554 являются поверхностными термопреобразователями и конструктивно выполнены в виде трубки в оболочке из нержавеющей стали, алюминия или синтетического материала с присоединительными проводами из каптона, силикона или тефлона. Монтаж ТС к объекту измерений осуществляется при помощи специальной пластины    (в отверстием), приваренной к трубке и находящейся в зоне

расположения ЧЭ.

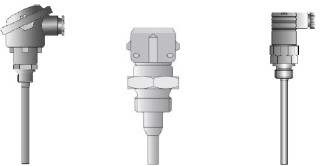

Изображения общего вида ТС моделей 90.2023, 90.2040, 90.2044, 90.2123, 90.2150, 90.2153, 90.2190, 90.2810, 90.2815, 90.2830, 90.2520, 90.2524, 90.2550, 90.2554 приведены на рисунках 1-12.

Рисунок 2 - 90.2040

Рисунок 3 - 90.2044

Рисунок 4 - 90.2123    Рисунок 5 - 90.2150    Рисунок 6 - 90.2153

Рисунок 7 - 90.2190    Рисунок 8 - 90.2810 Рисунок 9 - 90.2815

Рисунок 11 - 90.2520, Рисунок 12 - 90.2550, 90.2524    90.2554

Рисунок 10 - 90.2830

Технические характеристики

Диапазон измеряемых температур ТС, °С:

-    90.2023.......................................................................от минус 50 до плюс 100 (плюс 400);

-    90.2040...........................................................................................от минус 50 до плюс 270;

-    90.2044...........................................................................................от минус 50 до плюс 260;

-    90.2123..........................................................от минус 50 до плюс 100 (плюс 400);

-    90.2150.........................................................................от минус 50 до плюс 400;

-    90.2153.........................................................................от минус 50 до плюс 260;

-    90.2190.........................................................................от минус 50 до плюс 350;

-    90.2810...........................................................................................от минус 50 до плюс 250;

-    90.2815....................................................от минус 50 до плюс 150 (плюс 200, плюс 260);

-    90.2830.............................................от минус 50 (от минус 190) до плюс 200 (плюс 260);

-    90.2520.........................................................................от минус 50 до плюс 90 (плюс 200);

-    90.2524.........................................................................от минус 50 до плюс 90 (плюс 200);

-    90.2550...........................................................................................от минус 50 до плюс 260;

-    90.2554...........................................................................................от минус 50 до плюс 260

У словное обозначение номинальной статической характеристики преобразования (НСХ) по

ГОСТ 6651-2009 (МЭК 60751):......................................................................................Pt100, Pt1000

Номинальное значение сопротивления термопреобразователя при 0 °C (Ro), Ом:......100; 1000

Класс допуска ТС по ГОСТ 6651-2009 (МЭК 60751):.........................................................АА, А, В

Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009 (МЭК 60751), оС (t - значение измеряемой температуры):

-    класс АА:.......................................................................................................±(0,1+0,0017|t|);

-    класс А:..........................................................................................................±(0,15+0,002|t|);

-    класс В:...........................................................................................................±(0,30+0,005 |t|)

Пределы допускаемой основной погрешности ИП (при 22°С):

±0,2 % (от измеряемой величины) или ±0,2 °С (берут большее значение).

Пределы допускаемой суммарной погрешности ТС ( А, °С) вычисляются по формуле:

D = ±4(Аип )2 + (DТС )2 ,

где: АИП - погрешность ИП, °С; АТС - отклонение от НСХ (в температурном эквиваленте) ТС, °С.

Электрическое сопротивление изоляции при температуре плюс (25±10)°С и относительной

влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее:................................................1000

Диаметр монтажной части ТС, мм:...................................................................................от 1,9 до 24

Длина монтажной части ТС, мм:.........................................от 17 до 1000 (и более по спец. заказу)

Длина присоединительных проводов ТС, мм:.........................................................от 500 до 500000

Степень защиты от влаги и пыли ТС по ГОСТ 14254-96 (МЭК 60529):

........................................................................................IP54, IP65, IP66, IP67, IP69

Средний срок службы ТС (при нормальных условиях эксплуатации), лет, не менее.................10

Температура окружающей среды при эксплуатации ТС без ИП (в зависимости от модели ТС, исполнения головки ТС или оболочки присоединительных проводов), °С:

-    90.2023 (с головкой исполнений: B, BUZ)..............................от минус 40 до плюс 100;

-    90.2040.............................................от минус 50 до плюс 150 (плюс 220, плюс 270);

-    90.2044..................................................................................от минус 40 до плюс 125;

-    90.2123 (с головкой исполнений: B, BUZ)..............................от минус 40 до плюс 100;

-    90.2150 (с проводами из ПВХ)............................от минус 5 до плюс 80 (плюс 105);

-    90.2150 (с проводами из силикона)..................................от минус 50 до плюс 180;

-    90.2150 (с проводами из тефлона)..................................от минус 190 до плюс 260;

-    90.2150 (с проводами в металлической оплетке)...................от минус 50 до плюс 35

-    90.2153 (с проводами из ПВХ).............................................от минус 5 до плюс 105;

-    90.2153 (с проводами из полиуретана)...................................от минус 5 до плюс 105;

-90. 2153 (с проводами из силикона).....................................от минус 50 до плюс 180;

-90.2153 (с проводами из тефлона)....................................от минус 190 до плюс 260;

-90.2190 (с проводами из силикона)......................................от минус 50 до плюс 180;

-90.2190 (с проводами из тефлона).....................................от минус 190 до плюс 26

-    90.2190 (с проводами в металлической оплетке).................от минус 50 до плюс 350;

-    90.2810 (с головкой исполнений: B, BUZ, BUZH).....................от минус 40 до плюс 100;

-    90.2810 (с головкой исполнений: BBKS)....................................от минус 30 до плюс 130;

-    90.2815..........................................................................от минус 30 до плюс 85 ( плюс 90);

-    90.2830 (с проводами из тефлона)...................................от минус 190 до плюс 260;

-    90.2830 (с проводами из пропилена).................................от минус 70 до плюс 200;

-    90.2830 (с проводами из силикона)...................................от минус 50 до плюс 150;

-    90.2520........................................................................от минус 50 до плюс 90 ( плюс 200);

-    90.2524........................................................................от минус 50 до плюс 90 ( плюс 200);

-90.2550 (с проводами из силикона).....................................от минус 50 до плюс 180;

-90.2550 (с проводами из тефлона).....................................от минус 50 до плюс 260;

-90.2554 .................................................................................от минус 50 до плюс 120;

Температура окружающей среды при эксплуатации ТС с ИП, °С:

-    без встроенного индикатора..........................................................от минус 50 до плюс 85;

-    со встроенным индикатором...........................................................от минус 50 до плюс 60

Знак утверждения типа

наносится на титульный лист паспорта (в правом верхнем углу) типографским способом, а также на корпус ТС при помощи наклейки.

Комплектность

Термопреобразователь (модификация - в соответствии с заказом) - 1 шт.;

Паспорт (на русском языке) - 1 экз.;

Методика поверки - 1 экз.

Поверка

осуществляется в соответствии с документом МП 62152-15 «Термопреобразователи сопротивления платиновые моделей 90.2023, 90.2040, 90.2044, 90.2123, 90.2150, 90.2153, 90.2190, 90.2810, 90.2815, 90.2830, 90.2520, 90.2524, 90.2550, 90.2554. Методика поверки», утверждённым ФГУП «ВНИИМС», 18.05.2015 г.

Основные средства поверки:

- термометр сопротивления платиновый эталонный 3-го разряда ПТС-10М, диапазон измерений от минус 196,15 до 231,928 °С;

-    термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;

-    калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Госреестр № 52489-13);

-    термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004... 0,02) °С;

-    калибраторы температуры JOFRA серий ATC-R и RTC-R с общим диапазоном воспроизводимых температур от минус 48 до плюс 600 °С и нестабильностью поддержания заданной температуры ±(0,005.0,02) °С;

-    камера тепла-холода с диапазоном воспроизводимых температур от минус 50 до плюс 90 °С (с пассивным термостатом);

-    многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения напряжения ±(10-4 U+1) мкВ, где U -измеряемое напряжение, мВ; сопротивления ±(10-5 R+5 10-4), где R - измеряемое сопротивление, Ом.

Сведения о методах измерений

приведены в соответствующей разделе паспорта на ТС.

Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления платиновым моделей 90.2023, 90.2040, 90.2044,

90.2123, 90.2150, 90.2153, 90.2190, 90.2810, 90.2815, 90.2830, 90.2520, 90.2524, 90.2550,

90.2554

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

Международный стандарт МЭК 60751 (2008, 07) Промышленные чувствительные элементы термометров сопротивления из платины.

ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования.

ТУ 4211-001-17833170-2014 Термопреобразователи сопротивления. Технические условия. Техническая документация фирмы-изготовителя.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
