Трансформаторы тока EXK-CTO, 62153-15

62153-15
Трансформаторы тока EXK-CTO (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Карточка СИ
Номер в госреестре 62153-15
Наименование СИ Трансформаторы тока
Обозначение типа СИ EXK-CTO
Изготовитель "PFIFFNER Instrument Transformers Ltd.", Швейцария
Год регистрации 2015
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока EXK-CTO (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.

По принципу конструкции трансформаторы являются встроенными и применяются в качестве комплектующих изделий для КРУЭ с элегазовой изоляцией. Имеют типоразмер LG, приводимый после наименования типа (EXK-CTO LG). Первичной обмоткой трансформаторов служат токопроводы КРУЭ, проходящие по оси трансформатора внутри корпуса. Основная высоковольтная изоляция обеспечивается за счет элегаза. Трансформаторы имеют тороидальные сердечники с вторичными обмотками, которые расположены внутри элегазового объема в литом алюминиевом корпусе. Выводы вторичных обмоток подключены к клеммам распределительной контактной коробки, закрепленной на крышке трансформатора. Крышка контактной коробки пломбируется в целях предотвращения несанкционированного доступа.

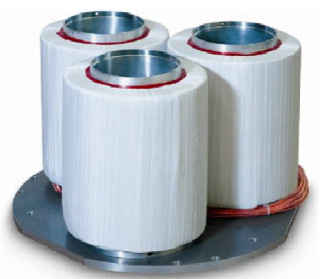

Общий вид трансформаторов приведен на рисунке 1.

Технические характеристики

Таблица 1 - Характеристики тока EXK-CTO

Характеристики

Значение

Номинальное напряжение ввода, кВ

110

Номинальное напряжение трансформатора, кВ

0,66

Количество вторичных обмоток для измерений и учета

2

Количество вторичных обмоток для защиты

4

Номинальный первичный ток, А - обмотка 1S1 - 1S2

300

- обмотка 2S1 - 2S2

600

- обмотки 3S1 - 3S2, 4S1 - 4S2, 5S1 - 5S2, 6S1 - 6S2

1000

Номинальный вторичный ток, А

5

Классы точности вторичных обмоток для измерений и учета - обмотка 1S1 - 1S2

0,2S

- обмотка 2S1 - 2S2

0,5

Классы точности вторичных обмоток для защиты - обмотки 3S1 - 3S2, 4S1 - 4S2, 5S1 - 5S2, 6S1 - 6S2

10Р

Номинальная вторичная нагрузка обмоток для измерений и учета, В-А

20

Номинальная вторичная нагрузка обмоток для защиты, В-А

20

Номинальный коэффициент безопасности вторичных обмоток

для измерений и учета, не более

10

Номинальная предельная кратность вторичных обмоток для

защиты, не менее

10

Номинальная частота напряжения сети, Гц

50

Габаритные размеры, мм

- диаметр внутренний

273

- диаметр наружный

350

Масса, кг

450

Климатическое исполнение и категория размещения по ГОСТ 15150-69

У3 в диапазоне рабочих температур от минус 30 до плюс 40 °С

Знак утверждения типа

наносится методом наклейки на табличку технических данных трансформатора и типографским способом на титульный лист паспортов.

Комплектность

Трансформатор тока EXK-CTO

3 шт. (Зав. №№ 2007.4389.05/1; 2007.4389.05/2; 2007.4389.05/3).

3 экз.

Паспорт Поверка

осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Средства поверки: трансформатор тока измерительный лабораторный ТТИ-5000.5 (Госреестр № 27007-04); прибор сравнения КНТ-03 (Госреестр № 24719-03); магазин нагрузок МР 3027 (Госреестр № 34915-07).

Сведения о методах измерений

отсутствуют.

Нормативные и технические документы, устанавливающие требования к трансформаторам тока EXK-CTO

1.    ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.

2.    ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока.

3.    ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.

4.    Техническая документация фирмы-изготовителя.
