| Номер в госреестре | 62154-15 |
| Наименование СИ | Термометры сопротивления эталонные |
| Обозначение типа СИ | ЭТС-100М |
| Изготовитель | "ИП Васильев", г.С.-Петербург |
| Год регистрации | 2015 |
| Срок свидетельства | 03.11.2021 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |

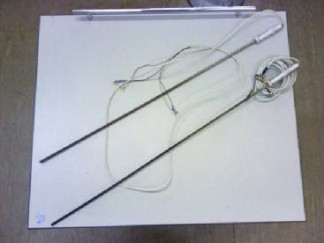

Термометры сопротивления эталонные ЭТС-100М, исполнений ЭТС-100М1, ЭТС-100М2, ЭТС-100М3 - рабочие эталоны 2-го, 3-го разряда согласно ГОСТ 8.558-2009 предназначены для измерения температуры жидких и газообразных сред при поверке и калибровке средств измерений температуры.
Принцип действия термометров заключается в использовании температурной зависимости электрического сопротивления платины. Основной частью термометра является чувствительный элемент, состоящий из платиновой проволоки, спирально уложенной в четырехканальную керамическую трубку. К концам проволоки чувствительного элемента приварены отрезки платинородиевой проволоки, и выводы из алюмелевой проволоки, изолированные кварцевой соломкой. Между выводами проложена кремнийорганическая вата. Корпус термометра изготовлен из нержавеющей стали.
Исполнения термометров различаются метрологическими характеристиками.
Таблица 1
| Наименование характеристики | Значение характеристики | ||
| Исполнения | ЭТС-100М1 | ЭТС-100М3 | ЭТС-100М2 |
| Диапазон измерений температуры, °С | от минус 196 до 660,323 | от минус 196 до 419,527 | |
| Номинальное сопротивление при 0 °С, Ом | 100 ± 0,5 | ||
| Нестабильность термометров в тройной точке воды после отжига при температуре на 10 °С выше верхнего предела измерений, °С, не более | 0,01 | 0,01 | 0,005 |
| Отношение WGa сопротивления термометров при температуре плавления галлия к их сопротивлению в тройной точке воды, не менее | 1,11795 | ||
| Наименование характеристики | Значение характеристики | ||
| Исполнения | ЭТС-100М1 | ЭТС-100М3 | ЭТС-100М2 |
| Доверительные границы абсолютной погрешности при вероятности 0,95, °С, не более при температуре: от минус 196 °С | ± 0,05 | ± 0,03 | |
| 0,01 °С | ± 0,02 | ± 0,01 | |
| 231,928 °С | ± 0,04 | ± 0,02 | |
| 419,527 °С | ± 0,07 | ± 0,02 | |
| 660,323 °С | ± 0,15 | - | - |
| Электрическое сопротивление изоляции между выводами и корпусом термометров при температуре окружающей среды (20 ± 2) °С и относительной влажности воздуха (65 ± 15) %, МОм, не менее | 100 | ||
| Г абаритные размеры, мм, не более диаметр защитной трубки | 5 | ||
| диаметр головки термометра | 20 | ||
| длина монтажной части | 670 | ||
| Масса, г, не более | 100 | ||
| Условия эксплуатации: температура окружающего среды, °С относительная влажность воздуха, % атмосферное давление, кПа | 20,0 ± 2,0 65 ± 15 101,3 ± 4 | ||
| Условия транспортирования: температура окружающего среды, °С относительная влажность воздуха, % атмосферное давление, кПа | от минус 50 до 50 до 80 101,3 ± 4 | ||
| Средняя наработка на отказ, ч | 1000 | ||
| Средний срок службы, лет | 5 | ||
наносится на титульный лист руководства по эксплуатации типографическим способом. Комплектность средства измерений
Таблица 2
| № пп | Наименование | Обозначение | Кол-во |
| 1 | Термометр сопротивления эталонный | ЭТС-100М | 1 шт. |
| 2 | Руководство по эксплуатации | РЭ | 1 экз. |
| 3 | Методика поверки | МП 2411-0119-2015 | 1 экз. |
| 4 | Паспорт | ПС | 1 экз. |
осуществляется по документу МП 2411-0119-2015 «Термометры сопротивления эталонные ЭТС-100М. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» 17 июня 2015 г.
Основное поверочное оборудование:
- установки для реализации реперных точек:
• олова, t=231,928 °С, расш. неопределенность (k=2) - 0,0012 °С;
• цинка, t=419,527 °С, расш. неопределенность (k=2) - 0,002 °С;
• алюминия, t=660,3198 °С, расш. неопределенность (k=2) - 0,004 °С;
• тройной точки воды, t=0,01 °С, расш. неопределенность (k=2) - 0,00014 °С;
- установка для реализации ванн ожиженных газов типа ВКГ, погрешность ±0,001 °С;
- термометры сопротивления платиновые эталонные 1-го разряда типа ПТС-25;
- измерительная установка для измерения сопротивления термометров, погрешность не более 0,002 %.
приведены в руководстве по эксплуатации «Термометры сопротивления эталонные ЭТС-100М».
Нормативные и технические документы, устанавливающие требования к термометрам сопротивления эталонным ЭТС-100М
1. ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры.
2. ГОСТ 6651-09. ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
3. Технические условия ТУ 4211-014-0191215430-2015. «Термометры сопротивления эталонные ЭТС-100М».
