| Номер в госреестре | 62155-15 |
| Наименование СИ | Счетчики электрической энергии однофазные многофункциональные |
| Обозначение типа СИ | АИСТ-1 |
| Изготовитель | РУП "Гомельэнерго", Беларусь, г.Гомель |
| Год регистрации | 2015 |
| Срок свидетельства | 03.11.2021 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |

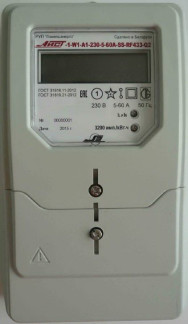

Счетчики электрической энергии однофазные многофункциональные АИСТ-1 (далее -счетчики) предназначены для измерения активной и реактивной электрической энергии прямого и обратного направления по дифференцированным во времени тарифам в однофазных сетях переменного тока промышленной частоты.
Принцип действия счетчиков основан на измерении входных сигналов напряжения и тока с помощью аналого-цифровых преобразователей и их перемножении с последующей обработкой с помощью специализированного контроллера.
Область применения счетчиков - учет электрической энергии на объектах энергетики, на промышленных предприятиях и в коммунально-бытовой сфере в условиях применения дифференцированных по времени тарифов. Счетчики предназначены для применения как в составе автоматизированных систем учета электрической энергии, так и автономно.
Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы (шунты или трансформаторы тока). Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым проводам.
В зависимости от исполнения, счетчики могут иметь один измерительный элемент в цепи фазы или два измерительных элемента в цепях фазы и нейтрали, при появлении разницы значений электроэнергии между измерительными элементами цепей тока фазы и нейтрали учет электроэнергии производится по большему значению.
Счетчики имеют в своем составе измерительные элементы - датчики тока (шунты или трансформаторы тока, в зависимости от исполнения), микроконтроллер, энергонезависимую память данных, встроенные часы реального времени, позволяющие вести учет электрической энергии по тарифным зонам суток, оптическое испытательное выходное устройство по ГОСТ 31818.11-2012 для поверки, интерфейс для подключения к системам автоматизированного учета потребленной электроэнергии, ЖК-дисплей для просмотра измеряемой информации.
В состав счетчиков, в соответствии со структурой условного обозначения, приведенной на рисунке 1, по требованию заказчика могут входить дополнительные устройства: оптический порт (индекс в обозначении - «О», выполнен по IEC 1107), до четырех отдельных гальванически развязанных от сети дискретных выходов (индекс в обозначении - «Q»), до четырех отдельных гальванически развязанных от сети дискретных входов (индекс в обозначении - «I»).
Счетчики, в зависимости от исполнения, могут иметь один, два или три интерфейса удаленного доступа.
Счетчики, у которых в обозначении присутствует индекс «К», оснащены встроенным контактором и позволяют:
- организовать отпуск потребителю предварительно оплаченного количества электроэнергии;
- отключать нагрузку при превышении потребляемой мощности выше установленных лимитов.
Зажимы для подсоединения счетчиков к сети, телеметрического выхода, интерфейсов, дискретных входов и выходов закрываются пластмассовой крышкой.
Счетчики, у которых в обозначении присутствует индекс «Z», имеют вход для подключения внешнего резервного источника питания для снятия показаний счетчика при отсутствии основного питания.
Счетчики, у которых в обозначении присутствует индекс «V», имеют встроенные элементы для контроля вскрытия клеммной крышки и корпуса счетчика. Время и дата вскрытия фиксируются в журнале событий. Благодаря встроенному элементу питания, фиксация в журнале событий производится как при поданном сетевом напряжении, так и при его отсутствии.
Структура обозначения возможных исполнений счетчика приведена на рисунке 1.
(1) СО 00 (4) (§)<§) (Z) (§) (9) (р
IХХХХХХ I-XXX -ХХХХ- XXX - XX - XXX -XX-ХХХХХХ-ХХХХ-ХХХХХХХХ- X
(I) Тип счетчика АИСТ-1 © Тип корпуса
W1 - для установки на щиток, модификация 1 W2 - для установки на щиток, модификация 2 W3 - для установки на щиток, модификация 3 W4 - для установки на щиток, модификация 4 W5 - для установки на щиток, модификация 5 W6 - для установки на щиток, модификация 6 D1 - для установки на DIN-рейку, модификация 1 D2 _ для установки на DIN-рейку, модификация 2 D3 - для установки на DIN-рейку, модификация 3 WD1 - для установки на щиток и DIN-рейку, модификация 1
(3) Класс точности
А1 -кл.т. 1 ГОСТ 31819.21 А2 - кл.т 2 ГОСТ 31819.21 A1R1 -кл.т. 1 ГОСТ 31819.21 , кл.т. ГОСТ 31819.23 A1R2 - кл.т. 1 ГОСТ 31819.21 , кл.т. ГОСТ31819.23
(4) Номинальное напряжение
220 _ 220 В 230 - 230 В
(5) Базовый ток
5 - 5 А Ю 10 А
(6) Максимальный ток
40А .40 А 60А - 60 А 80А _ 80 А 100А - 100 А
(7) Количество и тип измерительных элементов
S - один шунт в фазной цепи тока SS - два шунта в фазной цепи тока и цепи тока нейтрали ST . шунт в фазной цепи тока и трансформатор тока в цепи тока нейтрали
(8) Первый интерфейс
RS485 - интерфейс RS-485 RF433 . радиоинтерфейс 433 МГц RF2400 - радиоинтерфейс 2400 МГц
(9) Второй интерфейс
G - радиоинтерфейс GSM/GPRS Е - интерфейс Ethernet RFWF радиоинтерфейс WiFi RFLT - радиоинтерфейс LTE ® Дополнительные функции V _ электронная пломба О - оптопорт L - подсветка индикатора
Qn - дискретный выход, где л - количество выходов (от 1 до 4)
In - дискретный вход, где л - количество входов (от 1 до 4)
К - реле управления нагрузкой в фазной цепи тока Z - резервный источник питания © Количество направлений учета электроэнергии
- измерение электроэнергии в одном направлении (по модулю)
D - измерение электроэнергии в двух направлениях
Рисунок 1 - Структура обозначения возможных исполнений счетчика
Схемы пломбирования счетчиков от несанкционированного доступа к элементам счетчика с указанием мест нанесения знаков поверки приведены в на рисунках 2-5.
1 - Место установки пломбы с оттиском знака поверки
2 - Место установки пломбы энергоснабжающей организации для защиты от несанкционированного вскрытия электросчётчика
3 - Место установки пломбы ОТК производителя
4 - Место нанесение клейма-наклейки
1 - Место для нанесения оттиска ОТК производителя
2 - Место для нанесения оттиска знака поверки
3 - Место установки пломбы энергоснабжающей организации для защиты от несанкционированного вскрытия электросчётчика
4 - Место нанесение клейма-наклейки
Рисунок 3 - Места установки пломб и нанесения знака поверки для счетчиков в корпусе модификации W4
1 - Место установки пломбы ОТК производителя
2 - Место установки пломбы с оттиском знака поверки
3 - Место установки пломбы энергоснабжающей организации для защиты от несанкционированного вскрытия электросчётчика
4 - Место нанесение клейма-наклейки
1 - Место установки пломбы ОТК производителя
2 - Место установки пломбы с оттиском знака поверки
3 - Место установки пломбы энергоснабжающей организации для защиты от несанкционированного вскрытия электросчётчика
4 - Место нанесение клейма-наклейки
Рисунок 5 - Места установки пломб и нанесения знака поверки для счетчиков в корпусе модификации W6
Счетчик ведет учет электрической энергии по действующим тарифам (до 4) в соответствии с месячными программами смены тарифных зон (количество месячных программ - до 12, количество тарифных зон в сутках - до 48). Месячная программа может содержать суточные графики тарификации рабочих, субботних, воскресных и специальных дней. Количество специальных дней (праздничные и перенесенные дни) - до 45. Для специальных дней могут быть заданы признаки рабочей, субботней, воскресной или специальной тарифной программы. Счетчик содержит в энергонезависимой памяти две тарифных программы - действующую и резервную. Резервная тарифная программа вводится в действие с определенной даты, которая передается отдельной командой по интерфейсу.
Счетчики обеспечивают учет:
- текущего времени и даты;
- количества электрической энергии нарастающим итогом суммарно независимо от тарифного расписания;
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам;
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало месяца;
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало суток;
- профиля мощности, усредненной на заданном интервале.
Учет электрической энергии счетчиками производится по модулю, независимо от направления или с учетом направления (счетчики с индексом «D»)
Счетчики с индексами «A1R1», «A1R2» дополнительно обеспечивают измерение следующих параметров:
- фазного напряжения;
- фазного тока;
- частоты сети;
- коэффициента мощности.
Счетчики обеспечивают возможность задания по интерфейсу следующих параметров:
- адреса счетчика (от 1 до 65534);
- заводского номера счетчика (до 30 символов);
- текущего времени и даты;
- величины суточной коррекции хода часов;
- разрешения перехода на "летнее/зимнее" время (переход на летнее время осуществляется в 2:00 в последнее воскресенье марта, переход на зимнее время осуществляется в 3:00 в последнее воскресенье октября);
- 48 зон суточного графика тарификации для каждого типа дня для 12 месяцев;
- до 45 специальных дней (дни, в которые тарификация отличается от общего правила);
- пароля для доступа по интерфейсу (до 9 цифр).
Счетчик обеспечивает фиксацию в журналах событий перезагрузок, самодиагностики, попыток несанкционированного доступа, переходов на летнее или зимнее время, изменения конфигурации, изменения данных, изменения времени и даты, включений или отключений питания. Обмен информацией с внешними устройствами обработки данных осуществляется по имеющемуся интерфейсу, в зависимости от исполнения.
Обслуживание счетчиков производится с помощью технологического программного обеспечения «MeterTools».
Идентификационные данные программного обеспечения (далее - ПО) счётчиков указаны в таблице 1.
Таблица 1 - идентификационные данные программного обеспечения счетчиков
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| MT0V108E2A.hex | MT0 | 1.0 | 8E2A | CRC |
| MT1V101E27.hex | MT1 | 1.0 | 1E27 | СRC |
| MT2V10254A.hex | MT2 | 1.0 | 254A | CRC |
| MT3V1054AD.hex | MT3 | 1.0 | 54AD | CRC |
По своей структуре ПО не разделено на метрологически значимую и метрологически незначимую части, имеет единую контрольную сумму и записывается в устройство на стадии его производства.
Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблицах 2-6. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует «Среднему уровню» по Р 50.2.077-2014.
Классы точности по ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012 и ТУ BY 490985821.010-2012 в зависимости от исполнения указаны в таблице 2.
Таблица 2
| Обозначение исполнения счетчика | Класс точности при измерении энергии | |
| активной | реактивной | |
| АИСТ-1 -xx-A 1 -xxxxxxxx | 1 | - |
| АИСТ-1 -xx-A2-xxxxxxxx | 2 | - |
| АИСТ-1 -xx-A1R1 -xxxxxxx | 1 | 1 |
| АИСТ-1 -xx-A1R2-xxxxxxx | 1 | 2 |
Основные относительные погрешности при измерении напряжения, тока, частоты, мощности, коэффициента мощности по ТУ BY 490985821.010-2012, в зависимости от исполнения указаны в таблице 3.
Таблица 3
| Обозначение исполнения счетчика | Основная погрешность измерения | ||||
| Напряжения, % | Тока, % | Частоты, % | Мощность, % | Коэффициента мощности, % | |
| АИСТ-1 -xx-A 1 -xxxxxxxx | - | - | - | - | - |
| АИСТ-1 -xx-A2-xxxxxxxx | - | - | - | - | - |
| АИСТ-1 -xx-A1R1 -xxxxxxx | ± 2 | ± 2 | ± 0,1 | ± 1 | ± 0,01 |
| АИСТ-1 -xx-A1R2-xxxxxxx | ± 2 | ± 2 | ± 0,1 | ± 1 | ± 0,01 |
| Примечание - погрешности измерения напряжения, тока, частоты следующих значений входных сигналов: - напряжение - (0,75 ... 1,15) UhcmuH; - ток - 0,05/б.. .1макс; - частота измерительной сети - (47,5.52,5) Гц. | , мощности нормируются для | ||||
Значения порога чувствительности счетчиков в зависимости от класса точности и типа включения приведены в таблице 4.
Таблица 4
| Класс точности счетчика | |||
| 1 | 2 | 1 | 2 |
| ГОСТ 31819.21-2012 | ГОСТ 31819.23-2012 | ||
| 0,004 1б | 0,005 1б | 0,004 1б | 0,005 1б |
Габаритные размеры и масса счетчиков приведены в таблице 5.
Таблица 5
| Обозначение исполнения счетчика | Габаритные размеры, мм, не более | Масса, кг, не более |
| АИСТ-1-W1 -xxxx-xxx-xx-xxx-xx-xxxxxx-xxxx-xxxxxxxx-x | 178x122x57 | 1 |
| АИСТ-1-W2-xxxx-xxx-xx-xxx-xx-xxxxxx-xxxx-xxxxxxxx-x | 172x125x55 | 1 |
| АИСТ-1-W 3 -xxxx-xxx-xx-xxx-xx-xxxxxx-xxxx-xxxxxxxx-x | 201x118x74 | 1 |
| АИСТ-1 -D1 -xxxx-xxx-xx-xxx-xx-xxxxxx-xxxx-xxxxxxxx-x | 130x90x69 | 1 |
| АИСТ-1 -D2-xxxx-xxx-xx-xxx-xx-xxxxxx-xxxx-xxxxxxxx-x | 127x126x75 | 1 |
| АИСТ-1-W4-xxxx-xxx-xx-xxx-xx-xxxxxx-xxxx-xxxxxxxx-x | 204x130x83,5 | 1 |
| АИСТ-1-W 5 -xxxx-xxx-xx-xxx-xx-xxxxxx-xxxx-xxxxxxxx-x | 211x135x109 | 1 |
| АИСТ-1-W6-xxxx-xxx-xx-xxx-xx-xxxxxx-xxxx-xxxxxxxx-x | 211x135x113 | 1 |
Остальные технические характеристики приведены в таблице 6.
Таблица 6
| Наименование характеристики | Значение параметра |
| Номинальное фазное напряжение, В | 220; 230 |
| Базовый ток, А | 5; 10 |
| Максимальный ток, А | 40; 60; 80; 100 |
| Диапазон входных сигналов: сила тока напряжение коэффициент мощности | 0,051б—1макс (0,75.1,15) ином 0,8(емк)...1,0...0,5(инд) |
| Диапазон рабочих температур окружающего воздуха | от минус 40 до 70 °С |
| Относительная влажность | до 98 % при 25 °С |
| Рабочий диапазон изменения частоты измерительной сети счетчика | (50 ± 2,5) Гц |
| Диапазон значений постоянной счетчика по активной электрической энергии, имп./(кВт-ч) | от 800 до 3200 |
| Диапазон значений постоянной счетчика по реактивной электрической энергии, имп./(квар-ч) | от 800 до 3200 |
| Пределы основной абсолютной погрешности хода часов | ± 0,5 с/сут |
| Пределы основной абсолютной погрешности хода часов при отключенном питании счетчика | ±1 с/сут |
| Пределы дополнительной температурной погрешности хода часов | ±0,15 с/(сут°С) в диапазоне от минус 10 до 45 °С; ±0,2 с/(сут °С) в диапазоне от минус 40 до минус 10 °С; ±0,2 с/(сут°С) в диапазоне от 45 до 70 °С. |
| Количество десятичных знаков индикатора | не менее 8 |
Продолжение таблицы 6
| Полная мощность, потребляемая каждой цепью тока | не более 0,5 В-А при базовом токе |
| Полная (активная) мощность, потребляемая каждой цепью напряжения | не более 10 В-А (2 Вт) при номинальном значении напряжения |
| Длительность хранения информации при отключении питания, не менее, лет | 30 |
| Срок службы батареи, не менее, лет | 10 |
| Замена батареи | с нарушением пломбы |
| Число тарифов, не менее | 4 |
| Число временных зон, не менее | 12 |
| Глубина хранения значений электрической энергии на начало месяца, не менее: - для счетчиков с индексами «А1», «А2» - для счетчиков с индексами «A1R1», «A1R2» | 24 месяца 36 месяцев |
| Глубина хранения значений электрической энергии на начало суток, не менее: - для счетчиков с индексами «А1», «А2» - для счетчиков с индексами «A1R1», «A1R2» | 93 суток 128 суток |
| Интервал усреднения мощности для фиксации профиля нагрузки | 30 минут1) |
| Глубина хранения профиля нагрузки при интервале усреднения 30 минут, не менее: - для счетчиков с индексами «А1», «А2» - для счетчиков с индексами «A1R1», «A1R2» | 93 суток 128 суток |
| Количество записей в журнале событий, не менее: - для счетчиков с индексами «А1», «А2» - для счетчиков с индексами «A1R1», «A1R2» | 384 1000 |
| Количество оптических испытательных выходов с параметрами по СТБ ГОСТ Р 52320-2007 (ГОСТ 31818.11-2012): - для счетчиков с индексами «А1», «А2» - для счетчиков с индексами «A1R1», «A1R2» | 1 2 |
| Скорость обмена информацией по интерфейсам, бит/с | 9600 |
| Степень защиты от пыли и влаги | IP51, IP54 по ГОСТ 14254-96 |
| 1) По требованию заказчика возможна реализация настраиваемого интервала усреднения мощности из ряда: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут | |
наносят на лицевую панель счетчиков офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки приведен в таблице 7.
Таблица 7
| Наименование | Количество | Примечание |
| Счетчик электрической энергии однофазный многофункциональный АИСТ-1 | 1 шт. | Исполнение соответствует заказу |
| Пломба свинцовая | 1 шт. | Допускается увеличение количества |
| Леска пломбировочная | 1 шт. | Допускается увеличение количества |
| Руководство по эксплуатации | 1 экз. | |
| Формуляр | 1 экз. | |
| Методика поверки | 1 экз. | |
| Упаковка | 1 шт. | Потребительская тара |
осуществляется по документу МРБ МП. 2364-2013 «Счетчики электрической энергии однофазные многофункциональные «АИСТ-1». Методика поверки», утвержденному ГП «Г омельский ЦСМС» в октябре 2013 г.
В перечень основного поверочного оборудования входят:
- установка для поверки счетчиков электрической энергии HS-6303E (диапазон регулирования напряжения (1 - 300) В, диапазон регулирования тока (0,001 - 120) А, диапазон регулирования частоты (45 - 65) Гц, класс точности эталонного счетчика 0,05 или 0,1);
- универсальная пробойная установка УПУ-10;
- секундомер СОСпр-2б (класс точности 2).
Методика измерений на счетчики электрической энергии однофазные многофункциональные АИСТ-1 приведена в руководстве по эксплуатации МИРТ.411152.010РЭ.
Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии однофазным многофункциональным АИСТ-1
ГОСТ 31818.11-2012 (IEC 62052-11:2003) Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.
ГОСТ 31819.21-2012 (IEC 62053-21:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2.
ГОСТ 31819.23-2012 (IEC 62053-23:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии. ТУ BY 490985821.010-2012 Счетчики электрической энергии однофазные многофункциональные «МИРТЕК-1-BY», «АИСТ-1». Технические условия.
МРБ МП. 2364-2013 Счетчики электрической энергии однофазные многофункциональные «АИСТ-1». Методика поверки.
