Системы измерительные для резервуаров Tank Gauging, 62157-15

Назначение

Системы измерительные Tank Gauging для резервуаров предназначены для измерений уровня, температуры и вычисления объема, массы нефти, нефтепродуктов, других жидкостей, в т.ч. хранящихся под давлением, например, сжиженных углеводородных газов, широких фракций легких углеводородов, сжиженных газов в автоматическом режиме, и отображения информации в реальном времени на дисплее АРМ оператора.

Описание

Системы измерительные Tank Gauging для резервуаров осуществляют измерения уровня (уровня продукта, уровня границы раздела продукт - подтоварная вода, предельных уровней взлива продукта), температуры и вычисление объема, массы и средней плотности продукта. Вычисление объема и средней плотности продукта проводится в условиях проведения измерений, а также в условиях значений, приведенных к стандартным условиям при температуре 15 или 20 °С. Полученные значения средней плотности продукта могут вводиться в системы измерительные Tank Gauging для резервуаров ручным и/или автоматизированным способом по цифровым протоколам передачи данных.

Системы измерительные Tank Gauging для резервуаров состоят из измерительных приборов (датчиков), монтируемых на резервуаре с измеряемым продуктом, полевых и специализированных преобразователей. В зависимости от количества резервуаров, их типа и заявляемых заказчиком требований в состав системы входят различные компоненты. В состав систем измерительных Tank Gauging могут быть включены:

-    измерители уровня продукта:

-    уровнемеры буйковые Proservo NMS;

-    уровнемеры буйковые М6920 (SI7000);

-    измерители уровня границы раздела жидких сред:

-    уровнемеры буйковые Proservo NMS;

-    уровнемеры буйковые М6920 (SI7000);

-    измерители температуры:

-    измерители температуры многозонные Prothermo NMT;

-    измерители температуры мультиплексорные ТМ188.

Данные измерений с измерителей параметров состояния продукта NMS и NMT по каждому резервуару передаются по цифровому протоколу связи HART в отдельный для каждого резервуара полевой преобразователь. В качестве полевых преобразователей применяются преобразователи Tank Side Monitor серии NRF (далее - преобразователи NRF) и/или преобразователи, встроенные в уровнемеры Proservo NMS. Полевой преобразователь также может обеспечивать электропитание подключенных к нему измерительных приборов и индикацию данных измерений на встроенном дисплее.

Данные измерений, полученные от измерителей параметров состояния продукта М6920 (SI7000) и ТМ 188, передаются с помощью протоколов RS485/ Modbus в отдельный для каждого резервуара полевой преобразователь. В качестве полевых преобразователей применяются преобразователи FD188 и/или преобразователи, встроенные в уровнемеры М6920 (SI7000).

Преобразованные в цифровые коды данные измерений от полевых преобразователей передаются по внешним проводным линиям связи в системы сбора данных - преобразователи TankVision Multiscan NXA83, в котором осуществляется обработка результатов измерений и выполняются вычисления параметров состояния продукта. При передаче данных используется технология коммуникаций "field - bus" с применением протоколов типа Modbus. Выбор конфигурации, настройка и диагностика системы могут осуществляться с ПК.

Для организации взаимодействия пользователей с системами измерительными Tank Gauging для резервуаров к ней подключают рабочие станции оператора с программным обеспечением LMS TankVision. Взаимодействие осуществляется путем обращения с рабочей станции оператора к встроенному в каждый преобразователь TankVision Multiscan NXA83 Web-серверу, что позволяет просматривать данные через Web-обозреватель и взаимодействовать с системой как с Web- сайтом. Данные представляются в графической и/или табличной форме. Язык интерфейса Системы: русский, английский.

Для формирования печатных документов к Системе могут подключаться принтеры.

Компоненты систем измерительных Tank Gauging выпускаются в обычном или взрывозащищенном исполнениях:

IEC Ex d [ia] IIB T6.. .T3 Ga/Gb, IEC Ex d IIB T6. ..T3 Ga/Gb, IEC Ex d IIC T6...T3 Ga/Gb

NMS

NMT

NRF

LTD

TM188

FD188

IEC Ex d [ia] IIB T6...T3 Ga/Gb, -40°C, IEC Ex d IIB T6...T3 Ga/Gb, -40°C; IEC Ex ia IIB T2-T6, Ga/Gb;

IEC Exd IIC T4 Gb;

Ex ia IIC T4 Ga, Ex ia IIC T6 Ga, Ex d IIB T6 Gb;

ATEX II 2 (1) GD Exd [ia] IIB T6;

ATEX II 2GD EXd IIC T6.

TANK GAUGING SYSTEM

TankVletort LMS

PC

I

fthenet

T«nkV1*ion Mu«rtC»n NXA83

MUOBUS

RS465

Multiplexer

LTD

SI 7000

M6290

lUtolM

188 I WE

• T

л

ГП.

fcVwlttn line

»‘

Proservo|    (—1 P'othfmio

NMS -y 0 I 3 NMT

Nfil1

'Щ

Рисунок 1 - Общий вид систем измерительных Tank Gauging для резервуаров

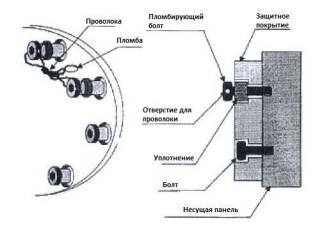

Конструкция систем измерительных Tank Gauging для резервуаров обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений путём установки пломб (Рис.2 и Рис.3).

Программное обеспечение

Программное обеспечение (далее - ПО) систем измерительных Tank Gauging для резервуаров «LMS TankVision», обеспечивающее управление, передачу и обработку измерительных данных, устанавливается в преобразователях TankVision Multiscan NXA83 или персональных компьютерах.

Таблица 1 - Идентификационные данные программного обеспечения

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077 - 2014.

Технические характеристики

Таблица 2 - Метрологические и технические характеристики

Знак утверждения типа

наносится на эксплуатационную документацию типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу МП АПМ 20-15 «Системы измерительные Tank Gauging для резервуаров. Методика поверки», утверждённому ООО «Автопрогресс-М» в 24 апреля 2015 г.

Перечень основного оборудования необходимого для поверки:

-    лента измерительная эталонная (0-50) м второго разряда с грузом, аттестованная в соответствии с МИ 1987-89;

-    термометр сопротивления платиновый вибропрочный эталонный ПТСВ третьего разряда.

Сведения о методах измерений

изложены в документе «Системы измерительные Tank Gauging для резервуаров. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к системам измерительным Tank Gauging для резервуаров

1.    ГОСТ 8.477-82 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений уровня жидкости».

2.    ГОСТ Р 8.321-2013 «Уровнемеры промышленного назначения. Методика поверки».

3.    ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

4.    Техническая документация «Endress+Hauser Yamanashi Co., Ltd.», Япония.
