Тахографы цифровые DTCO 1381, 62164-15

Назначение

Тахографы цифровые DTCO 1381 (далее по тексту - тахограф) предназначены для измерения и непрерывной регистрации информации о скорости движения, пройденном пути. Тахографы представляют собой контрольный бортовой регистрирующий прибор в составе транспортного средства

Описание

Принцип действия тахографов основан на подсчете электрических импульсов, количество которых пропорционально пробегу автотранспортного средства за определенное время, и на основании этого расчета скорости движения и пройденного пути. Электрические сигналы от датчика передаются в электронный блок тахографа, где обрабатываются микропроцессором. Результат обработки (в виде показаний скорости и пройденного пути) отображается на жидкокристаллическом дисплее и записывается в электронную память тахографов. Зарегистрированная информация может быть распечатана на встроенном принтере или передана на компьютер.

Тахографы используют для вычисления сигналы от датчика транспортного средства (например, KITAS 2171). Датчик предоставляет сигналы в режиме реального времени. Сигналы предназначены для получения сведений по участку пути и скорости.

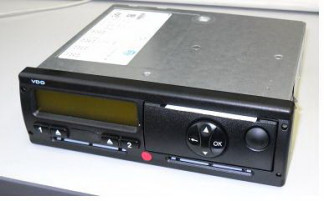

Конструктивно тахографы DTCO 1381 представляют собой регистрирующий блок, выполненный в радиоформате. Управление режимами работы и функциями тахографов, ввод данных и изменение настроек осуществляется с помощью кнопок управления, расположенных на передней панели.

На дисплее в режиме реального времени отображается скорость движения, время и пробег автотранспортного средства. В стандартной индикации отображается следующая информация:

•    в верхней строчке дисплея: время и пиктограмма типа времени (местного или универсального), пиктограмма режима работы «Эксплуатация», скорость;

•    в нижней строчке дисплея: режим работы водителя 1, символ карты водителя 1, общее количество пройденных километров, символ карты водителя 2, режим работы водителя 2.

При отсутствии в слоте карты водителя показаний о ней на дисплее нет.

Сохранение данных осуществляется на носителе массива данных DTCO 1381, а также на введённых тахографических картах.

При работе с тахографами применяют четыре типа электронных карт, которые определяют право доступа к зарегистрированной информации тахографов:

•    карта мастерской;

•    карта водителя;

•    карта предприятия;

•    карта контроля.

Внутренняя функция диагностики контролирует систему и автоматически сообщает о возникновении сбоев. Информация о сбоях и предупреждения индицируются визуально. Тахографы выпускаются в следующих модификациях:

DTCO 1381 (24В), DTCO 1381 (12В), DTCO 1381 (24В) для перевозки опасных грузов, DTCO 1381 (12В) ) для перевозки опасных грузов,

Для предотвращения несанкционированного вмешательства корпус тахографа опломбирован. Расположение пломб на рисунке 2 и рисунке 3.

Программное обеспечение

Программное обеспечение (ПО) используется с целью вычисления, индикации, регистрации, записи и передачи результатов измерения. Конструктивно тахографы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки защиты микроконтроллера от любого последующего изменения или удаления ПО. Доступ к микроконтроллеру исключен конструкцией аппаратной части тахографов.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1_

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокой (в соответствии с Р 50.2.077-2014).

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Технические характеристики

Таблица 2

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на корпус прибора методом этикетирования.

Комплектность

Таблица 3

Поверка

осуществляется по документу 4573-DTCO-2015 «Тахографы цифровые DTCO 1381. Методика поверки», утверждённому ФБУ «ЦСМ Татарстан» 10.08.2015 г.

Основным средством поверки является:

-установка поверочная тахографов CTC II, Госреестр № 56907-14;

-мультиметр цифровой универсальный Keithley 2000, Госреестр №25787-08.

Сведения о методах измерений

Измерения проводятся в соответствии с разделом 2 «Использование по назначению» Руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к тахографам цифровым DTCO 1381

1.    Технический регламент «О безопасности колесных транспортных средств» (ТР ТС 018/2011).

2.    ГОСТ Р 53831-2010 Автомобильные транспортные средства. Тахографы. Технические требования к установке.
