Тахеометры электронные Pentax R-1500N, Pentax W-1500N, 62166-15

Назначение

Тахеометры электронные серий Pentax R-1500N, Pentax W-1500N (далее - тахеометры) предназначены для измерения расстояний, горизонтальных и вертикальных углов при выполнении кадастровых и землеустроительных работ, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.

Описание

Тахеометры - геодезические приборы, принцип действия которых заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта.

Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: "темно - светло", которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.

Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояния до цели. Лазерный дальномер может работать с применением призменных отражателей (отражательный режим) или по диффузным объектам (в диффузном режиме).

Длина волны излучения лазерного дальномера - 0,630-0,680 мкм, класс 1 / 3R (при измерении в отражательном / диффузном режиме) в соответствии со стандартом IEC 60825-1 «Безопасность лазерных изделий».

Конструктивно тахеометры выполнены единым блоком. На передней панели расположен дисплей с кнопками управления. На боковых панелях расположены аккумуляторный отсек, а также USB-разъемы для подключения к персональному компьютеру и внешнему накопителю данных.

Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти и впоследствии могут быть переданы на внешние устройства. Также тахеометры имеют разъем для подключения к внешнему источнику питания и для связи с внешними устройствами.

Пломбирование крепёжных винтов корпуса тахеометров не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты специальным лаком.

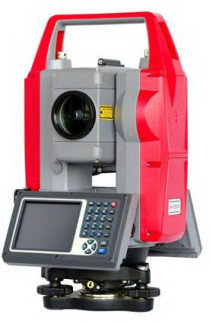

Серия Pentax W-1500N    Серия Pentax R-1500N

Рисунок 1

Программное обеспечение

Встроенное программное обеспечение «МПО V1.17_30» и «FieldGenius» предназначено для обеспечения взаимодействия узлов тахеометров, сохранения и экспорта измеренных величин и импорта исходных данных, а также для обработки данных.

В тахеометрах серии Pentax R-1500N используется ПО «МПО V1.17_30».

В тахеометрах серии Pentax W-1500N используется ПО «FieldGenius».

Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.

Таблица 1 - Идентификационные данные программного обеспечения

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077 - 2014.

Технические характеристики

Таблица 2

Значение характеристики

Наименование характеристики

R-1502N

W-1502N

R-1503N

W-1503N

R-1505N

W-1505N

Модель

W-1501N

Увеличение зрительной трубы, крат, не менее

30

45

1 30

1,0

30/2

±3

±1,0

0 - 360

0,2 - 3000

0,2- 800* 0,2- 500**

Диаметр входного зрачка, мм

Угловое поле зрения зрительной трубы, .....', не менее_

Наименьшее расстояние визирования, м, не более

Цена деления установочного уровня:

- цилиндрического, ..."/ мм

Диапазон компенсации компенсатора, .', не менее

Пределы допускаемой абсолютной погрешности лазерного центрира, мм, не более

Диапазон измерений:

-    углов, .°:

-    расстояний, м, не более:

-    отражательный режим (1 призма)

-    отражательный режим на отражающую плёнку

-    диффузный режим_

Дискретность отсчитывания углов, ."

0,5 / 1 / 5

1 / 5

1 / 10

Дискретность отсчитывания расстояний, мм

Допускаемая средняя квадратическая погрешность измерений углов, ..."_

1

2

3

5

Допускаемая средняя квадратическая погрешность измерений расстояний, мм:

-    отражательный режим

-    отражательный режим на отражающую плёнку

-    диффузный режим:

-    для расстояний менее 150 м

-    для расстояний св. 150 до 300 м

-    для расстояний св. 300 до 500 м

где D - измеряемое расстояние, мм

Источник электропитания, В - Ач:

- внутренний аккумулятор_

Объем внутренней памяти, измерений, не менее

* - измерения на отражающую плёнку Pentax с коэффициентом отражения не менее 90 % по ГОСТ 8.557-2007;

** - измерения на поверхность соответствующей белой поверхности пластины Кодак с коэффициентом отражения не менее 90 % по ГОСТ 8.557-2007;

*** - для серии Pentax W-1500N

Знак утверждения типа

наносится печатным способом на титульный лист руководства по эксплуатации и наклейкой на корпус.

Комплектность

Таблица 3

* - для серии Pentax R-1500N

Поверка

осуществляется по документу МИ 2798-2003 «ГСИ. Тахеометры электронные. Методика поверки».

Перечень основного оборудования необходимого для поверки:

-    стенд универсальный коллиматорный ВЕГА УКС, СКО ±0,3", Госреестр СИ № 44753-10;

-    эталонный линейный базис 1-го или 2-го разряда, ГОСТ 8.503-84.

Сведения о методах измерений

Методика измерений приведена в документах: «Тахеометры электронные серии Pentax R-1500N. Руководство по эксплуатации», «Тахеометры электронные серии Pentax W-1500N. Руководство по эксплуатации»

Нормативные и технические документы, устанавливающие требования к тахеометрам электронным серий Pentax R-1500N, Pentax W-1500N

1.    ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».

2.    ГОСТ Р 51774-01 «Тахеометры электронные. Общие технические условия».

3    РД 68-8.17-98 «Локальные поверочные схемы для средств измерений топографогеодезического и картографического назначения».

4    ТУ 4433-002-02570411-2015 «Тахеометры электронные серий Pentax R-1500N, Pentax W-1500N. Технические условия».
