| Номер в госреестре | 62168-15 |
| Наименование СИ | Системы акустико-эмиссионные |
| Обозначение типа СИ | Pocket AE-2 |
| Изготовитель | "Physical Acoustics Corporation", США |
| Год регистрации | 2015 |
| Срок свидетельства | 03.11.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы акустико-эмиссионные Pocket AE-2 (далее - АЭ-системы) предназначены для измерения параметров сигналов акустической эмиссии (АЭ) в процессе акустико-эмиссионных обследований: амплитуды, длительности, времени нарастания сигнала, энергетического параметра.
АЭ-системы представляют собой двухканальные цифровые универсальные автоматизированные системы сбора и обработки акустико-эмиссионной информации, получаемой с исследуемого объекта от первичных преобразователей акустической эмиссии (ПАЭ) в реальном масштабе времени. АЭ-система включает в себя блок аналоговых измерений и блок цифровой обработки сигнала.
Аналоговая измерительная цепь каждого канала состоит из ПАЭ и платы акустического сигнального препроцессора. ПАЭ принимает волны механического напряжения, распространяющиеся в объекте контроля, и преобразует их в электрический сигнал, который затем усиливается интегрированным или внешним предусилителем. В блоке акустического сигнального препроцессора сигнал АЭ, поступающий с предусилителя, преобразуется в поток цифровых данных.

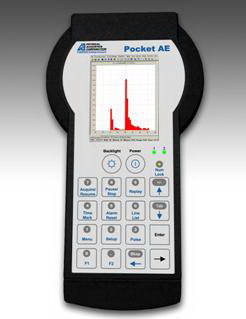

На рисунке 1 представлена фотография общего вида АЭ-систем.
АЭ-система имеет аналоговые входы для измерения дополнительных параметров -давления и температуры.
АЭ-система включает в себя встроенный портативный компьютер, кабельные линии, предварительные усилители, к входам которых подключаются приемные акустические
преобразователи или интегральные акустические преобразователи (со встроенными предусилителями).
В системе могут использоваться следующие ПАЭ производства “PHYSICAL ACOUSTICS CORPORATION”, США:
- пассивные «Alpha» R3a, R6a, R12a, R30a, R50a, WSa;
- со встроенным предусилителем PK-3I, PK-6I, PK-15I, PK-30I, PK-WI.
Cбор и анализ данных, изменение параметров контроля осуществляется с помощью программного обеспечения (ПО) Pocket AEwin.
Идентификационные признаки ПО соответствуют данным, приведенным в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Pocket AEwin |
| Номер версии (идентификационный номер) ПО | ver.2 и выше |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если имеются) | - |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Метрологические и технические характеристики приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение |
| Диапазон рабочих частот (по уровню минус 3дБ), кГц | От 1 до 1000 |
| Динамический диапазон измерения амплитуд АЭ-сигналов, дБ, не менее | 72 |
| Пределы допускаемой абсолютной погрешности измерения амплитуды сигнала, дБ, не более | ± 1 |
| Диапазон измерения длительности АЭ-сигналов, мкс | От 0 до 65535 |
| Пределы допускаемой относительной погрешности измерения длительности АЭ-сигналов, % | ±5 |
| Уровень собственного шума, дБ, не более | 28 |
| Диапазон измерения времени нарастания АЭ-сигналов, мкс | От 0 до 65535 |
| Пределы допускаемой относительной погрешности измерения времени нарастания АЭ-сигналов, % | ±15 |
| Диапазон измерения числа импульсов акустической эмиссии, шт | От 0 до 65535 |
| Пределы допускаемой относительной погрешности измерения числа импульсов акустической эмиссии, % | ±5 |
| Диапазон измерения энергетического параметра, Дж (с дискретностью 9,31 10-16 Дж) | От 0 до 2,61 • 10-8 |
| Пределы допускаемой относительной погрешности измерения энергетического параметра, % | ± 5 |
| Диапазон измерения напряжения параметрического входа, В | ± 10 |
| Пределы допускаемой абсолютной погрешности измерения напряжения параметрического входа, мВ | ± 30 |
| Дополнительное усиление АЭ-сигнала, дБ | 0; 26; 40 |
| Напряжение питания: - от сетевого адаптера с постоянным током 1,5 А, В - от NiMH перезаряжаемых аккумуляторов | 12 7,2 |
| Количество АЭ-каналов | 2 |
| Число программируемых частот среза фильтров: | 1 |
| Разрядность аналогово-цифрового преобразователя (АЦП), бит | 18 |
| Дисплей, ширина х высота, точек | 240 х 320 |
| Объем памяти для хранения информации, Мб | 128 |
| Г абаритные размеры, длина х ширина х высота, мм, не более | 36 х 89 х 241 |
| Масса, кг, не более | 1,1 |
| Средняя наработка на отказ, ч, не менее | 3000 |
| Срок службы, лет, не более | 10 |
| Условия эксплуатации: Температура окружающей среды, оС Относительная влажность воздуха, % Атмосферное давление, мм рт.ст. | От минус 5 до 45 От 20 до 90 От 630 до 800 |
Примечание - все погрешности измерения приведены без учета погрешностей ПАЭ.
наносится на титульный лист руководства по эксплуатации печатным способом и на крышку прибора с помощью наклейки.
Таблица 3
| № п.п | Наименование и условное обозначение | Количество |
| 1. | АЭ-система | 1 шт. |
| 2. | Преобразователи акустические | 1 компл.* |
| 3. | Катушка с коаксиальным кабелем (100 м) | 1 компл.* |
| 4. | Руководство по эксплуатации | 1 экз. |
| 5. | Методика поверки МП 009.Д4-15 | 1 экз. |
* Тип и количество определяется требованиями заказа
осуществляется согласно документу МП 009.Д4-15 «Системы акустико-эмиссионные Pocket AE-2. Методика поверки», утвержденному ФГУП «ВНИИОФИ» в апреле 2015 года.
Основные средства поверки:
1. Осциллограф цифровой запоминающий TDS 2024. (Госреестр №24018-06);
2. Генератор сигналов сложной формы AFG 3021. (Госреестр №32620-06);
3. Источник питания постоянного тока Б5-48. (Госреестр № 5968-77).
Используется для прямых измерений в соответствии с методиками, приведенными в разделе 2 руководства по эксплуатации «Системы акустико-эмиссионные Pocket AE-2. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к системам акустико-эмиссионным Pocket AE-2
Техническая документация фирмы “PHYSICAL ACOUSTICS CORPORATION”, США.
