Счётчики жидкости лопастные MKA 800, MKA 2290 предназначены для измерений объёма различных нефтепродуктов, протекающих по трубопроводу.
Принцип работы счётчиков жидкости лопастных MKA 800, MKA 2290 основан на измерении количества оборотов ротора, вращающегося под действием потока жидкости. Количество оборотов ротора пропорционально объёму жидкости, прошедшему через счётчик.
Конструктивно счётчики жидкости лопастные MKA 800, MKA 2290 состоят из первичного преобразователя расхода и механического сумматора, размещенных раздельно.
Первичный преобразователь расхода представляет собой металлический корпус, внутри которого находится ротор с четырьмя лопастями. Лопасти ротора образуют четыре измерительные камеры одинакового объема. При протекании жидкости через первичный преобразователь расхода возникает разность давлений на его входе и выходе, под действием которой ротор совершает вращательное движение, а жидкость, при этом, последовательно вытесняется из измерительных камер. Вращательное движение ротора передается на механический сумматор. Значения объёма жидкости, прошедшей через счётчик, в механическом сумматоре индицируется на роликовом счётном устройстве.
Для защиты от несанкционированного доступа и изменения метрологических характеристик пломбируется крышка механического сумматора.

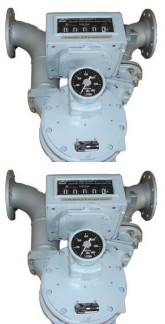

Общий вид и механический сумматор представлены на рисунке 1.
а) б) Рисунок 1 - Счетчики жидкости лопастные MKA а) общий вид; б) механический сумматор
Метрологические и технические характеристики приведены в таблице 1.
Таблица 1 - Основные метрологические и технические характеристики
| Наименование характеристик | Значения ха | рактеристик |
| MKA 800 | MKA 2290 | |
| Диапазон объёмного расхода жидкости, м3/ч | от 3 до 78 | от 4,8 до 120 |
| Диаметр условного прохода, мм | 65 | 80 |
| Пределы допускаемой | ||
| относительной погрешности | ± 0,15 | |
| измерений объёма жидкости, % | ||
| Циклический объём, дм | 0,8 | 2,29 |
| Максимальное давление | 1,0 | |
| измеряемой среды, МПа | ||
| Диапазон вязкости жидкости мм /с (сСт) | от 0,55 до 2000 | |
| Диапазон температуры измеряемой среды, °С | от минус 40 до плюс 50 | |
| Диапазон температуры окружающей среды, °С | от минус 55 до плюс 60 | |
| Габаритные размеры, мм, не более: | ||
| высота | 226 | 286 |
| ширина | 207 | 283 |
| длина | 295 | 330 |
| Масса, кг, не более | 15,6 | 36 |
нанесен на переднюю панель корпуса механического сумматора в виде наклейки и титульный лист паспорта типографским способом.
Комплектность средства измерений приведена в таблице 2.
Таблица 2 - Комплектность
| Наименование | Количество, шт |
| Первичный преобразователь расхода | 1 |
| Механический сумматор | 1 |
| Паспорт | 1 |
осуществляется в соответствии с документом ГОСТ 8.451-81 «Счётчики жидкости камерные. Методы и средства поверки».
При поверке применяются следующие средства измерений:
- установка поверочная для поверки методом измерения объёма (для жидкостей с вязкостью до 36 сСт), пределы допускаемой относительной погрешности не более ± 0,05 %;
- мерники металлические номинальным объёмом не менее 2 м3, пределы допускаемой относительной погрешности не более ± 0,05 %.
Методика измерений приведена в документе: «Счётчики жидкости лопастные MKA 800, MKA 2290. Паспорт».
Нормативные и технические документы, устанавливающие требования к счётчикам жидкости лопастным MKA 800, MKA 2290
1. ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости».
2. Техническая документация фирмы «Alfons Haar», Германия.
