| Номер в госреестре | 62187-15 |
| Наименование СИ | Счетчики |
| Обозначение типа СИ | УВП-281 |
| Изготовитель | Общество с ограниченной ответственностью «Специализированное конструкторское бюро «ПРОМАВТОМАТИКА» (ООО «СКБ «ПРОМАВТОМАТИКА»), г. Москва |
| Год регистрации | 2015 |
| Срок свидетельства | 03.11.2025 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики УВП-281 (далее - счетчики) предназначены для измерения количества тепловой энергии воды и пара в открытых и закрытых системах теплоснабжения, количества воды, пара и газов.
Принцип работы счетчика состоит в измерении сигналов, поступающих от первичных преобразователей расхода, разности давлений, температуры, давления, их преобразовании в значения физических величин и вычисления расхода, количества измеряемой среды и количества тепловой энергии.
Счетчики выпускаются в исполнениях УВП-281В1, УВП-281В2, УВП-281П, УВП-281Г, отличающихся измеряемой средой (вода, перегретый пар, газы) и/или погрешностью измерений. Счетчик может совмещать несколько исполнений.
В состав счетчика могут входить следующие средства измерений, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений:
- вычислитель УВП-280 (Госреестр № 53503-13) модификации УВП-280А.01 или УВП-280Б.01;
- первичные преобразователи (далее - 1111) температуры, абсолютного/избыточного давления, разности давления, расхода (количества);
В качестве 1111 могут применяться средства измерений со следующими выходными сигналами:
- 1111 расхода (количества) с частотным или число-импульсным выходным сигналом с частотой следования импульсов до 10 кГц, с унифицированным токовым выходом по ГОСТ 26.011-80, с протоколом HART (при использовании в составе счетчика контроллера КР-HART), с цифровыми интерфейсами по протоколу Modbus;
- 1111 температуры с унифицированным токовым выходом по ГОСТ 26.011-80, с протоколом HART (при использовании контроллера КР-HART), с цифровыми интерфейсами по протоколу Modbus или термопреобразователи сопротивления класса АА, А или В по ГОСТ 6651-2009;
- 1111 давления, разности давлений с унифицированным токовым выходом по ГОСТ 26.011-80, с протоколом HART (при использовании в составе счетчика контроллера КР-HART), с цифровыми интерфейсами по протоколу Modbus.
В качестве 1111 расхода могут использоваться объемные и массовые 1111, стандартные сужающие устройства по ГОСТ 8.586.2-2005, ГОСТ 8.586.3-2005 и МИ 3152-2008, диафрагмы серий «Rosemount 405» и «Rosemount 1595» по МИ 3416-2013, осредняющие напорные трубки ANNUBAR по МИ 2667-2011 и ITABAR по МВИ ФР.1.29.2004.01005.
В составе счетчиков УВП-281Г могут также использоваться барьеры искрозащиты, не вносящие погрешности в измерительный канал, или внесенные в Г осреестр СИ.
Счетчик обеспечивает измерения:
- тепловой энергии и тепловой мощности по каждому трубопроводу, а также в открытых и закрытых системах теплоснабжения в соответствии с уравнениями измерений по МИ 2412-97, МИ 2451-98, МИ 2714-2002;
- объема газов при стандартных условиях по ГОСТ 2939-63;
- текущего значения объемного и массового расхода измеряемой среды в трубопроводах;
- текущего значения температуры измеряемой среды в трубопроводах;
- текущего значения абсолютного/избыточного давления измеряемой среды в трубопроводах;
- текущего значения разности температур измеряемой среды в подающем и обратном (трубопроводе холодного водоснабжения) трубопроводах;
- суммарных с нарастающим итогом значений объема и массы измеряемой среды, протекающего по трубопроводам;
- суммарного с нарастающим итогом значения потребленного/отпущенного количества тепловой энергии;
- времени работы при поданном напряжении питания;
- времени работы без превышения измеряемыми параметрами допустимых пределов;
- времени работы с превышением измеряемыми параметрами допустимых пределов;
- времени работы с остановкой измерений.
В энергонезависимом архиве счетчика для каждого измерительного канала тепловой энергии накапливается:
- масса и объем измеряемой среды, протекшей за каждые час, сутки, месяц;
- потребленное/отпущенное количество тепловой энергии за каждые час, сутки, отчетный период;
- средние значения температур измеряемой среды в трубопроводах за каждые час, сутки;
- средние значения измеряемых давлений измеряемой среды в трубопроводах за каждые час, сутки;
- условно-постоянные значения контролируемых параметров, введенные в память вычислителя;
- интервалы времени, в которых счетчик функционировал без превышения измеряемыми параметрами допустимых пределов;
- интервалы времени, в которых измеряемый расход измеряемой среды выходил за пределы измерений;
- интервалы времени, в которых разность температур в подающем и обратном трубопроводах была меньше допустимого (установленного) значения;
- интервалы времени, в которых электропитание счетчика было отключено;
- интервалы времени работы с остановкой измерений.
Счетчик обеспечивает измерение количества измеряемой среды в трубопроводах (до 10 трубопроводов), в тепловых системах (до 3 систем).
Счетчик также обеспечивает хранение в энергонезависимой памяти измеренных и вычисленных параметров, а также архива нештатных ситуаций. Глубина архива счетчика для каждого трубопровода составляет:
- месячного архива - не менее 3 лет;
- суточного архива - не менее 6 месяцев;
- часового архива - не менее 60 суток;
- архива нештатных ситуаций - не менее 256 событий.
При отключении электропитания счетчик обеспечивает хранение накопленной информации и работу часов реального времени в течение не менее 1 года.

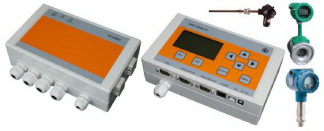

Фотографии общего вида счетчиков приведены на рисунках 1-3.
Места нанесения пломб для защиты от несанкционированного доступа приведены в описаниях типа вычислителя и первичных преобразователей в составе счетчиков.
В вычислителе в составе счетчиков применяется встроенное программное обеспечение (ПО). ПО имеет разделение на метрологически значимую часть ПО и метрологически незначимую часть ПО.
Программное обеспечение предназначено для обработки измерительной информации от первичных преобразователей расхода, температуры, давления, разности давлений, вычислений расхода и количества измеряемых сред, тепловой энергии, индикации результатов измерений на показывающем устройстве (жидкокристаллическом индикаторе), сохранения результатов измерений и изменений в настройках счетчика в архивах, формирования выходных сигналов, настройки и проведения диагностики счетчиков, выбора параметров, сохраняемых в архивах.
Счетчики имеют минутный, часовой, дневной и месячный архивы для хранения базы данных зарегистрированных параметров и событий.
В счетчиках обеспечивается защита от несанкционированного доступа к запрограммированным параметрам. Защита реализуется при помощи пломбируемой защитной планки на лицевой панели вычислителя и многоуровневой системы паролей.
Таблица 1 - Идентификационные данные программного обеспечения счетчиков
| Идентификационные данные (признаки) | Значение |
| 1 | 2 |
| Идентификационное наименование ПО | ПО счетчиков УВП-281 (вычислителей УВП-280) |
| Номер версии (идентификационный номер) ПО | 2.17 |
| Цифровой идентификатор ПО (CRC32) | 46E612D8 |
| Другие идентификационные данные, если имеются | - |
Вычисление цифрового идентификатора программного обеспечения и вывод его значения на показывающее устройство счетчика (вычислителя) не проводится.
Защита ПО счетчиков (вычислителей) от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по п. 4.5 Р 50.2.077-2014. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимого ПО счетчика (вычислителя) и измеренных (вычисленных) данных.
Метрологические и технические характеристики счетчиков приведены в таблице 2.
Таблица 2
| Параметр | Значение |
| Измеряемая среда в зависимости от исполнения счетчика: - УВП-281В1, УВП-281В2 - УВП-281 П - УВП-281 Г | вода перегретый пар газы |
| Диапазон измерений расхода, м3/ч - воды - пара - газов | от 10-3 до 105 от 1 до 106 от 10-2 до 106 |
| Диапазон измерений абсолютного/избыточного давления, МПа - воды - пара - газов | от 0,1 до 5 от 0,1 до 20 от 0 до 30 |
| Диапазон измерений температуры, °С: - воды - пара - газов | от 0 до 200 от 100 до 600 от -73 до 226 |
| Диапазон измерений разности температур воды в подающем и обратном трубопроводах, °С | от 2 до 180 |
| Диапазон измерений разности давлений, кПа | от 0,01 до 630 |
| Диапазон измерений тепловой мощности, Мкал/ч: - воды - пара | от 10-3 до 2107 от 3 10-1 до 5106 |
| Отношение верхнего предела диапазона измерений расхода воды Gmax к нижнему пределу диапазона измерений расхода воды Gmjn первичных преобразователей объемного расхода Gmax/Gmin в исполнениях УВП-281В1 и УВП-281В2, не менее | 50 |
| Пределы допускаемой приведенной к диапазону измерений погрешности при измерении давления измеряемой среды, % - воды - пара - газов | ±0,5; ±1; ±2 ±0,25; ±0,5; ±1 ±0,1; ±0,15; ±0,25; ±0,6 |
| Пределы допускаемой абсолютной погрешности при измерении температуры воды/пара t, °С | ±(0,6+0,004-|t|) |
| Пределы допускаемой относительной погрешности при измерении термодинамической температуры газов, % | ±0,20; ±0,25; ±0,30; ±0,6 |
| Пределы допускаемой относительной погрешности при измерении объема воды при расходе G, %: - УВП-281В1 - УВП-281В2 | ±(1+0,01-Gmax/G), но не более ±3,5 % ±(2+0,02- Gmax/G), но не более ±5 % |
| Пределы допускаемой относительной погрешности при измерении тепловой энергии теплоносителя в закрытых системах водяного теплоснабжения, в зависимости от разности температур At, %: - УВП-281В1 - УВП-281В2 | ±(2 + 4-Atmin/At + 0,01-Gmax/G) ±(3 + 4-Atmin/At + 0,02-Gmax/G) |
| Пределы допускаемой относительной погрешности при измерении тепловой энергии пара, %: - в диапазоне расходов пара от 10 до 30 % - в диапазоне расходов пара от 30 до 100 % | ±5 ±4 |
| Пределы допускаемой относительной погрешности при измерении массы пара в диапазоне расхода от 10 до 100 %, % | ±3 |
| Пределы допускаемой относительной погрешности при измерении объемного расхода и объема газа при рабочих условиях, % | ±1; ±1,5; ±2; ±2,5 |
| Пределы допускаемой относительной погрешности при измерении объемного расхода и объема газа при стандартных условиях, % | ±1,5; ±2; ±2,5; ±3 |
| Пределы допускаемой относительной погрешности при измерении времени, % | ±0,01 |
| Условия эксплуатации: - температура окружающего воздуха вычислителя, °С - верхнее значение относительной влажности окружающего воздуха вычислителя при +35 °С и более низких температурах без конденсации влаги, % Температура и верхнее значение относительной влажности окружающего воздуха для 1111 и барьеров искрозащиты | от минус 20 до плюс 50 95 приведены в технической документации на эти приборы |
| Напряжение питания, потребляемая мощность, масса, габаритные размеры | приведены в документации на составные части счетчика |
| Примечания: 1. При применении стандартных сужающих устройств погрешность измерений расхода и количества измеряемой среды рассчитывается по ГОСТ 8.586.5-2005 и МИ 3152-2008; при применении осредняющих напорных трубок ANNUBAR по МИ 2667-2011; при применении ос-редняющих напорных трубок ITABAR - по МВИ ФР.1.29.2004.01005; при применении счетчиков газа - по ГОСТ Р 8.740-2011, ГОСТ 8.611-2013. 2. Пределы допускаемой относительной погрешности при измерении тепловой энергии горячей воды в открытой системе теплоснабжения рассчитываются по МИ 2553-99 или по методике, утвержденной в установленном порядке. | |
наносится типографским способом на титульные листы эксплуатационных документов и на лицевую панель вычислителя УВП-280 в виде наклейки.
Таблица 3
| Наименование | Обозначение | Кол-во |
| Счетчик УВП-281 в составе: - вычислитель УВП-280А.01 (УВП-280Б.01) - ПП расхода - ПП температуры - ПП абсолютного и избыточного давления - ПП разности давления - барьер искрозащиты | 1 1 от 1 до 24 до 24 до 24 до 24 до 24 | |
| Счетчики УВП-281. Методика поверки | КГПШ 407376.001 МП | 1 |
| Счетчики УВП-281. Руководство по эксплуатации | КГПШ 407376.001 РЭ | 1 |
| Счетчики УВП-281. Паспорт | КГПШ 407376.001 ПС | 1 |
осуществляется в соответствии с документом КГПШ 407376.001МП «Счетчики УВП-281. Методика поверки», утвержденным ФГУП «ВНИИМС» 05.06.2015 г.
Основные средства поверки:
- установка для поверки счетчиков/расходомеров воды с относительной погрешностью не более ± 0,3 %;
- установка для поверки счетчиков/расходомеров газа с относительной погрешностью не более ± 0,3 %;
- стенд СКС6 (абсолютная погрешность формирования сигналов тока ±0,003 мА, сигналов сопротивления ±0,015 Ом, относительная погрешность формирования сигналов частоты ±0,003 %);
- термометры сопротивления эталонные мод. ПТСВ-4 (абсолютная погрешность ±0,02 °С);
- термостат жидкостный мод. 7012 (абсолютная погрешность ±0,05 °С);
- термостат жидкостный мод. 7312 (абсолютная погрешность ±0,05 °С);
- манометр грузопоршневой МП-2,5; МП-6; МП-60; МП-600 кл. точности 0,05. Средства поверки, указанные в методиках поверки на составные части счетчика
УВП-281.
Методики измерений приведены в руководстве по эксплуатации КГПШ 407376.001 РЭ, ГОСТ 8.586.5-2005, ГОСТ Р 8.740-2011, ГОСТ 8.611-2013, МИ 2667-2011, МИ 2714-2002, МИ 3152-2008, МВИ ФР.1.29.2004.01005.
Нормативные и технические документы, устанавливающие требования к счетчикам УВП-281
1. ГОСТ 8.586.1.. .3,5-2005 ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств
2. ГОСТ Р 8.740-2011 ГСИ. Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков
3. ГОСТ 8.611-2013 ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода
4. КГПШ 407376.001 ТУ «Счетчики УВП-281. Технические условия»
| Зарегистрировано поверок | 201 |
| Поверителей | 12 |
| Актуальность данных | 18.11.2024 |
