Датчики абсолютного давления Bm 220, 62193-15

Назначение

Датчики абсолютного давления Вт 220 (далее - датчики) предназначены для измерений абсолютного давления жидких и газообразных сред и преобразования его в напряжение постоянного тока.

Описание

Принцип действия датчика основан на преобразовании давления измеряемой среды, воздействующего на чувствительный элемент, в электрический сигнал.

Конструктивно датчик состоит из чувствительного элемента, корпуса и вилки.

Чувствительный элемент включает в себя штуцер, основание, мембрану, подушку, балку. На балку методом тонкопленочной технологии нанесены тензорезисторы, соединенные в электрическую схему (мост Уитстона) . Балка крепится к основанию винтами, а жесткий центр балки через подушку соединен с мембраной. Внутренний корпус, основание и мембрана крепятся между собой сваркой и образуют герметичную полость с опорным давлением

0,02 мм рт.ст. Чувствительный элемент для защиты от внешних воздействий закрыт корпусом , который крепится к штуцеру сваркой.

Измеряемое давление подается в приемную полость датчика через трубопровод.

Выходной сигнал с датчика с помощью кабельной линии через вилку подается на вход преобразующей аппаратуры.

В зависимости от диапазона измерений датчик имеет три варианта исполнения Вт 220 - (0 - 0,125) МПа, Вт 220-01 - (0- 0,25) МПа, Вт 220-02 - (0 - 0,5) МПа.

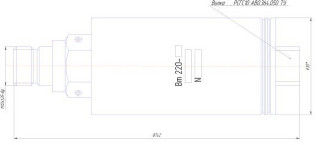

Внешний вид датчика приведен на рисунке 1. Схема пломбирования от несанкционированного доступа - на рисунке 2. Габаритные и установочные размеры датчика представлены на рисунке 3.

Диапазоны измерений давления, МПа

0-0,125; 0-0,25; 0-0,5

± 0,15

2,25±0,8;

±1,0

±0,5

от минус 100 до 90

Начальный выходной сигнал, приведенный к напряжению питания, при давлении в приемной полости не более 13,3 Па (0,1 мм рт.ст.), мВ/В, в пределах

Нормирующее значение выходного сигнала, приведенное к напряжению питания, мВ/В

Пределы допускаемой основной приведенной погрешности, % Пределы допускаемой приведенной дополнительной погрешности от изменения температуры , %/10 °С Температура рабочей среды, °С

Габаритные размеры (максимальный диаметр х длина), мм    030 х 87 ±2

Масса, кг    не более 0,16

Напряжение питания, В    от 4,8 до 6,3

Знак утверждения типа

наносится на титульных листах эксплуатационной документации офсетным способом

Комплектность

В комплект поставки входят:

-датчик Вт 220;

-формуляр Вт 2.832.032 ФО;

-техническое описание и инструкция по эксплуатации Вт 2.832.032 ТО;

-инструкция входного контроля Вт 2.832.032 Д5;

-прокладка 6x9-II ГОСТ 19752-84-3 шт.;

-прокладка 12x 16-II ГОСТ 19752-84 -3 шт;

-методика поверки Вт 2.832.032 МП.

Поверка

осуществляется по документу Вт 2.832.032 МП «Датчики абсолютного давления Вт 220. Методика поверки», утвержденному ОАО «НИИФИ» 12.08.2015 г.

Средства поверки: тераомметр электронный Е6-13А (диапазон измерения 100 -1010 МОм, класс точности 2,5); источник питания постоянного тока Б5-8 [диапазон измерения (0-50) В, основная погрешность ±3 %]; ампервольтомметр универсальный Ф-30 [диапазон измерения (0,1 - 10) мА, класс точности 0,1%]; манометр абсолютного давления МПА-15 (диапазон измерения 0 - 4 105 Па, основная погрешность ±6,65 Па), манометр МО (диапазон измерения 0 - 1 кгс/см2, класс точности 0,4).

Сведения о методах измерений

Методика измерений содержится в техническом описании и инструкции по эксплуатации Вт 2.832.032 ТО.

Нормативные и технические документы, устанавливающие требования к датчикам абсолютного давления Вт 220

Датчик абсолютного давления Вт 220. Технические условия Вт 2.832.032 ТУ.

ГОСТ Р 8.840-2013 «ГСОЕИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1 • 106 Па»
