Термометры цифровые СК-Терм, 62194-15

Назначение

Термометры цифровые «СК-Терм» предназначены для измерения температуры нефтепродуктов в резервуарах при их приемке, хранении и выдаче.

Описание

Принцип действия термомтеров цифровых «СК-Терм» (далее - термометров) основан на измерении падения напряжения в цепи постоянного тока установленного значения на включенном в нее термозависимом сопротивлении.

В качестве термочувствительного элемента используется платиновый термоэлемент, значение сопротивления которого при температуре 0 °С составляет 1 000 Ом. Платиновый элемент включен в цепь источника постоянного тока с калиброванным значением 1 мА.

Масштабный преобразователь, включенный по схеме инвертирующего усилителя, осуществляет компенсацию падения напряжения на термоэлементе при температуре 0 °С, а также масштабное преобразование полезного сигнала до уровня работы аналого-цифрового преобразователя (далее - АЦП).

Процессор осуществляет общую синхронизацию и работу цифрового индикатора, а также обеспечивает организацию калиброванного значения постоянного тока в источнике путем подачи на него опорного напряжения 2,5 В.

В качестве цифрового индикатора использован четырехдекадный светодиодный индикатор, обеспечивающий нормальную работу термометров при температуре минус 50 °С.

Конструктивно термометры состоят из блока измерительного и датчика температуры, соединенных между собой кабелем длиной 15 м.

Блок измерительный выполнен в металлическом герметичном корпусе, на крышке которого расположен светодиодный индикатор и тумблер включения питания.

Корпус имеет отдельный отсек для блока питания и гнездо для зарядки аккумуляторной батареи блока питания в процессе эксплуатации.

Корпус датчика температуры представляет собой тонкую металлическую трубку из нержавеющей стали.

Вводы кабеля загерметизированы.

Уровень «0» взрывозащиты измерителя обеспечивается видом взрывозащиты «искробезопасная электрическая цепь «ia» по ГОСТ 30852.10-2002». Маркировка взрывозащиты «0ExiaIIBT4».

Термометры могут применяться в различных отраслях промышленности, в том числе опасных по взрыву газов, для измерения температуры жидких веществ за исключением химически агрессивных сред (растворы кислот, щелочей и т.п.).

Сертификат соответствия №ТС RU C-RU.МЮ62.В.02122,    выданный

ООО «ПромМашТест» (аттестат аккредитации № РОСС Ru.0001.11МЮ62).

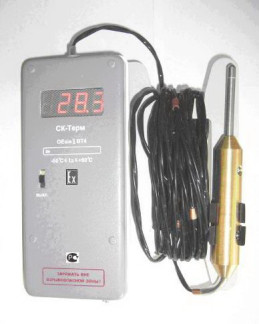

Общий вид и схема пломбирования термометров приведены на рисунке 1.

Программное обеспечение

Программное обеспечение (далее - ПО) термометров по аппаратному обеспечению является встроенным и предназначено для линейного перерасчет кода АЦП в единицы температуры с последующим динамическим отображением на четырехдекадном семисегментном светодиодном индикаторе в десятичном виде арабскими цифрами.

Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.

Сохранение результатов измерений, ведение журнала событий в памяти процессора и последующее их считывание не предусмотрены ПО и конструкцией прибора.

Конструкция блока измерительного исключает возможность несанкционированного влияния на ПО термометров и на измерительную информацию.

Уровень защиты ПО и измерительной информации в соответствии с Р 50.2.077-2014 -«высокий». Метрологические характеристики термометров нормированы с учетом влияния ПО.

Идентификационные данные ПО приведены в таблице 1. Таблица 1

Технические характеристики

Основные метрологические и технические характеристики термометров приведены в таблице 2.

Таблица 2

Знак утверждения типа

наносится по центру в нижней части панели измерительного блока методом шелкографии, а также в левом верхнем углу паспорта и руководства по эксплуатации типографским способом.

Комплектность

Комплектность термометров приведена в таблице 3.

Таблица 3

Поверка

осуществляется по документу СК.405111.001 МП «ГСИ. Термометры цифровые «СК-Терм». Методика поверки», утвержденному ГЦИ СИ ФБУ «Омский ЦСМ» 13.07.2015 г.

Основные средства поверки:

- термометр лабораторный электронный ЛТ-300: диапазон измеряемых температур от минус 50 до плюс 300 °С, пределы допускаемой погрешности измерения (в диапазоне температур от минус 50 до плюс 200 °С) ±0,05 °C;

-    термостат жидкостный ТЕРМОТЕСТ-05-02: диапазон рабочих температур от минус 80 до плюс 30 °С, нестабильность поддержания температуры ±0,02 °С, неравномерность температуры в рабочей ванне ±0,02 °С;

-    термостат для вискозиметров ВИС-Т: диапазон рабочих температур от 15 до 100 °С, нестабильность поддержания температуры ±0,01 °С, пределы допускаемой погрешности установления заданной температуры ±0,01 °С.

Сведения о методах измерений

СК.405111.01 РЭ «Термометр цифровой «СК-Терм». Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к термометрам цифровым «СК-Терм»

1.    ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»

2.    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

3.    ГОСТ 30852.0-2002 «Электрооборудование взрывозащищенное. Часть 0. Общие требования»

4.    ГОСТ 30852.10-2002 «Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь i»
