| Номер в госреестре | 62203-15 |
| Наименование СИ | Термопреобразователи сопротивления |
| Обозначение типа СИ | S мод. S102950, S102951, S102952, S102953, S102954 |
| Изготовитель | "Minco Products, Inc.", США |
| Год регистрации | 2015 |
| Срок свидетельства | 28.07.2025 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления серии S модификаций S102950, S102951, S102952,
5102953, S102954 (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры и контроля состояния подшипников.
Принцип действия ТС основан на зависимости сопротивления тонкопленочного платинового, медного или никелевого термочувствительного элемента (ЧЭ) от температуры.
Термопреобразователи конструктивно выполнены в виде тонкостенного цилиндрического корпуса различной формы (в месте контакта с поверхностью подшипника) типов «А», «В», «С» и «D», с присоединенным кабелем с проводами в оплетке из нержавеющей стали, или с удлинительными проводами в тефлоновой оболочке.
Внутри корпуса ТС размещены 1 или 2 ЧЭ.
Корпус ТС изготавливается из медного сплава с никелевым покрытием. Провода и кабель термопреобразователей могут дополнительно покрываться специальной смолой типа ФЭП (фторированный этилен-пропилен).
Модификации ТС отличаются друг от друга по конструкции корпуса, по типу и количеству ЧЭ. Модификация S102950 выполнена в корпусе типа «А», S102951 и S102953 - в корпусе типа «В», S102952 - в корпусе типа «С», а S102954 - в «D». Модификации ТС S102950, S102951, S102952, S102953 могут иметь 1 или 2 ЧЭ (только для платиновых ЧЭ), а модификация S102954 изготавливается только с одним платиновым ЧЭ.
Модификации термопреобразователей имеют исполнения, различающиеся: типом ЧЭ (CA, NB, NA, PA, PE, PD, PF, PM), количеством ЧЭ (кроме S102954), схемой соединения внутренних проводов с ЧЭ, а также длиной и типом оболочки присоединительного кабеля или удлинительных проводов.
ТС могут имеют двух-, трех- или четырехпроводную схему соединения внутренних проводов с ЧЭ.
Монтаж ТС в зависимости от типа корпуса осуществляется в опорный башмак подшипника, под слой баббита или непосредственно в сам баббит подшипника.
Датчики относятся к электрическому оборудованию, предназначенному для применения во взрывоопасных зонах класса 0 и/или 1, 2 категорий IIA, IIB и IIC и температурных классах Т1-Т6 в соответствии с присвоенной маркировкой взрывозащиты вида 1Ex e II «Т3...Т6» GbX или 0Ex ia IIC «Т3... Т6» Ga X.

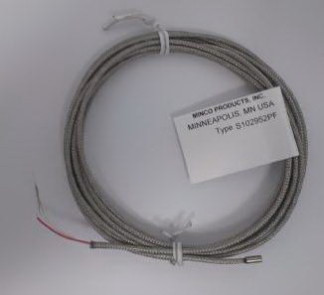

Фотографии общего вида ТС представлены на рисунке 1.
Рисунок 1 - Термопреобразователи сопротивления серии S модификаций S102950, S102951, S102952, S102953, S102954
Диапазон измерений температуры, тип НСХ ЧЭ ТС, температурный коэффициент, номинальное значение сопротивления, а также допуск по сопротивлению (при 0 °С) в зависимости от модификации и исполнения ТС приведены в таблице 1.
Таблица 1
| Обозначение модификации ТС | Диапазон измерений температуры, °С | Тип НСХ ЧЭ ТС, температурный коэффициент (а, °С-1): обозначение исполнения ТС | Номинальное значение шпротивле-ния при 0 °С (R0), Ом | Допуск по сопротивлению при 0 °С, % |
| 5102950, 5102951, 5102952, S102953 | От минус 50 до плюс 200, от 0 до плюс 200 (PE) | Pt100 (0,00385): PE, PD, PM | 100 | ±0,36 (PE); ±0,12 (PD); ±0,06 (PM) |
| От минус 50 до плюс 200 | Pt1000 (0,00385): PF | 1000 | ±0,12 | |
| От минус 50 до плюс 200 | Pt100 (0,00392): PA | 100 | ±0,36 | |
| От минус 50 до плюс 200 | Cu10 (0,00427): CA | 9,035 (10 Ом при температуре плюс 25 °С) | ±0,2 (при температуре плюс 25 °С) | |
| От минус 50 до плюс 200 | Ni100 (0,00618): NB | 100 | ±0,5 | |
| От минус 50 до плюс 200 | Ni120 (0,00672): NA | 120 | ±0,5 | |
| S102954 | От минус 50 до плюс 200, от 0 до плюс 200 (PE) | Pt100 (0,00385): PE, PD, PM | 100 | ±0,36 (PE); ±0,12 (PD); ±0,06 (PM) |
| Обозначение модификации ТС | Диапазон измерений температуры, °С | Тип НСХ ЧЭ ТС, температурный коэффициент (а, °С-1): обозначение исполнения ТС | Номинальное значение сопротивления при 0 °С (R0), Ом | Допуск по сопротивлению при 0 °С, % |
| От минус 50 до плюс 200 | Pt1000 (0,00385): PF | 1000 | ±0,12 | |
| От минус 50 до плюс 200 | Pt100 (0,00392): PA | 100 | ±0,36 |
НСХ ЧЭ ТС в пределах диапазона измерений рассчитывают по следующим формулам:
- для Pt100, Pt1000 (а=0,00385 “С'1): в соответствии с ГОСТ 6651-2009 (МЭК 60751);
- для Pt100 (а=0,00392 °С-1): в соответствии с ГОСТ 6651-2009 (МЭК 60751), но при этом необходимо использовать следующие коэффициенты:
А=3,9848 10-3, В=-5,870-10-7, С=-4,0000-10-12;
- для Cu10 (а=0,00427 °С-1): Rt=9,035 (1+A2t) (в диапазоне от минус 50 до плюс 150 °С), Rt=9,035 R3(1+A3(t-150)+B3(t-150)2) (в диапазоне св. плюс 150 до плюс 200 °С), где: А2=4,2743 10-3, Аэ=2,62638 10-3, Вэ=2,43732 10-8, R3=1,(441145;
- для Ni100 (а=0,00618 °С-1): R=100 (1^.At+Bt2+Dt4+Ft6), где: А=5,485 10-3,
В=6,650-10-6, D=2,805 10-11, F=-2,00 10-17;
- для Ni120 (а=0,00672 °С-1): Rt=120•(1+At+Bt2+Ct3), где: А, В, С и (D) в зависимости от измеряемой температуры приведены в таблице 2.
Таблица 2
| t, °C | A | B | C | D |
| от -50 до -30 | 9,995545058 10-1 | 5,854808892-10-3 | 5,782609262-10-6 | 2,584891485 10-8 |
| св. -30 до 0 | 1,0 | 5,899358312-10-3 | 7,267589932-10-6 | 4,234870007 10-8 |
| св. 0 до 30 | 1,0 | 5,899358312-10-3 | 7,267589932-10-6 | 1,154640832-10-8 |
| св. 30 до 60 | 1,000118847 | 5,887473643 10-3 | 7,663745572-10-6 | 7,144678985 10-у |
| св. 60 до 90 | 1,002329124 | 5,776959768 10-3 | 9,505643490-10-6 | -3,088087226 10-9 |
| св. 90 до 120 | 9,940315172-10-1 | 6,053466667-10-3 | 6,432455728 10-6 | 8,294089672 10-у |
| св. 120 до 150 | 1,007022904 | 5,728761999-10-3 | 9,138994624-10-6 | 7,759260700 10-10 |
| св. 150 до 180 | 8,918592090-10-1 | 8,032035898 10-3 | -6,216164699 10-6 | 3,489850234 10-8 |
| св. 180 до 200 | 9,060247382-10-1 | 7,795943744-10-3 | -4,904541625 10-6 | 3,246957072 10-8 |
Пределы допускаемого отклонения от НСХ в температурном эквиваленте (в зависимости от типа ЧЭ ТС), °С:
- для Pt100, Pt1000: ..........................±(0,15+0,002• |t|) (PM); ±(0,3+0,005 |t|) (PD, PF),
.................................................................................±(0,9+0,014|t|) (PE, PA);
- для Cu10:.............................................±(0,5+0,008|t-25|) (в диапазоне <25 °С),
...........................................................±(0,5+0,013(t-25) (в диапазоне от 25 °С);
- для Ni100:....±(0,4+0,028|t|) (в диапазоне <0 °С), ±(0,4+0,007 t) (в диапазоне от 0 °С);
- для Ni120:.....±(0,8+0,02 |t|) (в диапазоне t<20 °С), ±(0,95+0,0125 t) (в диапазоне от 20
до 100 (не включая)°С); ±(0,7+0,015 t) (в диапазоне от 100 до 200 °С).
Электрическое сопротивление изоляции ТС при температуре (25±10)°С и относительной влажности воздуха от 30 до 80 %, МОм, не менее:...................................10
Длина корпуса ТС, мм, не более:....................................................................8
Длина удлинительных проводов
или кабеля (с удлинительными проводами), мм, не более:.....................................15000
Диаметр корпуса ТС, мм, не более:.................................................................8
Диаметр площадки корпуса (типа «В») ТС, мм, не более:...................................6,5
Масса ТС, г, не более:..............................................................................1100
Рабочие условия эксплуатации ТС:
- диапазон температур окружающей среды, °С:.....................от минус 50 до плюс 200
(в зависимости от температурного класса ТС)
- относительная влажность воздуха, %, не более:.............................................95
Степень защиты датчиков от проникновения воды
и пыли по МЭК 60529 /ГОСТ 14254-96:.............................................................IP54.
наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.
В комплект поставки ТС входят:
- термопреобразователь - 1 шт. (модификация и исполнение - в соответствии с заказом);
- методика поверки - 1 экз.;
- паспорт - 1 экз.
По дополнительному заказу: монтажные приспособления.
осуществляется по документу МП 62203-15 «Термопреобразователи сопротивления серии S модификаций S102950, S102951, S102952, S102953, S102954. Методика поверки», утвержденному ФГУП «ВНИИМС» 30.07.2015 г.
Основные средства поверки:
- термометр сопротивления ЭТС-100 эталонный 3 разряда с погрешностью по ГОСТ 8.558-2009 в диапазоне температуры от минус 196 °С до плюс 660 °С;
- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.1 с диапазоном воспроизводимых температур от минус 30 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004. 0,02) °С;
- калибратор-вольтметр универсальный В1-28 (Хв2.095.024 ТУ), диапазон измерений электрического сопротивления 0,00001 Ом.. .10 МОм;
- измеритель-регулятор температуры многоканальный прецизионный МИТ-8 модели МИТ-8.15М, пределы допускаемой основной абсолютной погрешности канала измерения температуры: ±(0.001+3*10 -6 *t) °С.
отсутствуют.
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления серии S модификаций S102950, S102951, S102952, S102953, S102954
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Международный стандарт МЭК 60751:2009 (2008-07). Промышленные чувствительные элементы термометров сопротивления из платины.
Техническая документация фирмы Minco Products, Inc., США.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
