| Номер в госреестре | 62207-15 |
| Наименование СИ | Установки поверочные трубопоршневые двунаправленные |
| Обозначение типа СИ | OGSB |
| Изготовитель | Общество с ограниченной ответственностью «Системы Нефть и Газ Балтия» (ООО «Системы Нефть и Газ Балтия»), г. Калининград |
| Год регистрации | 2015 |
| Срок свидетельства | 03.11.2025 |
| МПИ (интервал между поверками) | 1 год - для передвижных; 2 года - для стационарных |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки поверочные трубопоршневые двунаправленные OGSB (далее - ТПУ OGSB) предназначены для воспроизведения, хранения и передачи единицы объема жидкости при поверке, калибровке, градуировке и контроле метрологических характеристик преобразователей объёмного и массового расходов, счетчиков жидкости, рабочих эталонов 2-го разряда по ГОСТ 8.510.
Принцип действия ТПУ OGSB заключается в повторяющемся вытеснении известного объёма жидкости из измерительного участка ТПУ OGSB.
При работе ТПУ OGSB и поверяемое (градуируемое, калибруемое) средство измерений (СИ) соединяют последовательно. Через технологическую схему с ТПУ OGSB и СИ устанавливают необходимое значение расхода жидкости. Четырёхходовой переключающий кран ТПУ OGSB с помощью привода поворачивают в положение «запуск» и в поток жидкости, проходящей через корпус ТПУ OGSB, запускают шаровой поршень. Перемещение поршня через измерительный участок ТПУ OGSB с известной вместимостью приводит к последовательному срабатыванию детекторов положения поршня.
Метод поверки, градуировки и контроля метрологических характеристик СИ основан на сравнении количества жидкости, прошедшей через измерительный участок ТПУ OGSB и через поверяемое СИ.
ТПУ OGSB состоит из следующих основных частей, установленных на стальной сварной раме: цилиндрического корпуса с измерительным и разгонными участками, шарового поршня, перемещающегося в корпусе под действием потока жидкости, детекторов положения поршня, четырёхходового переключающего крана.
Для измерений температуры и давления жидкости на входе и выходе ТПУ OGSB применяют средства измерений температуры и давления, утвержденного типа, метрологические характеристики которых должны соответствовать требованиям методик поверки, в соответствии с которыми применяются ТПУ OGSB.
ТПУ OGSB могут работать с измерительно-вычислительными комплексами, контроллерами, вычислителями расхода, счетчиками импульсов и другими средствами измерений, утвержденного типа, имеющими возможность подключения трубопоршневых поверочных установок.
ТПУ OGSB выпускаются в стационарном и передвижном исполнениях.

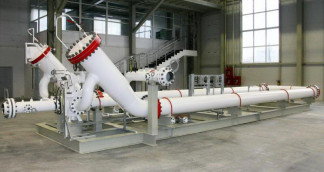

Общий вид ТПУ OGSB показан на рис. 1 и 2.
Фланцевые соединения измерительного участка и детекторы положения шарового поршня пломбируются поверителем (рис. 4 и 5). В случае демонтажа измерительного участка ТПУ OGSB с фланцевым соединением типа «шип-паз» на заводе-изготовителе и последующего монтажа на месте эксплуатации, повторная поверка не требуется, поскольку конструкция фланцевого соединения (рис. 3) обеспечивает сохранность вместимости измерительного участка с необходимой точностью.
ТПУ OGSB не имеют собственного программного обеспечения, управление установкой и индикация результатов измерений осуществляются с помощью измерительновычислительного комплекса (ИВК) утвержденного типа, подключаемого к ТПУ OGSB.
Метрологические и технические характеристики ТПУ OGSB приведены в таблице 1.
Таблица 1
| Наименование характеристики | Значение характеристики | |||||||
| Номинальное значение вместимости измерительного * 3 участка*, м | 0,2 1,0 | 0,4 2,0 | 1,2 4,0 | 2,0 6,0 | 4,0 10,0 | 8,0 20,0 | 10,0 30,0 | 16,0 40,0 |
| Среднее квадратическое отклонение случайной составляющей погрешности*, %, не более | 0,015 | |||||||
| Пределы допускаемой относительной погрешности определения вместимости измерительного участка*, % | ± 0,05; ± 0,10 | |||||||
| Параметры электрического питания: - род тока - напряжение, В - частота, Гц | переменный, одно- или трехфазный 220+22-зз ; 380+38-57 50 ± 1 | |||||||
| Потребляемая мощность, Вт, не более | 250 | |||||||
| Номинальное значение диаметра измерительного участка, мм ** | 220 | 273 | 324 | 406 | 508 | 610 | 762 | 914 |
| Г абаритные размеры, мм, не более - длина - ширина - высота | 8000 1800 1800 | 10000 2000 2000 | 14000 3000 3000 | 16000 3600 3000 | 22000 4500 3800 | 24000 5000 4500 | 26000 5500 4800 | 28000 5800 5200 |
| Наибольшее значение расхода рабочей среды, м3/ч *** | 100 | 180 | 400 | 600 | 1100 | 2000 | 3000 | 4000 |
| Масса, кг | 6000 | 8000 | 9000 | 15000 | 16000 | 22000 | 26000 | 30000 |
| Условия эксплуатации: - рабочая среда - давление рабочей среды | вода, нефть, нефтепродукты, химикаты, промышленные жидкости, сжиженный газ, газовый конденсат | |||||||
| ANSI 150 (РШ0), ANSI 300 (РШ0), ANSI 600 (РШ00) | ||||||||
| - диапазон температуры рабочей среды, °С | от минус 10 до 70 | |||||||
| - диапазон вязкости кинематической рабочей среды, сСт | от 0,4 до 1000 | |||||||
| - диапазон температуры окружающего воздуха, °С | (от минус 40 до 50)**** | |||||||
| Средняя наработка на отказ, ч | 36000 | |||||||
| Средний срок службы, лет | 15 | |||||||
* в зависимости от заказа;
** в зависимости от варианта исполнения возможны другие значения диаметра.
*** в зависимости от варианта исполнения возможны другие значения расхода рабочей среды. **** при отрицательных температурах должна быть предусмотрена термоизоляция измерительного участка с детекторами.
наносится способом лазерной гравировки на металлическую фирменную табличку и на титульный лист руководства по эксплуатации типографским способом. Табличка крепится на торцевую часть ТПУ OGSB.
Таблица 2
| Установка поверочная трубопоршневая двунаправленная OGSB (исполнение по заказу) | 1 |
| Документация | |
| Руководство по эксплуатации | 1 |
| Методика поверки (по заказу) | 1 |
осуществляется по:
- МИ 1972-95 Рекомендация «ГСИ. Установки поверочные трубопоршневые. Методика поверки поверочными установками на базе весов ОГВ или мерников»;
- МИ 2974-2006 Рекомендация «ГСИ. Установки поверочные трубопоршневые 2-го разряда. Методика поверки трубопоршневой поверочной установкой 1-го разряда с компаратором»;
- МИ 3155-2008 Рекомендация. «ГСИ. Установки поверочные трубопоршневые. Методика поверки поверочными установками на базе мерника и объемного счетчика»;
- МИ 3268 -2010 Рекомендация. «ГСИ. Установки поверочные трубопоршневые 2-го разряда. Методика поверки установками поверочными на базе компакт-прувера и компаратора»
Перечень основных средств поверки приведен в таблице 3.
Таблица 3
| Наименование средства измерений | Основные метрологические характеристики | Примечание |
| Эталонные мерники 1-го разряда по ГОСТ 8.470-82 | Номинальная вместимость от 20 до 1000 дм , пределы допускаемой относительной погрешности ± 0,01 %; ± 0,02 %. | Для поверки ТПУ OGSB с пределами допускаемой относительной погрешности определения вместимости измерительного участка ± 0,05 % (МИ 3155-2008, МИ 1972-95) |
| Трубопоршневые установки 1-го разряда | Относительная погрешность не более 0,05 % | Для поверки ТПУ OGSB с пределами допускаемой относительной погрешности определения вместимости измерительного участка ± 0,10 % (МИ 2974-2006, МИ 3268 -2010) |
| Компакт-прувер | Относительная погрешность не более 0,05 % |
Методика прямых измерений приведена в Руководстве по эксплуатации установок поверочных трубопоршневых двунаправленных OGSB.
Нормативные и технические документы, устанавливающие требования к установкам поверочным трубопоршневым двунаправленным OGSB
ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
ТУ 4213-002-95715144-2009 Трубопоршневые поверочные установки. Технические условия.
