| Номер в госреестре | 62208-15 |
| Наименование СИ | Анализаторы цифровых потоков |
| Обозначение типа СИ | МТ1100А |
| Изготовитель | "Anritsu Corporation", Япония |
| Год регистрации | 2015 |
| Срок свидетельства | 03.11.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы цифровых потоков МТ1100 А (далее - анализаторы) предназначены для формирования цифрового измерительного сигнала с заданной тактовой частотой и уровнем мощности или амплитудой импульсов, а также анализа структуры сигнала с заданной чувствительностью приемной части при тестировании цифровой аппаратуры, цифровых трактов и компонентов волоконно-оптических сетей связи на электических и оптических интерфейсах плезиохронной (PDH), синхронной (SDH) цифровой иерархии, оптических транспортных сетей (OTN), сетей Ethernet/IP, сетей Fibre Channel (FC), внутренних интерфейсах базовых станций мобильной связи CPRI/OBSAI.
Анализатор представляет собой портативный прибор с цветным сенсорным экраном, состоящий из базового блока (платформы) и размещаемых на нем сменных измерительных модулей: электропитания (МШ10001 или МШ10002) и измерительных (до 2 модулей из МШ10010,. МШ10011 и МШ0012)
Принцип действия анализатора основан на:
- генерации различных измерительных сигналов (электрических и оптических) с заданными параметрами, включая частоту, амплитуду (мощность) и структуру последовательностей цифровых сигналов;
- логическом анализе структуры измерительных или реальных электрических и оптических цифровых сигналов, поступающих на измерительные входы анализатора.
В зависимости от комплектации (аппаратные и программные опции) анализаторы обеспечивают:
- регистрацию и анализ ошибок в цифровых трактах в соответствии с рекомендациями Международного союза электросвязи (МСЭ-Т) G.821, G.826, G.829, M.2101.1 (M2100), G.8201, M.2401 (M.2110) на электрических интерфейсах Е1 (скорость передачи 2,048 Мбит/с), Е3, Е4 и STM-1 (скорости передачи 34,368, 139,264 и 155,520 Мбит/с соответственно) и на оптических интерфейсах STM-1, STM-4, STM-16, STM-64, STM-256, OTU-1, OTU-2, OTU-3, OTU-4 (скорости передачи от 155,520 до 10 полос по 10,31250000 Гбит/с);
- тестирование сетей передачи данных и отдельных средств связи на основе технологии Ethernet на электрических (10/100/1000BASE) и оптических (100BASE/1000BASE/ 10GBASE/ 40GBASE/ 100GBASE) интерфейсах и на основе технологии Fibre Channel (FC100, FC200, FC400, FC800, FC1200), интерфейсах CPRI/OBSAI в соответствии с международными рекомендациями (RFC2544, RFC6349, Y.1564 и др.);

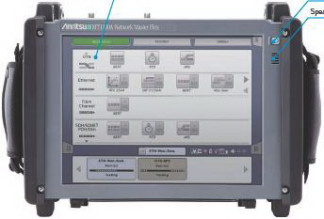

Общий вид анализатора и схема защиты от несанкционированного доступа с помощью однократно используемых для пломбирования этикеток изображены на рисунках 1 и 2 соответственно.
Программное обеспечение (ПО) встроенное, 1.00 и выше, с управляющими функциями.
Таблица 1 - Идентификационные данные ПО_
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FrameworkCore |
| Номер версии (идентификационный номер) ПО | 3.01 |
| Цифровой идентификатор ПО | CRC 0x37d5 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню "высокий" согласно Р 50.2.077-2014. Конструкция анализатора исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Запись ПО осуществляется в процессе производства. Доступ к внутренним частям прибора, включая процессор, защищен конструкцией анализаторов и этикеткой. Модификация ПО возможна только на предприятии изготовителя.
Таблица 2
| Характеристика | Значение | |||||||
| Пределы допускаемой относительной погрешности тактовой частоты передаваемого сигнала | ±4,6-10-6 | |||||||
| Электрические интерфейсы PDH, SDH (только с модулем МШ10010) | ||||||||
| Тип интерфейса | Е1 (RJ45/BNC) | Е3 | Е4 | STM-1 | ||||
| Тактовая частота, МГц | 2,048 | 34,368 | 139,264 | 155,520 | ||||
| Амплитуда импульсов (для Е1) или полный размах (для Е3, Е4, STM-^), В | 3,0±0,3/ 2,37±0,24 | 1,0±0,1 | 1,0±0,1 | 1,0±0,1 | ||||
| Сопротивление нагрузки на выходе, Ом Номинальное значение сопротивления входа, Ом Затухание несогласованности входа на полутактовой частоте, дБ, не менее | 120±12/ 75±7,5 120/75 18 | 75±7,5 75 18 | 75±7,5 75 15 | 75±7,5 75 15 | ||||
| Максимальное затухание сигнала на входе относительно номинального уровня, дБ | 40 | 12 | 12 | 12 | ||||
| Оптические интерфейсы (STM-1 - STM-256, Ethernet, OTN | FC) | |||||||
| Тип приемопередатчика | Мощность на выходе, дБм | Пределы допускаемой от-носитель-ной погрешности мощности на выходе, дБ | Минимальная чув-ствитель-ность входа, дБм | Пределы допускаемой от-носитель-ной погрешности чустви-тельности входа, дБ | ||||
| Модель | Наименование | Длина линии, км | ||||||
| G0311A | 1G 850 нм SX SFP | 0,5 | -4,75 | ±4,75 | -17 | ±1 | ||
| G0312A | 1G 1310 нм LX SFP | 10 | -7 | ±4 | -19 | ±1 | ||
| G0313A | 1G 1550 нм ZX SFP | 80 | +0,5 | ±4,5 | -3 | ±1 | ||
| G0315A | 10G LR/LW 1310 нм SFP+ | 10 | -3,45 | ±4,75 | -14,2 | ±1 | ||
| G0316A | 10G ER/EW 1550 нм SFP+ | 40 | -0,35 | ±4,35 | -15,8 | ±1 | ||
| G0318A | 10G ZR/ZW 1550 нм SFP+ | 80 | +2 | ±2 | -23 | ±1 | ||
| G0319A | До 2,7 ГГц 1310 нм SFP | 15 | -7 | ±4 | -19 | ±1 | ||
| G0320A | До 2,7 ГГц 1310 нм SFP+ | 40 | -0,5 | ±2,5 | -28 | ±1 | ||
| Характеристика Значение | |||||||
| Тип приемопередатчика | Мощность на выходе, дБм | Пределы допускаемой от-носитель-ной погрешности мощности на выходе, дБ | Минимальная чувствительность входа, дБм | Пределы допускаемой от-носитель-ной погрешности чустви-тельности входа, дБ | |||
| Модель | Наименование | Длина линии, км | |||||
| G0321A | До 2,7 ГГц 1550 нм SFP+ | 80 | +0,5 | ±2,5 | -28 | ±1 | |
| G0328A | 1G/2G/4G FC 850 нм SFP | 0,5 | -6,25 | ±3,25 | -17 | ±1 | |
| G0322A | 1G/2G/4G FC 1310 нм SFP | 10 | -7 | ±4 | -19 | ±1 | |
| G0323A | 1G/2G/4G FC 1550 нм SFP+ | 40 | -0,5 | ±2,5 | -28 | ±1 | |
| G0329A | 10G LR 1310 нм SFP+ | 10 | -0,15 | ±4,35 | -19 | ±1 | |
| G0332A | 100BASE-FX 1310 нм SFP | 2 | -17,5 | ±2,5 | -31 | ±1 | |
| G0333A | 10GBASE-SR 850 нм SFP+ | 0,3 | -4,15 | ±3,15 | -11,5 | ±1 | |
| G0334A | 40G Ethemet/OTN 1310 нм 4 полосы QSFP+ | 10 | +0,15 на полосу | ±2,15 | -11,5 на полосу | ±1 | |
| G0335A | 40G Ethemet/OTN 1310 нм 4 полосы СFP | 10 | +0,15 на полосу | ±2,15 | -11,1 на полосу | ±1 | |
| G0336A | 40G SDH /OTN 1550 нм СFP | 2 | +1,5 | ±1,5 | -6 | ±1 | |
| G0337A | 100G Ethemet/OTN 1310 нм 4 полосы СFP | 10 | +0,2 на полосу | ±2,7 | -10,3 на полосу | ±1 | |
| G0338A | 100G Ethemet/OTN 1310 нм 4 полосы СFP2 | 10 | +0,2 на полосу | ±2,7 | -10,3 на полосу | ±1 | |
| G0339A | 100G Ethernet 850 нм 4 полосы СXP | 0,1 | -2,6 | ±5,0 | -9,5 на полосу | ±1 | |
| Общие характеристики | |||||||
| Рабочие условия применения: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | 0 - +40 80 | ||||||
| Условия хранения и транспортирования: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от - 20 до +60 80 | ||||||
| Г абариты (ширина хглубинахвысота), мм, не более - базового блока МТ1100А - модуля питания МШ10001А (с батареями) - модуля питания высокой мощности Ми110002А - измерительного модуля 10G МИ110010А - измерительного модуля 100G МИ110011А - измерительного модуля 40G/100G МИ110012А | 267,7x346,0x55,5 224,5x320,0x81.5 224,5x320,0x71.5 224,5х320,0х36,2 224,5x320,0x59,32 224,5x320,0x59,32 | ||||||
| Масса, кг, не более - базового блока МТ1100А - модуля питания МИ110001 А (с батареями) - модуля питания высокой мощности МИ110002А - измерительного модуля 10G МИ110010А - измерительного модуля 100G МИ110011А - измерительного модуля 40G/100G МИ110012А | 2.5 3.0 3.0 1,4 3.0 3.0 | ||||||
Электропитание анализатора в зависимости от модуля питания, входящего в комплект, осуществляется от Li-ion аккумуляторной батареи, либо от сети переменного тока напряжением 100-240 В, частотой 50/60 Гц.
наносится на заднюю сторону прибора в виде наклеиваемой этикетки и на руководство по эксплуатации типографским способом.
В комплект поставки входят:
- анализатор с выбранными аппаратными и программными опциями;
- руководство по эксплуатации на русском языке М^3735ЛБ-5.0;
- методика поверки.
осуществляется в соответствии с документом МП 62208-15 «Анализаторы цифровых потоков МИ100А. Методика поверки», утвержденным ФГУП «ЦНИИС» в сентябре 2015 г.
Основные средства поверки:
- частотомер электронно-счетный Ч3-63/1: 0,1 Гц - 1500 МГц, ±510 f ± 1 ед. счета;
- осциллограф двухканальный широкополосный С1-108, 0-350 МГц; 20 мВ-8 В, время нарастания переходной характеристики менее 1 нс; погрешность по оси Х <1 % и
Y <1,5 %;
- измеритель средней мощности оптического излучения Алмаз-21: 800-1600 нм, диапазон от -60 до +3 дБм, пределы допускаемой относительной погрешности измерения
±0,5 дБ;
- аттенюатор оптический измерительный OLA-15: 1260-1650 нм, (3 - 60) дБ.
Нормативные и технические документы, устанавливающие требования к анализаторам цифровых потоков МТ1100А
ГОСТ 8.585-2005 ГСИ. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации.
ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
Техническая документация изготовителя - Anritsu Corporation, Япония.
| Зарегистрировано поверок | 10 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
